Ceratizit: «Maxichange GX» bewahrt kühlen Kopf beim Stechen Modulares Wechselkopfsystem um Stechoperationen erweitert

Anbieter zum Thema

TORNOS S.A.

technotrans SE

Mikron Switzerland AG, Division Tool

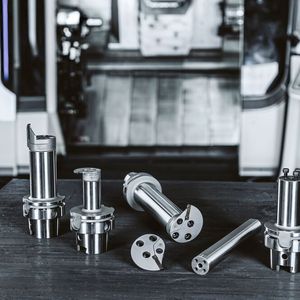

Das «Maxichange»-Wechselkopfsystem von Ceratizit hat sich mit zahlreichen Grundhaltern und schwingungsgedämpften Bohrstangen zur flexiblen Lösung für eine Vielzahl an Drehbearbeitungen entwickelt. Jetzt erweitert das Unternehmen die Produkt­reihe um das modulare Stechsystem «Maxichange GX». Dank der internen Kühlmittelzufuhr bewahren die Werkzeuge auch im harten Einsatz einen kühlen Kopf.

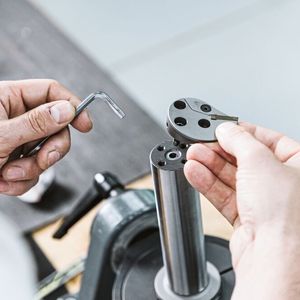

Sobald komplexe Bauteile in kleinen bis mittleren Serien hergestellt werden müssen, bedarf es meist vieler unterschiedlicher Zerspanprozesse am Werkstück. Damit trotzdem genügend Platz im Maschinenrevolver bleibt, werden immer häufiger stabile Wechselkopfsysteme wie das «Maxichange» von Ceratizit als bewährte Platz- und Zeitsparer eingesetzt: Sie reduzieren die Lagerkosten, da sie mit sämtlichen Grundhaltern kompatibel sind. Für unterschiedliche Aufgaben muss demnach nur der Kopf gewechselt werden. Gleichzeitig verkürzen sie die Rüstzeiten und steigern damit die Produktivität – ohne Abstriche bei der Prozesssicherheit.

Schnell – einfach – genau: Werkzeugwechsel

Bekannt ist das Wechselkopfsystem «Maxichange» für seine schnellen und einfachen Werkzeugwechsel. Dazu Ceratizit-Produktmanager Paul Hoeckberg: «Die Konstruktion haben wir auf höchste Wechselgenauigkeiten und hervorragende Stabilität getrimmt. Gleichzeitig sollte <Maxichange> modular und damit sehr flexibel aufgebaut sein, um mit seiner grossen Auswahl an Wechselköpfen für eine Vielzahl an Anwendungen nutzbar zu sein. Diese Vorteile haben wir auch beim «Maxichange GX» übernommen und sie um die Stechfunktion zur Innen- und Aussenbearbeitung sowie zur axialen und radialen Bearbeitung erweitert.»

Bildergalerie

Bildergalerie mit 9 Bildern

Ein System, unbegrenzte Möglichkeiten

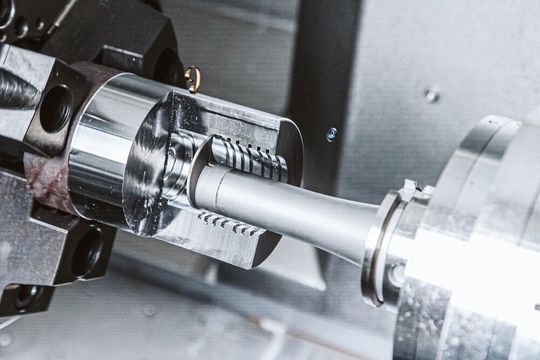

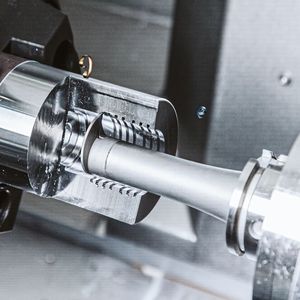

«Maxichange GX16» wird für die Schnittstellengrössen 25 mm in den Stechbreiten 2, 3 und 4 mm angeboten und für 32-mm-Schnittstellen in den Massen 4, 5 und 6 mm. Die GX16-Wechselköpfe können für die Innen- und Aussenbearbeitung verwendet werden. Den «Maxichange GX24» wird es für die Schnittstellengrösse 40 mm in den Stechbreiten 3 und 4 mm geben und er eignet sich zur Axialbearbeitung.

Kein Verklemmen der Späne dank interner Kühlmittelzufuhr

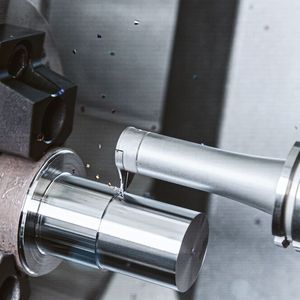

Nach wie vor die grössten Gefahren beim Stechen sind Späneklemmer und extreme Temperaturen in der Zerspanzone. Um das zu vermeiden, hat Ceratizit das neue «Maxichange GX» mit einer internen Kühlmittelzufuhr ausgestattet: Späne werden durch ein hohes Durchflussvolumen zuverlässig aus dem Einstich herausgespült und der Verschleiss am Werkzeug wird reduziert.

Wer Stechoperationen mit langen Auskraglängen und bei Vibrationsneigung durchführen muss, kann «Maxichange GX» in Kombination mit der schwingungsgedämpften Bohrstange nutzen. «Damit können unsere Kunden zusätzlich an der Leistungsschraube drehen und den Prozess noch sicherer gestalten. Positiver Nebeneffekt: Durch den Einsatz von schwingungsgedämpften Aufnahmen lassen sich sehr gute Oberflächen erzielen!», so Paul Hoeckbergs Tipp zum Einsatz des «Maxichange GX».

(böh)
