PSBN055, PSN055 und PSFN055 Neue Kompakt-Präzisionsgetriebe von Neugart

Anbieter zum Thema

Neugart Schweiz AG

Nabtesco Precision Europe GmbH

Applitec Moutier SA

Angehrn AG - Umformtechnik

Der Trend zu immer kompakteren Servoantrieben im Maschinenbau erfordert auch immer kleinere passende Getriebe. Neugart reagiert darauf mit drei neuen Präzisionsplanetengetrieben in Baugrösse 055: Die Neuentwicklungen PSBN055, PSN055 und PSFN055 erweitern das bewährte Precision Line-Portfolio nach unten.

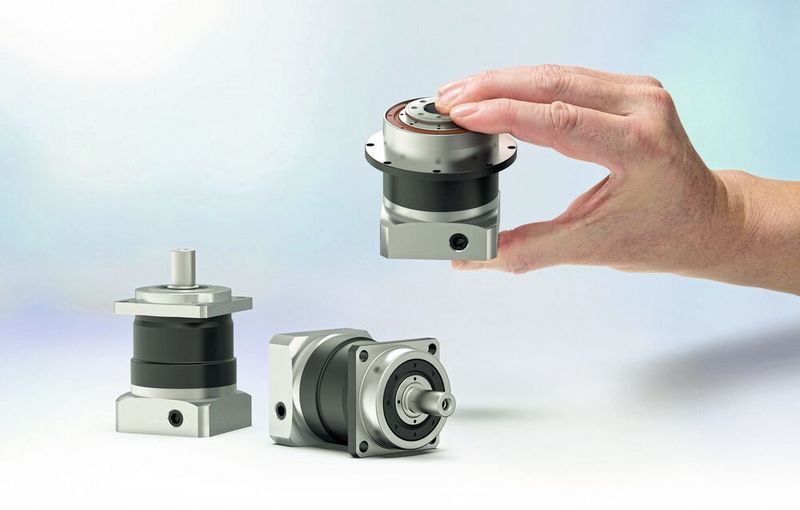

Bei den drei neuen Modellen PSBN055, PSN055 und PSFN055 handelt es sich um schrägverzahnte Planetengetriebe der Precision-Line-Baureihen PSN, PSFN und PSBN in der Baugrösse 055. Die Bezeichnung der Baugrösse bezieht sich dabei auf das Quadratmass bzw. den Zentrierbunddurchmesser des Abtriebsflansches, der hier nur schlanke 55 mm in der Breite misst. Trotz ihrer kompakten Abmessungen bieten die Getriebe eine hohe Drehmomentdichte und grosse Präzision auf kleinstem Bauraum. Damit sind sie zum Beispiel für elektronisch geregelte Servoantriebe kleiner Handhabungseinheiten in Verpackungs- und vielen anderen Maschinen geeignet.

Alle drei Neuentwicklungen sind 1- oder 2-stufig und mit unterschiedlichen Übersetzungen von i = 3 bis i = 100 verfügbar. Sie zeichnen sich durch einen Radialwellendichtring aus und erfüllen die Schutzart IP65. Darüber hinaus sind ihre Planetenträger in Käfigbauweise ausgeführt, was die Konstruktion sehr verdrehsteif macht. Zusätzlich lässt sich das Verdrehspiel optional um 2 arcmin reduzieren.

Individuelle Konstruktionsdetails

Bei allen Gemeinsamkeiten unterscheiden sich die drei neuen Modelle in wesentlichen Details, die sie für jeweils andere Einsatzbereiche prädestinieren: So verfügen das PSBN055 und das PSN055 über eine Abtriebswelle (wahlweise glatt oder mit Passfeder), einen quadratischen Abtriebsflansch sowie über verstärkte Rillenkugel- bzw. vorgespannte Kegelrollenlager. Das PSBN055 überzeugt dabei durch seine Wirtschaftlichkeit und seine Effizienz. Leichtlaufende Rillenkugellager verleihen dem Modell einen hohen Wirkungsgrad von 98 Prozent bei Volllast und erlauben einen leisen, homogenen Lauf, ohne auf hohe Drehmomente und Antriebsdrehzahlen von bis zu 5000 min-1 verzichten zu müssen. Das PSN055 bietet hingegen einen besonders langen Zentrierbund am Abtrieb und kann dank seiner abtriebsseitigen Kegelrollenlagerung hohe Radial- und Axialkräfte aufnehmen.

Im Unterschied zum PSBN055 und zum PSN055 ist das PSFN055 ein Getriebe mit Flansch-Abtriebswelle (wahlweise mit oder ohne Passstiftbohrung), wobei der runde, extra grosse Flansch mit vorgespannten Schrägrollenlagern ausgestattet ist. Dadurch ist das (1-stufig) nur 66 mm lange Getriebe besonders verwindungssteif: Es kann Radialkräfte von bis zu 1600 N und Axialkräfte von bis zu 3550 N aufnehmen.
