Der Gressel «C5X» erfüllt Grundanforderungen für moderne 5-Achs-Bearbeitung Neuer 5-Achs-Zentrischspanner mit bester Zugänglichkeit

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Gressel AG Spanntechnik
TYP AG
Spinner AG
TORNOS S.A.

Gressel stellte auf der EMO Hannover das neue, zentrische 5-Achs-Werkstückspannsystem «C5X» vor.

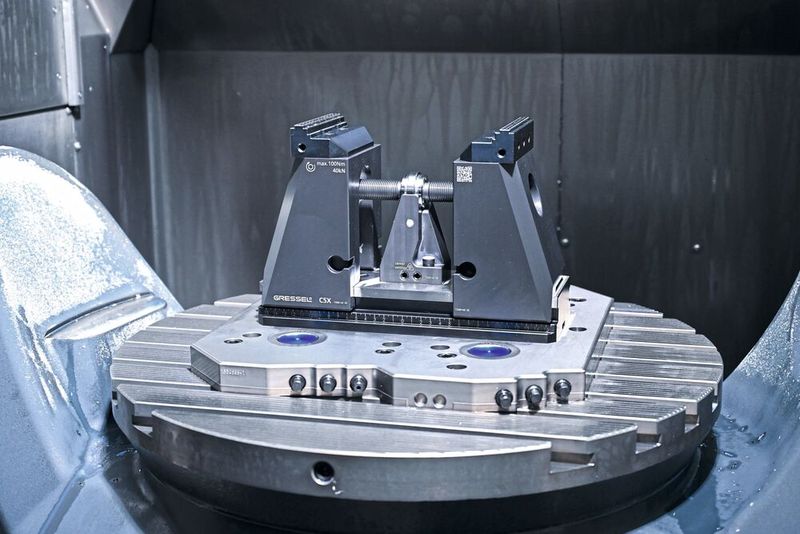

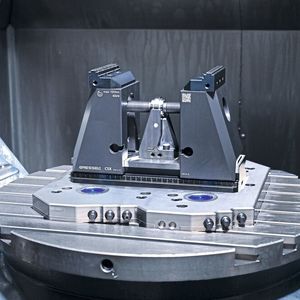

Der neue 5-Achs-Zentrischspanner «C5X» von Gressel – maximale Zugänglichkeit und vielseitiges Backenprogramm.(Bild: Gressel)
Der neue 5-Achs-Zentrischspanner «C5X» von Gressel – maximale Zugänglichkeit und vielseitiges Backenprogramm.
(Bild: Gressel)

Neben dem sicheren Fixieren von Werkstücken haben 5-Achs-Spanner vor allem ein hohes Mass an Zugänglichkeit zu gewährleisten. Der «C5X» erfüllt diese Grundanforderung mit hohen Trägerbacken, die durch das verwendete Backenprogramm des C2.0-Zentrischspanners von Gressel hochgradig flexibilisiert werden.

Bildergalerie
Bildergalerie mit 6 Bildern

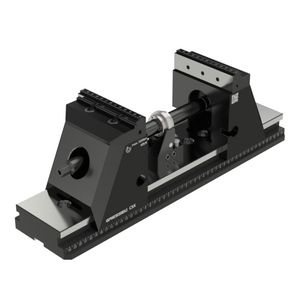

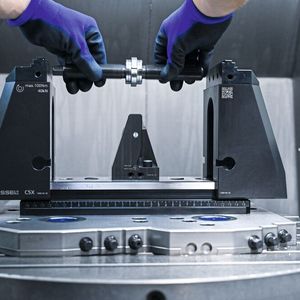

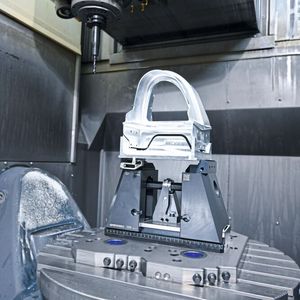

Wendeplatten «grip» sind somit ebenso verfügbar wie Adapter- und Pendelplatten oder wendbare Prismabacken «grip», wobei der jeweilige Backenwechsel über zwei Schrauben erfolgt. Unterstützt wird diese Vielseitigkeit durch einen Baukasten mit drei Backenhöhen (142, 181 und 252 mm) sowie fünf Grundkörperlängen (320, 400, 500, 600 und 800 mm). Für das prozesssichere Fixieren des Werkstücks ohne Vorprägen sorgt der «C5X» mit einer Spannkraft bis 40 kN. Dass diese Spannkraft auch vollständig beim Werkstück ankommt, gewährleistet die oben liegende Spindel. Der Tausch der Spindel ist über ein Schnellwechselsystem einfach möglich, mit dem in jeder Spannerlänge ein Grundspannhub von 120 mm verfügbar ist. Der Spannbereich lässt sich je nach Grundkörperlänge erweitern, um bei der grössten Grundkörperlänge eine maximale Spannweite von 691 mm zu erreichen. Mit seiner technischen Spezifikation und seinem attraktiven Preis ist der «C5X» insbesondere auch für die Palettenautomation geeignet.

(böh)
