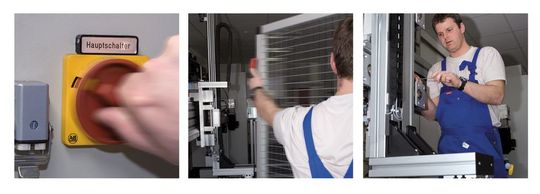

Das integrierte Haltesystem mit Notfallbremsfunktion, RK Safelock, arbeitet unabhängig von der Motorbremse, löst bei Druckabfall selbstständig aus, ist in die Linearführung integriert und verhindert das ungebremste Absinken des Führungsschlittens bei Montage- beziehungsweise Wartungsarbeiten gemäss der EU-Maschinenrichtlinie 2006/42/EG. Das Unternehmen RK Rose+Krieger, eine Tochtergesellschaft der Phoenix Mecano AG, entwickelte das optional erhältliche und in dieser Form einzigartige Haltesystem, um ungewolltes Absinken der Vertikalachsen über alle Lebenszyklen (Montage, Wartung und Demontage) zu verhindern. Ein Absturz der Achse, beispielsweise beim Demontieren des Motors und damit dem Ausfall der Motorbremse, wird durch die neue Sicherung verhindert. Im Normalbetrieb der Achse hält ein druckbeaufschlagtes Pneumatikaggregat das Haltesystem offen. Bei Druckabfall durch einen Maschinenstillstand löst der Federspeicher der Mechanik aus und fixiert den Verfahrschlitten mit einer Haltekraft von bis zu 2000 N. Die Haltevorrichtung ist komplett in die Lineareinheit integriert, damit unsichtbar und vor äusseren Einflüssen weitgehend geschützt. Im Gegensatz zu von aussen angebrachten Sicherungen verändert sich hier der Bauraum der Linearachse nicht. Der Schlitten ist lediglich wenig länger als bei vergleichbaren Einheiten ohne Haltsystem. Aktuell bietet das Unternehmen die Option «Safelock» für seine RK-Duo Line-Lineareinheiten 120x80 II, 160 und Multiline an. Die Möglichkeit zur Aufrüstung der Baugrösse 80x80 besteht auf Anfrage. <<
