Zimmermann liefert erstmals eine «FZU37»-Portalfräsmaschine an Druckgusshersteller in Michigan Turbo für die Fertigung

Anbieter zum Thema

Fastems Sales Agent: Gennaro Teta (omnino technology)

Newemag AG

Mikron Switzerland AG, Division Tool

Bei Century Tool sorgt eine Portalfräsmaschine vom Typ «FZU37» für frischen Wind in der Fertigung. Zimmermann Inc., die US-amerikanische Niederlassung der F. Zimmermann GmbH, hat diese speziell auf die Anforderungen im Werkzeug- und Formenbau für grossformatige Druckgussbauteile ausgelegt. Dank moderner CNC-Steuerung, grosszügigem Arbeitsraum und leistungsstarker Zerspanung steigert Century Tool mit der neuen Zimmermann seine Produktivität um bis zu 30 Prozent.

Wie lässt sich die immense Anzahl an Stunden für die Endbearbeitung und das Schruppen von sehr grossen Werkstücken reduzieren? Mit dieser Frage beschäftigte sich Century Tool, ein Werkzeug- und Formenbauer mit Sitz in Fenton, Michigan. Das Unternehmen ist Teil der Tooling Tech Group (TTG), einem in den Vereinigten Staaten führender Hersteller von Werkzeugen.

Um die Produktivität deutlich zu steigern, sollte eine kleinere Maschine, die nicht mehr im Einsatz war, durch eine neue Portalfräsanlage ersetzt werden und damit den umfangreichen Maschinenpark erweitern. Mit dieser Anforderung ging Century Tool auf Zimmermann Inc. in Wixom, Michigan zu. Cornelius Kiesel, Geschäftsführer von Zimmermann Inc: «Wir wussten, welche Maschine sich für den Kunden am besten eignet, und legten die Spezifikationen entsprechend aus.»

Mehr Verfahrweg auf gleicher Fläche

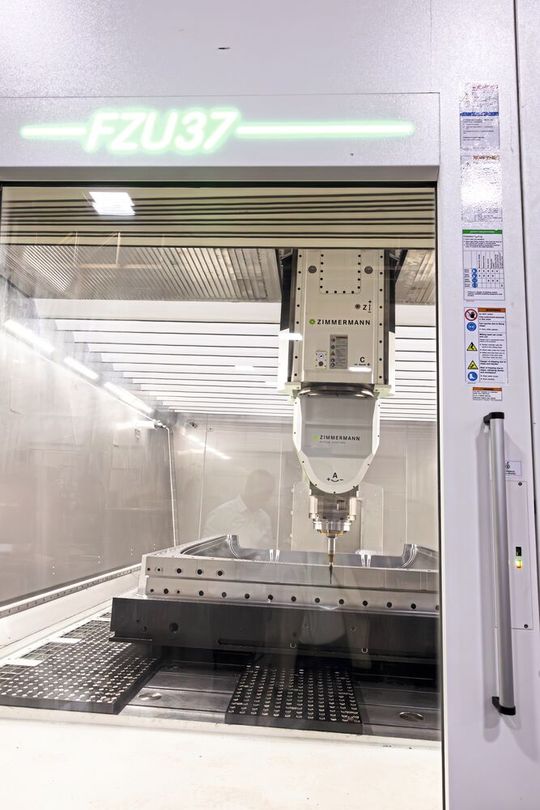

Zimmermann lieferte eine CNC-Portalfräsmaschine der Baureihe «FZU37» mit einem Bauraum von 5000 × 4000 × 1500 Millimeter. Bei gleichem Platzbedarf steht dem Zerspaner im Vergleich zur Vorgängermaschine 79 Prozent mehr Verfahrweg zur Verfügung. Sie eignet sich für die Bearbeitung von Aluminium und Verbundwerkstoffen. Weil sie kein festes Maschinenfundament benötigt, lässt sie sich flexibel auf soliden Industrieböden aufstellen – das bestehende Fundament konnte durch gezielte Anpassungen weitergenutzt werden. Der Maschinentisch ist fest mit der «FZU37» verbunden. Dadurch muss das Werkstück bei der Bearbeitung nicht bewegt werden. Ausgestattet ist die Maschine mit Werkzeugwechsler, Abdeckung, Nebelabsaugung, Hochdruck-Kühlmittelzuführung, Werkzeuglaser und einem Messtaster. Zum Einsatz kommen die Werkzeugaufnahmen HSK 63 und HSK 80.

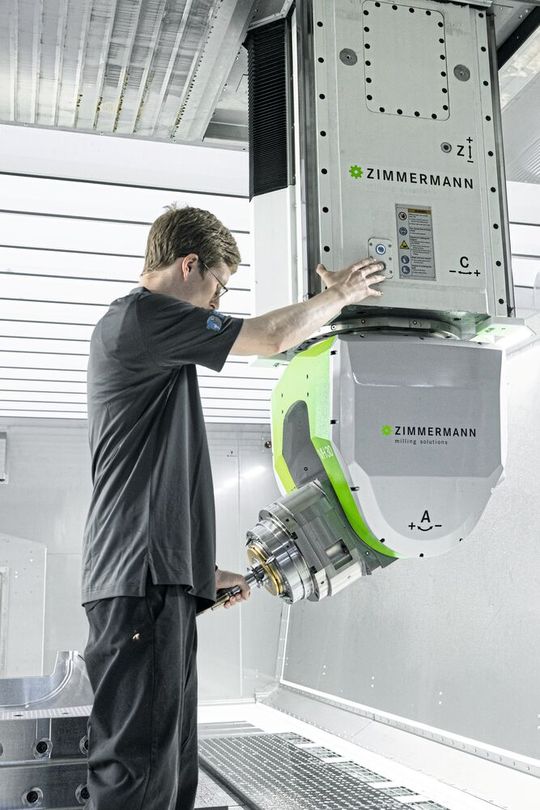

Cornelius Kiesel: «Wir integrierten ein verlängertes Spindelgehäuse für tiefere Kavitäten und erhöhten die Seitenwände. Zudem haben wir den Maschinentisch verstärkt, um auch anspruchsvolle Formen bearbeiten zu können.» Dank intensiver Vorbereitung und enger Abstimmung mit dem Kunden verlief die Inbetriebnahme zügig und reibungslos. Zimmermann-Projektleiter Alfio Campagna begleitete die Installation vor Ort.

Prozesssicher durch moderne Software

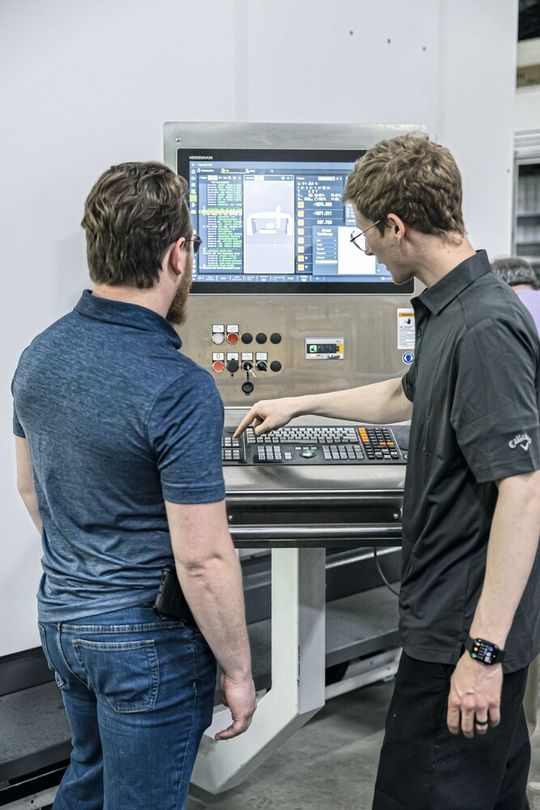

Ausgerüstet ist die Portalfräsmaschine mit der TNC7, der aktuellen Steuerungsgeneration von Heidenhain. Diese bietet unter anderem die Möglichkeit, beliebige Werkstücke bis hin zu komplexen Freiformteilen mithilfe neuer Tastzyklen in kürzester Zeit grafisch einzumessen. Damit visualisiert die TNC7 die gesamte Fertigungsumgebung: Spannmittel, Werkstück und Maschinenraum. Diese Daten lassen sich schon vorab während der Programmierung für eine wirklichkeitsgetreue 3D-Simulation der Bearbeitung nutzen. Eingesetzt wird eine CAD-Software von VISI und eine CAM-Lösung von Tebis. Bediener David Hawes ist besonders von der Smart-Programmierung überzeugt: «Konturen zeichne ich per Touchscreen, das Programm überführt sie automatisch in Klartext.» Auch die Anbindung der bestehenden Programme mit der neuen Steuerung funktioniert einwandfrei und macht das Anfahren und den Betrieb reibungslos. Bedienerfreundliche Bildschirmlayouts und ein anpassbares Touchpad erhöhen zusätzlich die Ergonomie.

Die CNC-Steuerung bietet zudem die Möglichkeit der Komponentenüberwachung. Dadurch ist zum Beispiel das Spindellager vor Überlastung geschützt. Gleichzeitig erkennt sie im laufenden Betrieb einen erhöhten Komponentenverschleiss im Antriebsstrang. Diese Funktion liefert wertvolle Daten für eine vorbeugende Wartung und die Bewertung der Prozessfähigkeit der Maschine. Für Century Tool ist das ein wichtiges Feature, da der Fertiger auf der Zimmermann-Maschine ausschliesslich sehr grosse Formen herstellt – und dabei über mehrere Tage oft mehr als 90 Prozent des Materials abträgt. Die «FZU37» ist eine der ersten Werkzeugmaschinen in den USA mit TNC7-Steuerung. Die Mitarbeiter wurden mehrere Tage direkt von Heidenhain geschult.

Überzeugende Anwendungsvielfalt

Tom Bradford ist Fertigungsleiter bei Century Tool und bedient die «FZU37»: «Auf der neuen Zimmermann-Maschine bearbeiten wir überwiegend Bauteile aus P20-Stahl, das ist der Industriestandard für Gussformen. Dazu kommen verschiedene Aluminiumwerkstoffe.» Century Tool stellt eine Vielzahl grosser Werkzeuge für das Formpressen von Verbundwerkstoffen und anderen Substraten für ganz unterschiedliche Industrien her, von der Automobil- bis zur Schwerlastbranche, vom Off-Highway-Bereich bis zur Landwirtschaft, und vom Motorsport bis zur Infrastruktur wie Wassertanks. «Spezialisiert haben wir uns auf Karosserieteile der Klasse A, bei denen höchste Oberflächengüte und enge Toleranzen gefragt sind», beschreibt Bradford. «Mit der Zimmermann-Maschine erzielen wir konstant hervorragende Ergebnisse – auch bei grossen Formstrukturen.» Aktuell arbeitet die «FZU37» im Zweischicht-Betrieb. Oft auch im Lights-out-Modus: Der Betrieb läuft vollautomatisch, ohne dass ein Bediener dabei ist – oder ein Mitarbeiter steuert und überwacht die Anlage aus der Ferne.

Auf Expansionskurs

Bradford: «Als Werkzeuglieferant versorgen wir Tier-1-Lieferanten und OEMs im Fertigungsbereich. In der Automobil- und Schwerlastbranche haben wir uns einen guten Ruf erarbeitet. Mit diesem Know-how wollen wir auch in andere Industrien expandieren, wie Luft- und Raumfahrt oder Konsumgüter. Unsere Kernkompetenz beim Verbundwerkstoff-Formen verschafft uns da einen echten Vorteil. Mit der ‹FZU37› erreichen wir hervorragende RA-Oberflächen mit gleichbleibender Qualität, selbst bei viel grösseren Strukturen.» Dank der Tischgrösse sowie der schnellen und präzisen Bearbeitung konnte Century Tool seine Produktivität bereits um bis zu 30 Prozent steigern.
