Beim effizienten Trennen von Rohren und Fittings profitieren Anwender der Spezialmaschinen von der Reika GmbH & Co. KG in Hagen von den ausgereiften und innovativen Stechwerkzeugen von Iscar.

Der Sondermaschinenbauer Reika in Hagen entwickelt und verwirklicht seit über 100 Jahren Anlagen zum Bearbeiten von Rohren. Dazu gehören Trennmaschinen, Anlagen zum Endenbearbeiten, zum Aufweiten und zum Fasen von Rohren und Muffen. Jüngste Entwicklung ist die Trennmaschine RingSaw. Der Hersteller passt seine Maschinen individuell an die jeweiligen Forderungen der Anwender an. «Dazu gehört, dass wir nach dem Abtrennen sogar noch weitere Anlagen anschliessen», erklärt Geschäftsführer Hans-Jörg Braun. «Das können spanende Verfahren wie Drehen, Fräsen oder Gewindeschneiden sein, Reinigungs- oder Prüf­einheiten oder auch ein Roboter für Palettieraufgaben. So bieten wir dem Kunden schlüsselfertige Anlagen aus einer Hand, für die wir natürlich auch den weltweiten Service übernehmen.»

Sorgfältig abgestimmte Stechwerkzeuge

Zentraler Bestandteil der Abstechmaschinen sind die eingesetzten Abstechwerkzeuge. Seit über 40 Jahren vertraut der Maschinenhersteller auf hochwertige Werkzeuge von Iscar. Aktuell nutzt er die Expertise von Dominik Sick, Beratung und Vertrieb, Günter Liesegang, Manager Werkzeug Erstausrüstungsprojekte, und Anwendungstechniker Sven Müller, um die optimalen Werkzeuge einzusetzen. «Das Werkzeug muss genau zur Aufgabe passen, um das optimale Ergebnis zu liefern», sagt Günter Liesegang. «Die wichtigsten Faktoren, die die Stechbearbeitung beeinflussen, sind der Durchmesser, die Wanddicke und der Werkstoff der Rohre.» Da sich die zu bearbeitenden Werkstoffe ständig weiterentwickeln, sucht auch der Werkzeughersteller fortlaufend nach den optimal arbeitenden Werkzeugen. Dazu sagt Dominik Sick: «Wir fahren sehr viele Versuche mit unterschiedlichen Substraten und Beschichtungen, um immer das passende Werkzeug parat zu haben und die Endkunden auch im laufenden Betrieb weiter zu unterstützen.»

Bildergalerie

Automatisiert abstechen

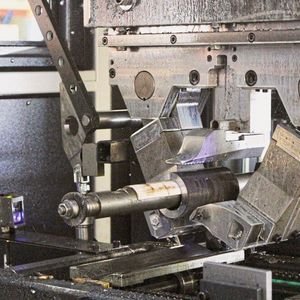

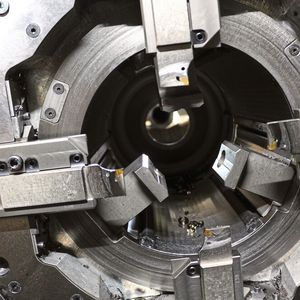

Vor wenigen Wochen hatten die Sondermaschinenhersteller in Hagen eine Abstechanlage für bis zu 13 m lange Rohre unterschiedlicher Durchmesser und Wanddicken fertiggestellt. Die getrennten Abschnitte werden aus der Maschine ausgeschleust und weiterbearbeitet. «Das ist problemlos möglich, weil das Verfahren rechtwinklig zur Spindelachse abschneidet und sich die Abschnitte somit bei weiteren Prozessschritten rechtwinklig aufspannen lassen», sagt Hans-Jörg Braun und ergänzt: «Abstechen ist das kostengünstigste Trennverfahren für diese grossen Rohre.» Die Rohre werden in die Maschine transportiert und gespannt. Dann Trennen vier Stechwerkzeuge nach dem Verfahren des Wirbelns ab. Die Stechwerkzeuge Tanggrip von Iscar sind mit 4 mm breiten Schneideinsätzen der mit TiAlN im PVD-Verfahren beschichteten Schneidstoffsorte IC830 ausgestattet. «Diese hat Iscar speziell für die Bearbeitung rostbeständiger Stähle, hoch hitzebeständiger Legierungen und anderen schwer zerspanbaren Stählen entwickelt», erklärt Sven Müller. Nach dem Trennen wird das Rohr in die nächste Abstechposition weitertransportiert. Hauptzeitparallel wird der abgestochene Abschnitt automatisch gebürstet, markiert und von einem Roboter in eine Kiste gestapelt. Je nach Werkstoff und Wanddicke beansprucht das 8 bis 9 s Taktzeit. «Bei dieser Anlage sind hohe Schnittparameter, gleichmässig hohe Standmengen mit guter Qualität und lange Kontaktzeiten, sprich Standzeiten des Werkzeugs, wichtig», führt Andrey Okshin vom technischen Vertrieb bei Reika aus.

Stabil geklemmt, schnell zu wechseln

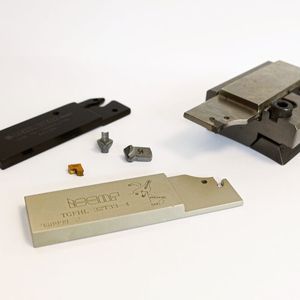

Um die Forderungen zu erfüllen, empfahl das Expertenteam des Werkzeugherstellers, Stechschwerter der Reihe Tanggrip einzusetzen. Dank tangentialem Plattensitz sind die Schneiden stabil geklemmt. Sie lassen sich wechseln, ohne das gesamte Werkzeug aus der Maschine nehmen zu müssen. Das verkürzt erheblich die Rüstzeiten. Zudem entfallen Klemmfinger. Das trägt dazu bei, dass die Späne ungehindert abfliessen. «Mit den Stechwerkzeugen Tanggrip sind hohe Vorschubgeschwindigkeiten bei gleichzeitiger Planebenheit und sehr guter Oberflächengüte möglich», sagt Dominik Sick. «Zudem bietet das Werkzeug Vorteile bei der Standzeit. Auch Rohre grosser Durchmesser lassen sich bearbeiten. Unterbrochene Schnitte bewältigen die Stechwerkzeuge problemlos», erläutert er.

Bewährt und zuverlässig

Wie Hans-Jörg Braun berichtet, eignet sich die Maschine mit den Stechwerkzeugen von Iscar, um problemlos und wirtschaftlich Rohre mit 73 bis 200 mm Durchmesser zu trennen. Zum Trennen grösserer Rohre hat der Sondermaschinenbauer die Baureihe RingSaw entwickelt. Auch in ihr nutzt er Stechwerkzeuge von Iscar, um zuverlässig und wirtschaftlich abzustechen. Die bewährte und gute Zusammenarbeit über 40 Jahre fasst Hans-Jörg Braun so zusammen: «Wir können uns darauf verlassen, dass uns der international agierende Werkzeughersteller qualifiziert unterstützt und gemeinsam mit uns Lösungen austüftelt, um optimale Anlagen für den zuverlässigen Betrieb in aller Welt zu verwirklichen.» SMM
