Schaublin Machines SA: Qualität und Präzision mit Schweizer Maschinen

03.08.2011Redakteur: Anne Richter

>> Die Firma Blum CNC-Technik mit Sitz in Heidelberg hat seine Fertigung konsequent auf Qualität und Präzision ausgerichtet. Sämtliche Zerspanungsmaschinen sind Schweizer Marken, drei davon sind Drehcenter von Schäublin Machines – ein vierte ist in Planung.

Anbieter zum Thema

Fastems Sales Agent: Gennaro Teta (omnino technology)

Newemag AG

DMB Technics AG

Blum CNC-Technik Inh.Thomas Blum

Schaublin Machines SA

mehr weniger

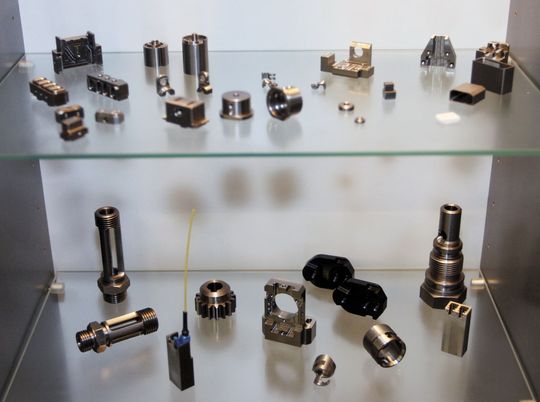

Das Teilespektrum von Blum CNC Technik: klein und präzise für die Medizintechnik, die Luft- und Raumfahrt, die optische Industrie und anderen. (Bild: Anne Richter, SMM)

Eigentlich ist die Firma Blum CNC Technik das perfekte Schweizer Vorzeigeunternehmen: Qualität, Präzision und Genauigkeit stehen im Vordergrund, die Maschinen zur Fein- und Mikrobearbeitung sind alles Schweizer Fabrikate und die hergestellten Bauteile verlassen das Unternehmen bis auf das letzte Mikrometer genau.

Präzision und Qualität aus Heidelberg

Doch das Unternehmen ist nicht in der Schweiz angesiedelt sondern in Heidelberg, einer Region in der eher Industrien mit grösseren und gröberen Dimensionen Tradition haben. Auch kann Blum CNC Technik auf keine lange Geschichte in der Uhren- und Schmuckbranche zurückbilden. Im Gegenteil: Inhaber und Geschäftsführer Thomas Blum hat das Unternehmen erst vor elf Jahren gegründet und ist im Jahr 2000 mit zwei fabrikneuen CNC- Maschinen von Fehlmann gestartet. «Am Anfang ist es nicht unbedingt mein Plan gewesen in den hochgenauen Bereich zu gehen. Aber wir wurden immer wieder mit solchen Aufgaben betraut und mit der Zeit haben wir uns immer mehr Know-how auf diesem Gebiet erarbeitet», erklärt T. Blum die Anfänge des Unternehmens.

Im Fokus: Flexibilität, Genauigkeit und Zuverlässigkeit

Heute sind bei Blum 14 Mitarbeiter beschäftigt und zehn Zerspanungsmaschinen in Betrieb – alle Maschinen sind Schweizer Fabrikate. Drei davon sind von Schäublin Machines aus Bevilard im Jura bernoise. «Wir haben Kunden die in der Produktentwicklung tätig sind und da müssen wir in der Lage sein, auch sehr kurzfristig Teile herzustellen und zu liefern. Dafür bieten uns die Schaublin Maschinen die entsprechende Flexibilität», erklärt T. Blum die Auswahl an Schaublin-Maschinen.

Doch nicht nur die Flexibilität sowohl Einzelteile als auch kleine und mittlere Serien herzustellen spielen eine Rolle, sondern auch Genauigkeit und Zuverlässigkeit der Maschinen. T. Blum ergänzt: «Auch auf der ältesten Maschine kann heute noch mit derselben Präzision gefertigt werden wie am ersten Tag. Diese Präzision ist wirklich unvergleichlich. Über viele Jahre arbeiten die Maschinen schon im zwei-Schicht-Betrieb absolut zuverlässig und sind robust und stabil»

Teile für optomechanische Geräte zum Einsatz in der Medizin

Das passt genau auf die Bedürfnisse von Blum CNC Technik. Das Unternehmen produziert unter anderem viele Bauteile für optomechanische Geräte, bei denen Laserkomponenten eingesetzt werden und Laseranwendungen erfolgen. Die Toleranzen liegen hier im einstelligen µ-Bereich. Viele verschiedene Komponenten müssen in solch einer Anwendung zusammenspielen und je präziser die Einzelkomponenten sind, desto genauer ist auch das Endprodukt. So produziert Blum beispielsweise Komponenten für Geräte zur minimalinvasiven Chirurgie, bei denen der Knochenbohrer über eine Sonde angetrieben wird.

Ein anderes Beispiel ist eine Verstellhülse für ein optomechanisches Gerät in dessem Tubus die Linsen gefasst sind. Hier muss auch der Grundkörper mit hoher Präzision bearbeitet sein, beim Innendurchmesser liegt sie bei 10µm. Der Tubus wird auf der Hochpräzisions-Drehmaschine 180-CCN von Schäublin gefertigt. «Vor allem wegen der Dimension des Bauteils ist die Bearbeitung besonders anspruchsvoll», erklärt T. Blum. Alle Bearbeitungswerte mussten entsprechend angepasst werden, es ging darum Schwingungen zu eliminieren und die Spannsituation demgemäss zu ändern.

Maschinen zur flexiblen Drehbearbeitung

Mit den Präzisions- und Hochleistungsdrehmaschinen der Reihe CCN können kleine und mittelgrosse Werkstücke gedreht, gebohrt, gefräst und mit Gewindebohrungen versehen werden. Die Drehmaschinen arbeiten alle mit einer Fanuc-Steuerung und sind für die Prototypenherstellung und für die Herstellung von Werkstücken in kleinen und mittleren Serien ausgelegt und sie eignen sich insbesondere auch für das Hartdrehen. Die Serie 180 in der Ausführung R-TM ist mit einem Revolver ausgestattet, der sechs angetriebene und sechs feste Werkzeuge aufnimmt. Ein weitere Schaublin Maschine bei Blum aus der CCN Reihe ist die 125 CCN L-T. Diese Ausführung ist für die lineare Drehbearbeitung ausgelegt. Die dritte Schäublin Maschine ist die 250-CNC R-TM. Diese Fertigungsmaschine ist mit Prismenführungen für die hochpräzise Führung des Revolverschlittens ausgestattet. Der Revolver hat Aufnahmen für acht angetriebene Werkzeuge.

Ein weiteres Produktbeispiel ist die Fertigung von Glasfaserkupplungen. Glasfaserleitungen müssen an gewissen Stellen gekoppelt werden und für die 0,25 mm dicken Kabel braucht es Kupplungen die in einem sehr geringen Toleranzbereich gefertigt sein müssen. Das Licht wird nur im Inneren des Kabels geleitet und damit es keinen Verlust gibt müssen die jeweiligen Kabelenden hundertprozentig aufeinanderpassen. Die Toleranzen in der Fertigung liegen hier im Bereich von 5µm. Die Montage erfolgt anschliessend teilweise im Reinraum. Zur Kontrolle von Genauigkeit und Präzision hat Blum einen klimatisierten Messraum u.a. mit Messtechnik von Zeiss eingerichtet

Know-how, Erfahrung und Ausbildung in der Feinmechanik

Doch es sind nicht nur die Maschinen die für die Qualität und Präzision bei Blum verantwortlich sind sondern auch Know-how und Engagement der Mitarbeiter. Alle Mitarbeiter in der Fertigung sind ausgebildete Feinwerkmechaniker, ein in Deutschland anerkannter Ausbildungsberuf vergleichbar mit einer Polymechanikerausbildung in der Schweiz. Doch selbst ausgebildete Feinwerkmechaniker benötigen ein bis zwei Jahre um auf dem Gebiet der Präzision versiert zu werden. «Man kann Schnittwerte nicht einfach von grösseren Produkten herunterrechnen, da müssen Erfahrungen gesammelt werden», erklärt T. Blum. Deshalb ist das Unternehmen auch Ausbildungsbetrieb und bietet seit 2005 Schulabgängern eine Ausbildung zum Feinwerkmechaniker.

Ergänzendes zum Thema

nachgefragt

Kurzinterview mit Rolf Muster, Geschäftsführer von Schaublin Machines

SMM: Inwieweit ist Schaublin Machines in China aktiv?

Rolf Muster: Schaublin ist seit Jahren eine Marke in China. Hier stehen ungefähr Acht- bis Neuntausend Maschinen von uns. Insgesamt generieren wir etwa zehn Prozent unseres Umsatzes auf dem chinesischen Markt. Allerdings haben wir leider keine eigene Filiale in China. Aber wir arbeiten mit einer Vertretung – der DKSH-Gruppe – die für uns die Vertriebsaktivitäten übernehmen.

Wenn China ein so wichtiger Markt für Sie ist weshalb haben Sie dann keine eigene Vertretung dort?

R. Muster: Unser Problem ist, dass wir ein wenig zu klein sind. Eine eigene Niederlassung zu unterhalten mit Show Room und Schweizer oder europäischen Mitarbeitern kostet enorm viel Geld. Einheimische Mitarbeiter sind nur sehr schwer zu kontrollieren, so dass es auch immer sogenannte Expats braucht. Für eine kleine Unternehmung wie wir es sind, ist das einfach zu teuer und zu aufwändig. Wenn ich aber eine Filiale eröffnen würde, dann würde ich nicht nach Shanghai gehen. Das ist zu teuer. Zusätzlich kommt hinzu, dass in Shanghai zwar Werkzeugmaschinen gefertigt werden die Anwender aber in anderen Regionen angesiedelt sind. Für Werkzeugmaschinenbauer wie uns ist Bejing, Nanjing oder Xian der viel bessere Standort. Ausserdem werden Nanjing und Xian steuerlich gefördert.

Was ist der Grund, dass Sie so einen hohen Umsatzanteil in China haben?

R. Muster: Die Chinesen lieben die europäischen Produkte vor allem aus der Schweiz und aus Deutschland. Sie lieben die Präzision und die modernen Technologien, um davon auch lernen zu können.

Welche Technologien stehen im Vordergrund?

R. Muster: Im Vordergrund stehen für uns die Luft- und Raumfahrt sowie die Medizintechnik. Aber auch Unternehmen aus der optischen Industrie, der Mikromechanik, der Apparate- und der Militärtechnik sind unsere Kunden. Zunehmend beliefern wir auch Zulieferunternehmen.

Welche Bedenken und Beschränkungen bezüglich China gibt es bei Ihnen?

R. Muster: Wir haben bei Schaublin bisher keine schlechten Erfahrungen gemacht. Aber wir sind beispielsweise auch keine Joint Ventures eingegangen. Wir wollen unser Know-how nicht weggeben und wir sind dafür auch zu klein. Für grössere Unternehmen, die hohe Stückzahlen produzieren, sind Joint Ventures viel attraktiver. Für diese Unternehmen liegt das Wachstumspotential und damit das Marktpotential in ganz anderen Dimensionen.

Wie sind Ihre persönlichen Erfahrungen?

R. Muster: Ich persönlich kenne China und Asien generell seit 25 Jahren. Ich habe auch drei Jahre in Taiwan gelebt und dort Dixi Asia gegründet. Erstaunlich ist, wie schnell sich alles in Asien verändert. Als ich damals in Taiwan lebte bin ich regelmässig nach Bejing gefahren. Und jedesmal sah es dort anders aus. Plötzlich standen Hotels an Stellen wo ein halbes Jahr vorher noch nicht einmal eine Baustelle gewesen war. Und das ist in ganz Asien so. Die Veränderungen gehen rasend schnell. Und sie lernen auch schnell. Früher waren die Geschäftsgebahren noch ganz anders. So wussten die Chinesen beispielsweise, dass die Europäer Weihnachten gerne daheim bei Ihren Familien verbringen. Deshalb beraumten sie Geschäftstermine nur ein paar Tage vor Heiligabend an, in der Hoffnung dass der europäische Geschäftspartner den Deal so schnell wie möglich unter Dach und Fach bringen will und dafür anständige Rabatte von bis zu 30 Prozent gewährt. Das passiert heute nicht mehr.

Wie schätzen Sie den chinesischen Markt im Vergleich zu anderen asiatischen oder Wachstumsländern ein?

R. Muster: In Bezug auf die technologische Entwicklung sind die BRIG-Länder alle etwa auf dem gleichen Niveau. Die Chinesen sind aber sehr clevere Geschäftsleute und Geschäfte werden sehr schnell abgewickelt. Zusätzlich ist das chinesische Marktpotential ungleich grösser. Das ist sagenhaft. Wenn sich heute zum Beispiel nur fünf Prozent der chinesischen Bevölkerung ein Zahnimplantat leisten kann dann gleicht der Anstieg auf dreissig Prozent schon fast einer Explosion. Aber die Chinesen haben auch noch nicht so viel Erfahrung im Umgang mit westlichen Geschäftspartnern wie beispielsweise die Taiwanesen. In Taiwan haben es die Geschäftsleute schon gelernt, langfristig in Partnerschaften und Geschäfte zu investieren und das Geschäfte bei denen nur einer gewinnt nur Short Term Business ist. Das müssen die Chinesen noch lernen.

Wie beurteilen Sie die generelle Entwicklung in China?

R. Muster: Die chinesische Regierung agiert sehr clever. Sie öffnet und ändert das Land nur Schritt für Schritt und nicht alles auf einmal wie es beispielsweise in Russland passiert ist und dann dort chaotische Zustände herrschten. Auch in China würde alles wie ein Kartenhaus zusammenbrechen wenn auf einen Schlag alles geöffnet werden würde. Die Regierung hat ein langfristiges Programm und das wird durchgezogen. Sie privatisieren jedes Jahr ein bisschen mehr. Auch was die Umwelt betrifft werden in China grosse Fortschritte gemacht und es wird sehr viel auf diesem Gebiet investiert.

Ergänzendes zum Thema

EN BREF

Qualité et précision avec des machines suisses

L’entreprise Blum CNC Technik à Heidelberg a résolument orienté sa production vers la qualité et précision. Toutes les machines-outils sont des marques suisses dont trois centres de tournage de Schaublin Machines – un quatrième est planifié.

Kapazitätserweiterung und Schweizer Messen

Thomas Blum plant bis zum Ende 2011 mit einer weiteren Schäublin Maschine, der Weiterentwicklung der 180-CCN R-TM mit neuer Steuerung. «Wir wollen im Drehbereich einfach mehr Bedarf decken können und brauchen deshalb einfach mehr Kapazität. Die 180-CCN ist für uns einfach auch eine Maschine mit der wir von kleinsten bis zu mittleren Teilegrössen das ganze Spektrum produzieren können», fasst T. Blum zusammen.

Doch nicht nur die Schaublin Maschinen sondern generell Präzisions-Zerspanungsmaschinen wie sie Schweizer Maschinenbauer herstellen sind für das Produkte- und Kundenspektrum von Blum interessant. Und damit auch Messen wie die Prodex und die Siams. «Wir gehen jedes Jahr auf die Schweizer Fachmessen um uns in Richtung Präzisionsbearbeitung zu informieren», erzählt. T. Blum. Auch damit unterscheidet Blum sich nicht von vielen Schweizer Zerspanungsbetrieben. <<
