Big Kaiser entwickelt extra schlankes Fräserspannfutter (Hi-Power Milling Chuck) Schlankes Futter für die Schwerzerspanung

Der Werkzeughersteller Big Kaiser hat ein extra schlankes Fräserspannfutter (Hi-Power Milling Chuck) mit peripherer Kühlmittelzufuhr entwickelt. Es liefert hohe Leistung und Präzision für anspruchsvolle Zerspanungsaufgaben.

Anbieter zum Thema

GGB Heilbronn GmbH

DMB Technics AG

Mikron Switzerland AG, Division Tool

BIG KAISER Präzisionswerkzeuge AG

Das neue Hi-Power Milling Chuck (HMC) baut schmal und liefert gleichzeitig hohe Spannkraft und Steifigkeit für die Schwerzerspanung. Dank speziellem Schlitzdesign bringt das HMC12J eine höhere Spannkraft auf als vergleichbare Spannfutter in seiner Klasse. Fräserspannfutter bieten konstruktionsbedingt eine fünf- bis sechsmal höhere Spannkraft als Spannzangenhalter.

Feine Schlitze und Hunderte von Nadelbohrungen

Das Kraftspannfutter besitzt feine Schlitze und Hunderte von Nadelbohrungen, die ein präzises Spannen mit höchster Spannkraft gewährleisten.

Obwohl es für das Schwerzerspanen entwickelt wurde, liefert das Fräserspannfutter HMC eine Rundlaufgenauigkeit von 10 Mikron bei 4 x D Ausspannlänge, die für zusätzliche Flexibilität bei Schlichtanwendungen sorgt.

Mit seinem schlanken und stabilen Design bringt es das neue Kraftspannfutter auf einen in seiner Klasse unerreichten Aussendurchmesser von nur 32 mm. Dabei wurde eine Wandstärke von 10 mm bewahrt, um Flattern zu verhindern und sicheres und zuverlässiges Bearbeiten zu gewährleisten. Für eine optimale Kühlung sowie die Abfuhr der Späne verfügt das HMC12J über eine Peripheriekühlung des Schneidwerkzeugs – mit einem Kühlmitteldruck bis 70 bar.

Für sämtliche gängigen Maschinenspindeln erhältlich

«Unser neues HMC12J liefert eine marktführende Kombination aus Leistung und Präzision», sagt Peter Elmer, CEO von Big Kaiser. «Es bietet die für die Schwerzerspanung erforderliche Steifigkeit und hohe Klemmkraft gepaart mit einer extrem schlanken Bauweise.»

Das Spannfutter ist ab sofort für sämtliche gängigen Maschinenspindeln erhältlich und nimmt Schneidwerkzeuge mit einem Schaftdurchmesser von 12 mm auf. Mittels Reduzierhülsen können auch kleine Werkzeuge aufgenommen werden.

Erste Anwendungen vielversprechend

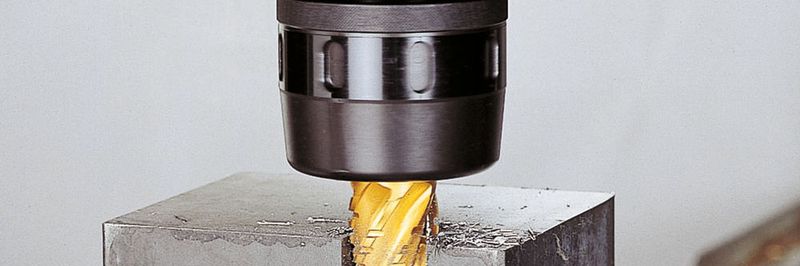

In einem Test wurde das HMC12J mit einem Spannzangenhalter verglichen. Eine Fräsmaschine DMG MORI NVX 5080 mit einem Spindelsystem BIG-PLUS BBT40 wurde verwendet, um mit einem Schneidwerkzeug mit 12 mm Durchmesser in C50-Stahl zu fräsen. Die Bedingungen wurden wie folgt eingestellt: V = 80 m, Vorschub pro Zahn (fz) = 0,092, Spanbreite (ae) = 3,5 mm. Dann wurde die Spantiefe (ap) erhöht, bis Vibrationen auftraten. Der Test ergab, dass das HMC12J bis zu einer Tiefe von 22 mm schneiden konnte, bevor Vibrationen auftraten, doppelt so tief wie ein 11 mm Durchmesser messender Spannzangenhalter. SMM
