NUM: Software für Schleifprozesse Schleifen von Unrunden komfortabel programmieren

Redakteur: Konrad Mücke

Zum Schleifen von Unrunden, zum Beispiel für Nocken, Exzenter, Schneid- und Stanzstempel, sind aufwendige CNC-Programme zu erstellen. Deutlich einfacher und schneller gelingt das mit einer Erweiterung der standardisierten Software NUMgrind.

Firmen zum Thema

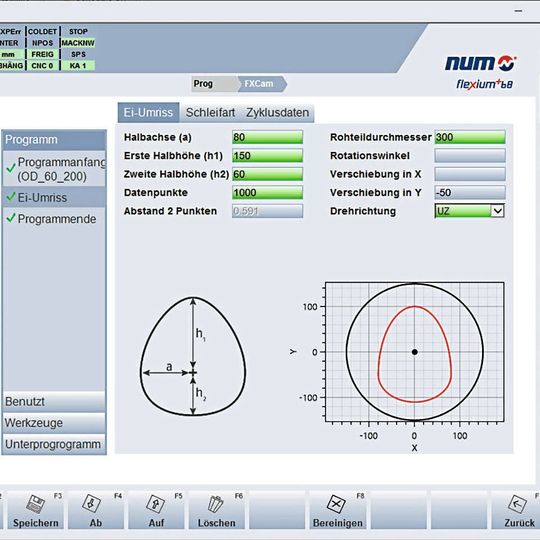

Komfortabel und übersichtlich: In der Werkstatt gibt der NC-Programmierer über einfache Dialoge und Felder ausgehend von gespeicherten Standardgeometrien die exakten Abmessungen und Konturen für zu schleifende Unrunde vor.
Komfortabel und übersichtlich: In der Werkstatt gibt der NC-Programmierer über einfache Dialoge und Felder ausgehend von gespeicherten Standardgeometrien die exakten Abmessungen und Konturen für zu schleifende Unrunde vor.
(Bild: NUM)

Unrunde zu schleifen gilt als äusserst komplexe Bearbeitung. Sie verursachen wechselnde Eingriffs- und Bewegungsbedingungen zwischen Schleifscheibe und Werkstück. Die Softwareerweiterung von NUM enthält vordefinierte Formen. Erforderliche Transformationen von Koordinatensystemen und NC-Achsen generiert die Software automatisch. Somit lassen sich die CNC-Programme zum Schleifen von Unrunden deutlich einfacher und schneller erstellen.

In Schleifsoftware integriert

NUM hat seine Rundschleifsoftware NUMgrind (ab Version 4.1.20.00) um die Funktionalität des Unrundschleifens erweitert. Die Software gehört als anwendungsspezifisches Element zur CNC-Plattform Flexium+ des Herstellers. Die Erweiterung für Unrunde ist vollständig kompatibel. Sie wurde speziell entwickelt, um die Erstellung von NC-Programmen für CNC-Schleifmaschinen durch die Verwendung einer äusserst intuitiven grafischen Mensch-Maschine-Schnittstelle (HMI), durch Dialoge im Konversationsstil (Ausfüllen von Leerstellen) oder durch eine Kombination aus beidem zu vereinfachen.

Für die Werkstatt

Im Unterschied zu herkömmlichen CAD/CAM-Arbeitsplatz-Werkzeugen zur Erzeugung von CNC-­Werkzeugmaschinen-Steuerungsprogrammen ist NUMgrind für den Einsatz in der Produktionsumgebung vorgesehen. Die Software ermöglicht dem Werkstattpersonal, allgemein übliche Bearbeitungsaufgaben sehr schnell und effizient zu programmieren. Zudem kann die Arbeit problemlos auf mehrere Personen und mehrere Maschinen verteilt werden. Die Mensch-Maschine-Kommunikationssoftware (HMI) kann auch auf einem Büro-PC betrieben werden. Es können anwendungsabhängige Projekte und die entsprechenden NC-Programme (ISO-Code) erstellt, mit der Simulationssoftware Flexium 3D geprüft und auf die Schleifmaschine übertragen werden.

Wenige, einfache Programmierschritte

Der Bediener legt einfach über die HMI den Ablauf des Schleifprozesses fest und gibt auf den Dialogseiten die erforderlichen Daten für die Schleifoperationen, die Schleifscheiben und die Abrichtoperationen ein. Dabei unterstützt die HMI mit einer umfassenden Bibliothek vordefinierter Formen die Programmierung. Enthalten sind unter anderem exzentrische Kreise, Sechs- und Fünfecke, Polygone, Reuleaux-Dreiecke und Rhomben. Das CNC-­Programm wird dann völlig automatisch erstellt und in einer ausführbaren Form gespeichert.

Korrekturen automatisch berechnet

Die geschlossene Form des Werkstücks wird in der X-Y-Ebene definiert. Das Schleifen erfolgt jedoch durch Interpolation oder Synchronisierung der X-Achse mit der C-Achse (Werkstückspindel). Axiale Bewegungen in der Z-Achse können durch Oszillation oder durch Mehrfacheinstechen durchgeführt werden. Die Software Flexium+ wandelt die Kontur von der X-Y-Ebene in eine X-C-Ebene um und berechnet, unter Berücksichtigung des Schleifscheibendurchmessers, die entsprechenden Ausgleichs- und Zustellbewegungen. Das Geschwindigkeitsprofil wird ebenfalls transformiert, sodass die Geschwindigkeit und die Beschleunigung automatisch an die physikalischen Eigenschaften der Maschine angepasst werden.

Mit dieser Softwareerweiterung beweist der Schweizer Softwarehersteller erneut seine umfassende Kompetenz. Er gilt als einer der führenden Spezialisten für Software zum CNC-Programmieren der Schleifprozesse Flach-, Aussen- und Innenrundschleifen, spitzenloses Rundschleifen und Unrundschleifen. - kmu - SMM
