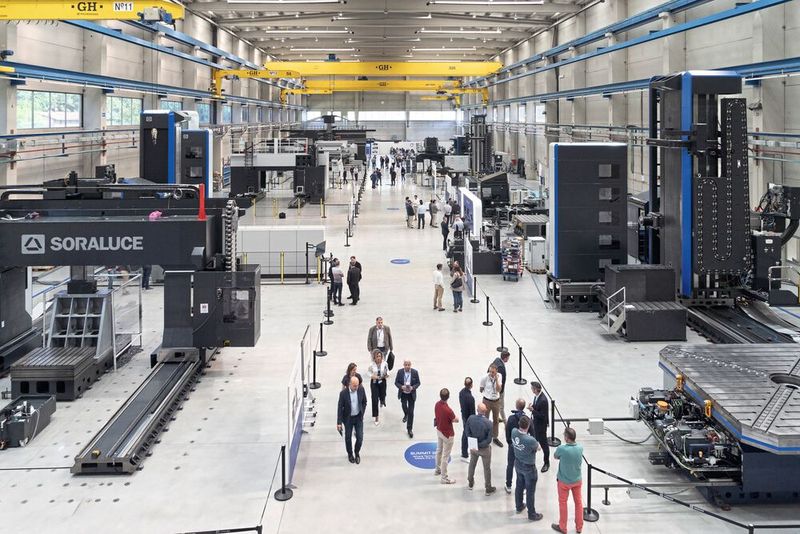

Vom 12. bis 14. Juni 2024 öffnete Soraluce seine Tore in Bergara, Spanien, für den Soraluce Summit, eine Veranstaltung, die die führende Position des Werkzeugmaschinenherstellers in den Bereichen Fräsen, Drehen, Multitasking und Automationslösungen unter Beweis stellte.

Als Weltpremiere präsentierte Soraluce seine revolutionären Hochgantry-Portalfräsmaschinen der Dynamic Line. Diese Maschinen stehen für Präzision, Dynamik und Effizienz und würden laut Soraluce die Fertigungsprozesse in verschiedenen Branchen revolutionieren.

Die Hochgantry-Portalfräsmaschinen von Soraluce wurden für die Bearbeitung komplexer, hochpräziser Werkstücke entwickelt. Sie bieten eine hohe Zerspanleistung dank hohem Zeitspanvolumen. Aufgrund des Hochgantry-Konzepts erreichen sie eine enorme Genauigkeit und werden durch spezifische Spitzentechnologien ergänzt.

Bildergalerie

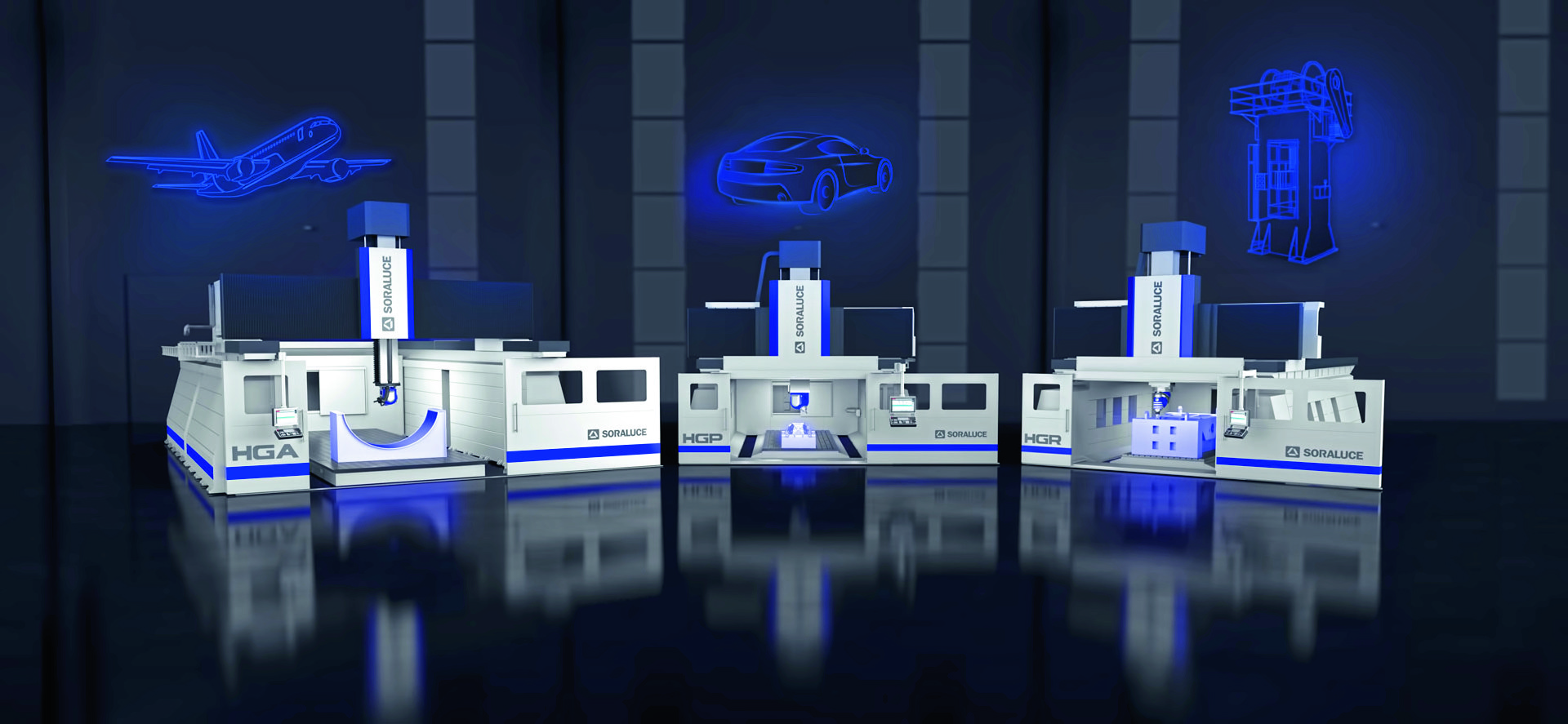

Die Dynamic Line umfasst drei Maschinenmodelle, die den Anforderungen der Luft- und Raumfahrtindustrie, des Werkzeug- und Formenbaus und des allgemeinen Maschinenbaus entsprechen. Der Schwerpunkt liegt dabei auf der Bearbeitung unterschiedlicher Materialien wie Verbundwerkstoffen, Aluminium sowie Metall- und Stahllegierungen.

Darüber hinaus sind die Maschinen mit einer kompletten Spritzschutzkabine ausgestattet, die für Sauberkeit und Sicherheit am Arbeitsplatz sorgt. Auch verschiedene Absaugsysteme, die sowohl im Maschinenraum als auch an den Fräsköpfen integriert sind, erleichtern die Entfernung von Staub und Ablagerungen, die während der Bearbeitungsprozesse entstehen, und gewährleisten so eine hohe Sauberkeit während des gesamten Arbeitsprozesses. Dieser Aspekt ist für den Gesundheitsschutz des Bedienpersonals (Vermeidung des Einatmens giftiger Dämpfe/Fasern) und für die Sicherheit des Arbeitsbereichs von entscheidender Bedeutung.

Soraluce HGA

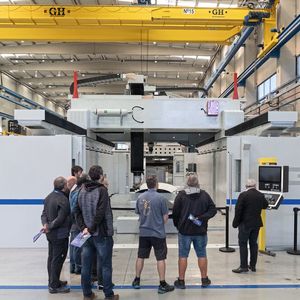

Im Rahmen des Summits stellte Soraluce die Hochgantry-Portalfräsmaschine Soraluce HGA vor, die insbesondere für die Bearbeitung grosser Bauteile aus Verbundwerkstoffen oder Aluminium für die Luft- und Raumfahrtindustrie entwickelt wurde. Die ausgestellte HGA wurde konkret für die Bearbeitung von Flugzeugrumpfstrukturen – u. a. Schneiden und Bohren von Verbundwerkstoffen – ausgelegt. Sie verfügt über einen Längsverfahrweg von 10 000 mm, einen Vertikalverfahrweg von 1600 mm und einen Querverfahrweg von 4000 mm. Die Spindeldrehzahl des Gabelfräskopfes liegt bei 20 000 min^-1. Die HGA verfügt darüber über hinaus über zwei Arbeitsstationen für die Pendelbearbeitung, über eine Staubabsaugung direkt am Fräskopf mit axialer Bewegung entsprechend der Werkzeuglänge und einen Tisch mit Vakuumplattensystem von 10 000 × 3500 mm für die Integration verschiedener Vorrichtungen in unterschiedlichen Positionen und ein Werkzeugmagazin mit Verkleidung, das beide Arbeitsbereiche über zwei Wechselarme versorgt.

Soraluce HGR

Mit der Hochgantry-Portalfräsmaschine Soraluce HGR präsentierte Soraluce zudem das vielseitigste Modell der Baureihe, denn durch die grosse Auswahl an Fräsköpfen und Verfahrwegen der Achsen sind zahlreiche kundenspezifische Konfigurationen möglich. Dieses Modell ist für die Bearbeitung von grossen Formen, Werkzeugen und Gesenken sowie Werkstücken aus Stahllegierungen konzipiert. Die vor Ort ausgestellte Maschine verfügte über einen Längsverfahrweg von 4500 mm, einen Vertikalverfahrweg von 1500 mm und einen Querverfahrweg von 4500 mm sowie einen mechanischen simultanschwenkenden 5-Achs-Fräskopf mit 37 kW, 7000 min^-1 und 900 Nm Drehmoment. Darüber hinaus war sie mit einer kompletten Spritzschutzverkleidung mit Faltenbalgdach und dem patentierten DAS+-Dämpfungssystem ausgestattet.

Dynamic Line

Die wichtigsten Eigenschaften der neuen Hochgantry-Portalfräsmaschinen

• Hochgeschwindigkeitsfräsen: Höchste Effizienz durch die High-Dynamics-Funktion mit Achsgeschwindigkeiten von bis zu 60 000 mm/min und Beschleunigungen von bis zu 4 m/s².
• Vielseitig: Die Maschinen können entweder mit 5-Achs-Konturfräsköpfen oder mit Fräsköpfen mit hohem Drehmoment ausgerüstet werden.
• Innovative 5-Achs-Fräsköpfe mit Drehzahlen bis zu 30 000 U/min bieten nicht nur hohe Geschwindigkeit, sondern auch Präzision und Effizienz. Diese Fräsköpfe ermöglichen die Bearbeitung komplexer Geometrien, sei es bei der Konstruktion von Bauteilen für die Luft- und Raumfahrt, bei der Fertigung komplexer Formen und Werkzeuge oder bei der Schrupp- und Schlichtbearbeitung von Stahl und Aluminium. Mit bis zu 60 kW erbringen die Fräsköpfe eine hervorragende Zerspanleistung. Darüber hinaus steht eine grosse Auswahl an 5-Achs-Fräsköpfen mit Drehmomenten von bis zu 2000 Nm zur Verfügung.
• Höchste Oberflächengüten für anspruchsvollste Bearbeitungen: In der Feinmechanik kommt es auf eine einwandfreie Oberflächengüte an. Ein wichtiger Faktor ist dabei die thermische Stabilität, die sicherstellt, dass die Leistung auch bei schwankenden Temperaturen und anspruchsvollen Bearbeitungsprozessen konstant bleibt. Die Stabilität der Dynamic Line ist der Beweis für die sorgfältige Konstruktion der neuen Maschinenmodelle.

Weitere Informationen

Automationslösungen auf allen Ebenen

Ein weiteres Highlight des Summits waren die Automationslösungen von Soraluce. Das Unternehmen stellte hochproduktive, mannlose Bearbeitungsprozesse vor, die Projekte auf allen Ebenen abdecken: von der Einzelmaschine mit Palettenwechseleinrichtung bis hin zu komplexen flexiblen Bearbeitungszellen, die aus mehreren Maschinen mit Werkstück- und Werkzeugzuführsystemen bestehen und von der Automationssoftware Soraluce Control System gesteuert werden. Diese massgeschneiderte Software verwaltet die Bearbeitungszelle anhand der Aufträge und integriert alle Elemente, aus denen sie besteht, wie Maschinen, Werkstücke, Paletten, Werkzeuge und CNC-Programme, um ihre Bedienung zu erleichtern.

Fokus: Luft- und Raumfahrt

Ein weiterer Schwerpunkt des Summits waren Lösungen für die Bearbeitung von Luft- und Raumfahrtkomponenten. Für dieses Segment präsentierte Soraluce Technologien für die Bearbeitung von Triebwerks-, Flugzeug- und Fahrwerkskomponenten anhand aktueller Anwendungsbeispiele. Darüber hinaus wurden zugeschnittene Fertigungslösungen für die Bearbeitung unterschiedlicher Materialien wie Inconel, legierte Stähle, Titan, Aluminium oder Kohlefaser aufgezeigt, ergänzt durch Multitasking-Lösungen für das Fräsen und Drehen auf einer Maschine.

Entsprechend der unterschiedlichen Anforderungen kann zwischen einer grossen Auswahl an mechanischen 5-Achs-Fräsköpfen mit hohem Drehmoment oder mit Elektrospindel für hohe Drehzahlen variabel gewählt werden. Die Pendelbearbeitung, oben im Text bereits erwähnt, mit mehreren Arbeitsstationen sowie die patentierten intelligenten Technologien von Soraluce wie DAS (Dynamics Active Stabiliser), Modular Quill oder Ram Balance wurden den Teilnehmenden des Summits ebenfalls vorgestellt.
