Mit der Entwicklung einer neuen Zentralfilteranlage hat die Firma Lehmann-UMT eine komplexe Aufgabenstellung ihres Schweizer Kunden aus der metallverarbeitenden Industrie gelöst. Ziel war es, ein kompaktes, leistungsfähiges und filterhilfsmittelfreies zentrales Filtersystem zu realisieren, an das zahlreiche Schleifmaschinen angebunden werden können – und das unter aussergewöhnlich beengten baulichen Bedingungen.

Der Auftraggeber, ein Hersteller von Getriebekomponenten für gepanzerte Fahrzeuge aus der Schweiz, hatte zuvor mit einer in die Jahre gekommenen Zentrifugenanlage zu kämpfen. Diese bot weder die erforderliche Filterfeinheit noch die notwendige Temperaturstabilität des wasserbasierten Kühlschmierstoffs. Zudem war der vorhandene Kellerraum, in dem die neue Anlage installiert werden sollte, nur über eine schmale Öffnung von etwa 1,3 × 2 Metern zugänglich.

Die Einbringung einer leistungsfähigeren und deutlich grösseren Aufbereitungsanlage stellte daher eine zusätzliche technische Herausforderung dar. Die Anlage von Lehmann-UMT besteht aus mehreren funktionalen Baugruppen (unter anderem StingR-Feinstfiltration, Tank- und Filtereinheiten sowie der zugehörigen Pumpen- und Steuerungstechnik), die hinsichtlich Gewicht, Geometrie und empfindlicher Komponenten exakt aufeinander abgestimmt sind. Da der Zugang zum Aufstellort ausschliesslich über die vorhandene Kelleröffnung erfolgen konnte, mussten alle Baugruppen so ausgelegt und vorbereitet werden, dass sie in transportfähige Module unterteilt und kontrolliert eingebracht werden konnten.

Bildergalerie

Hierzu wurde bereits in der Konstruktions- und Planungsphase der Firma Lehmann-UMT berücksichtigt, welche maximalen Bauteilabmessungen zulässig sind und in welcher Reihenfolge die Module in den Keller transportiert und positioniert werden müssen. Neben den geometrischen Randbedingungen spielten dabei auch Aspekte wie sichere Anschlagpunkte für Hebezeuge, die Gewichtsverteilung der Baugruppen sowie ausreichende Montage- und Servicefreiräume am endgültigen Aufstellort eine entscheidende Rolle. Ziel war es, die Einbringung und Endmontage der Anlage trotz der beengten baulichen Situation effizient und ohne aufwendige Anpassungsarbeiten vor Ort durchführen zu können.

Minimaler Produktionsstillstand dank Vorinstallation

Während der Kunde ursprünglich davon ausging, die neue Anlage vor Ort zusammenschweissen zu müssen – was einen mehrwöchigen Produktionsausfall bedeutet hätte – entwickelte Lehmann-UMT ein Konzept zur kompletten Vormontage in der eigenen Fertigung. Die Anlage wurde bei Lehmann-UMT betriebsbereit aufgebaut, getestet und anschliessend in handhabbare Montagebaugruppen zerlegt, um sie durch die schmale Öffnung transportieren zu können. So gelang es, die Produktionsunterbrechung beim Kunden auf wenige Tage zu reduzieren.

Mehrstufige Filtration für höchste Anforderungen

Technisch basiert das System auf einer vierstufigen Filtration ohne Einsatz von Filterhilfsmitteln:

• 1. Stufe: Zwei grosse Endlosbandfilter zur Grobabscheidung.

• 2. Stufe: Magnetfiltration für die Entfernung feiner metallischer Partikel.

• 3. Stufe: Sedimentationstank mit Kratzförderer zur Austragung sedimentierter Partikel.

• 4. Stufe: Feinstfiltration über «StingR-Dome»-Elemente mit automatischer Reinigung

Mit einer Durchflussmenge von 1000 Litern pro Minute und einem Tankvolumen von rund 10 000 Litern versorgt die Anlage bis zu zwölf Schleifmaschinen. Trotz der hohen Schmutzlast von rund 20 kg pro Stunde wird eine Filterfeinheit von 5-10 μm erreicht, was deutlich besser ist als die ursprünglich geforderte Qualität von 15-25 μm. Lehmann-UMT garantiert eine Kombination aus effizienter Filtration und präziser Temperierung. Dadurch verlängert sich die Standzeit des Kühlschmierstoffs auf mindestens ein Jahr – zuvor waren nur zwei bis drei Monate möglich. Längere Standzeit bedeutet weniger Unterbrechung in der Fertigung, weniger Personalaufwand beim Entleeren und Befüllen, weniger Entsorgungskosten und deutlich reduzierte Kosten für Neubefüllung.

Zuverlässigkeit und Wartungsarmut als Schlüsselvorteile

Neben grösserer Prozesssicherheit überzeugt die Anlage durch einen nahezu wartungsfreien Betrieb. Alle Filterstufen führen ihre Rückstände einem zentralen Austragspunkt zu, die Flüssigkeit wird dabei automatisch zurückgeführt. Redundante Systeme gewährleisten den kontinuierlichen Betrieb auch im Dreischichtsystem.

Projektabwicklung und Kundenreaktion

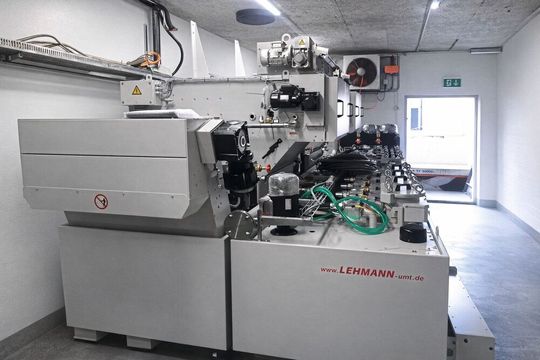

Das Projekt wurde in Zusammenarbeit mit der Rimann AG, einem Schweizer Vertriebspartner von Lehmann-UMT, umgesetzt. Bei der Vorabnahme im Werk zeigte sich der Kunde beeindruckt: «Das passt da niemals rein!» – so sein erster spontaner Kommentar angesichts der Dimensionen der Anlage. Heute läuft das System stabil, energiesparend und wartungsarm – und hat sich im anspruchsvollen Dauerbetrieb der Getriebeproduktion voll bewährt.

Fazit: Die durch die Firma Lehmann-UMT entwickelte Zentralanlage zeigt, wie durch intelligente Planung, modulare Bauweise und durchdachte Filtertechnik selbst unter ungünstigen räumlichen Voraussetzungen leistungsstarke Lösungen entstehen können. Für den Kunden bedeutet das: stabile Prozesse, geringere Betriebskosten und höchste Filtrationsqualität – Eine für Alles.
