Von der mechanischen Werkstatt zum anerkannten Spezialisten für Werkstück-Spanntechnik und Produktionsautomatisierung – das Schweizer Unternehmen Gressel AG befasst sich seit 100 Jahren mit spanntechnischen Praxislösungen für die effiziente Metallbearbeitung und Präzisionsteile-Fertigung. Und präsentiert zum 100. «Geburtstag» mit dem «Gre4doc»-Nullpunktspannsystem eine Weltneuheit. Darüber hinaus zündet der Elektrospanner «Grepos-5X-E» die nächste Evolutionsstufe.

100-jähriges Jubiläum durfte die Gressel AG im Jahr 2023 feiern. Und das geht nur, weil das Unternehmen Jahr für Jahr eine Verjüngungskur vollzogen hat, weil es Jahr für Jahr voll auf Innovationen setzt.

Jüngste Entwicklung: integriertes Nullpunkt-Spannsystem «Gre4doc»

Wie mit der jüngsten Entwicklung, dem integrierten Nullpunkt-Spannsystem «Gre4doc» und dem Elektrospannsystem «Grepos-5X-E». Mit dem universell kompatiblen Spanntechnik-Baukasten lassen sich Rüstzeiten reduzieren, Maschinenlaufzeiten erhöhen und Präzision sicherstellen.

Bildergalerie

Bildergalerie mit 5 Bildern

Kampagne «Generation Automation»

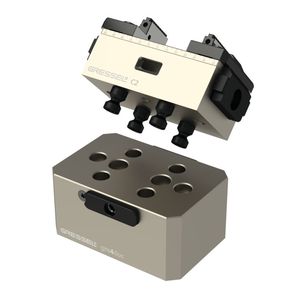

Im Rahmen der Kampagne «Generation Automation» präsentiert der Schweizer Spezialist für Werkstück-Spanntechnik und Produktionsautomatisierung Gressel AG in Aadorf sein neues mechanisches Nullpunkt-Spannsystem «Gre4doc». Aufbauend auf tausendfachen Anwendungen und Erfahrungen mit dem bewährten mecha­nischen Nullpunkt-Spannsystem «Gredoc», findet diese Erfolgsstory mit der Entwicklung des neuen «Gre4doc» seine innovative Fortsetzung.

Wiederholgenauigkeiten kleiner 0,01 mm

Herausragende technische Merkmale sind die Ausrüstung mit nunmehr vier anstatt wie üblich einem Spannbolzen, die universelle Auslegung für alle kleineren Gressel-​Spannstöcke und schliesslich die durch das Stichmass von 52 × 52 mm garantierte Kompatibilität zu vielen am Markt genutzten Spannmitteln. Bei lediglich 30 Nm Anzugskraft ergeben sich mit 15 kN sehr hohe Einzugskräfte. Nicht zuletzt dadurch sind mit dem System hohe Wiederholgenauigkeiten von <0,01 mm sichergestellt. In Kombination mit der Vorgehensweise «Spannen gegen Anschlag» wird sowohl eine zuverlässige und präzise Bearbeitung als auch eine sehr hohe Reproduzierbarkeit gewährleistet.

Die praxisgerechte Konstruktion und Auslegung erlaubt eine sehr gute Zugänglichkeit für alle 3- bis 5-achsigen bzw. allseitigen Komplettbearbeitungen, dies auch mit kurzen Werkzeugen. Das Handling gestaltet sich wegen des mechanischen Nullpunkt-Spannsystems sehr einfach und hilft somit, die Rüstzeiten zu mini­mieren. Zumal sich das brandneue mechanische Nullpunkt-Spannsystem «Gre4doc» für den universell-flexiblen Einsatz z. B. der Spannstöcke vom Typ «C2.0 80 L-130», «SC2.0 80 L-130» sowie allen C3-Zentrischspannern eignet. Die schlanke Konstruktion und das geringe Gewicht sind zudem vorteilhaft für die Produktionsautomatisierung mittels Palettenhandling.

Mehrfachbestückung von Pyramiden, Spanntürmen und Konsolen

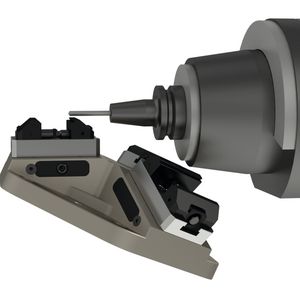

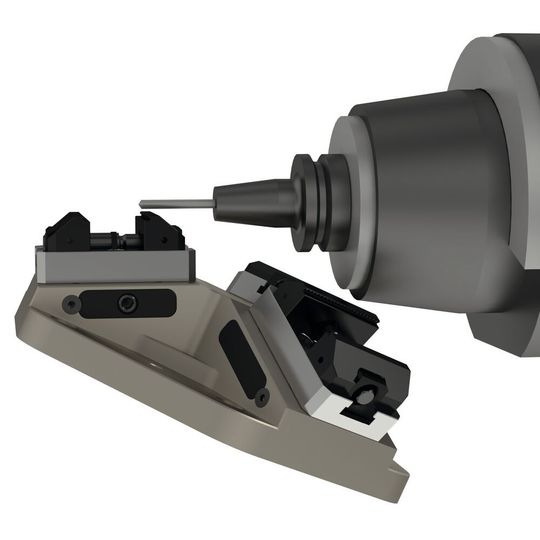

Des Weiteren ist das kompakt gebaute, voll integrierte Nullpunkt-Spannsystem «Gre4doc» ideal für die Mehrfachbestückung von Pyramiden, Spanntürmen und Konsolen. Die Grundkörper bei den Pyramiden, Spanntürmen und Konsolen sind in ihrer Bauweise ebenfalls für eine gute Zugänglichkeit ausgelegt und für den harten Produktionseinsatz hartanodisiert. Das neue mechanische Nullpunkt-Spannsystem «Gre4doc» nimmt die Zentrischspanner «C2.0 80 L-130», Zentrischspanner «C3 70 L-80», Zentrischspanner «C3 70 L-100» und den Einfachspanner «SC2.0 80 L-130» auf. Die mechanische Spannung erfolgt über nur eine Spannschraube mit Schlüsselweite SW 6.

Das Nullpunkt-Spannsystem lässt sich wahlweise auf dem Gressel-Nullpunkt-​Spannsystem «Gredoc», direkt auf Paletten oder dem Maschinentisch sowie anderen Nullpunkt-Spannsystemen montieren und ist bei «Gre4doc»-Lösungen wie Pyramiden, Spanntürmen und Konsolen aus dem Gressel-Baukasten bereits integriert. Zum Produktstart von «Gre4doc» gibt es die Pyramiden in den Ausführungen 3- oder 4-fach, einen 3-fach-Spannturm und eine 1-fach-Konsole.

Damit stehen für die Mehrfach-Komplettbearbeitung bis zu 4 flexible Spannpositionen zur Verfügung. Weitere Pyramiden und Spanntürme mit Aufspannungen bis zu 20 Werkstücken werden folgen. Die Montage des mechanischen Nullpunkt-​Spannsystems «Gre4doc» auf Paletten, Maschinentischen, Konsolen, Adapterplatten sowie anderweitigen Sonderspann­mitteln und anderen Nullpunkt-Spann­systemen geschieht mittels Schrauben durch den «Gre4doc»-Grundkörper bzw. über Adapterplatten. Damit ist eine hohe Nutzungs- und Anwendungsflexibilität gegeben und der Kunde/Anwender kann seine vorhandenen Spannmittel weiter nutzen.

5-Achsen-Kraftspanner: Der elektrische «Grepos-5X-E»

Dem Trend zur durchgängigen Fertigungsautomatisierung in der zerspanenden Bearbeitung folgend, zündet der Schweizer Spezialist für Werkstück-Spanntechnik und Produktionsautomatisierung mit dem neuen Elektrospanner «Grepos-5X-E» die nächste Evolutionsstufe der Kraftspanner-​Baureihe «Grepos-5X».

Konzipiert als universell nutzbarer Grosshubspanner, zeichnet sich das neue mechatronische, und damit in die fertigungstechnische Zukunft gerichtete, Werkstück-Spannsystem durch eine ganze Reihe an praxisgerechten Features aus. Beispielhaft sind hier zu nennen: 120 mm stufenlos programmierbarer Spannhub bei einem weiten Spannbereich von 300 bis 800 mm, anforderungsspezifisch programmierbare und überwachte Spannkraft, Selbsthemmung, IO-Link-Schnittstelle zur vernetzten Kommunikation.

Für flexible Einzelteil- und Serien­fertigung

Mit einer Backenbreite von 125 mm, und einer durch hohe Backen sehr guten Zugänglichkeit für die 5-Achsen-Komplett-/Simultanbearbeitung, eignet sich der «Grepos-5X-E» universell für die flexible Einzelteil- und Serienfertigung. Zudem sorgen die komplette Abdichtung und die Kapselung sowie die erwähnte Überwachung der Backenposition und der Spannkraft (max. 40 kN bzw. Summenspannkraft 80 kN) für eine hohe Prozesssicherheit bei allen denkbaren Spannsituationen.

Die Spannungsversorgung 24 V / 48 V erfolgt wahlweise kabelgebunden oder per Akkupack. Die integrierte IO-Link-Anbindung steht als herstellerunabhängige Schnittstelle für eine einfache Inbetriebnahme. Unterstützt durch vordefinierte Prozessschritte, ermöglicht die IO-Link-​Kommunikation mittels App-Integration den zeitoptimierten Plug & Play-​Betrieb, wobei die Datenübertragung kabelgebunden oder über Funk geschieht. Schliesslich bildet die zu 100% elektrische Funktion ein zentrales Element zur durchgängigen Produktionsautomatisierung, mit der wiederum reduzierte Rüst- und Nebenzeiten einhergehen.

Hier zeigt sich, dass die 100-Jahr-Feier einen technologischen Hintergrund hat und auf Innovationen baut, die weltweit nachgefragt werden. Und das Unternehmen bleibt auch weiterhin innovativ, um auch zukünftige Firmenjubiläen feiern zu können. (böh) SMM
