Optimale Rüstfreundlichkeit Ablösung kurvengesteuerter Mehrspindler

Redakteur: Anne Richter

Mit einem modular aus dem Mehrspindel-Baukasten aufgebauten Sechsspindler möchte Index die heute noch vielfach genutzten schnellen, aber aufwendig einzurichtenden, kurvengesteuerten Mehrspindeldrehautomaten ersetzen, die beim Bearbeiten von Werkstücken mit einfacher und mittlerer Komplexität bis heute den Markt dominieren. Mit Index MS16 Plus präsentieren die Esslinger Mehrspindel-Spezialisten einen sechsspindligen CNC-Mehrspindler für Teile bis 22 mm Durchmesser.

Firmen zum Thema

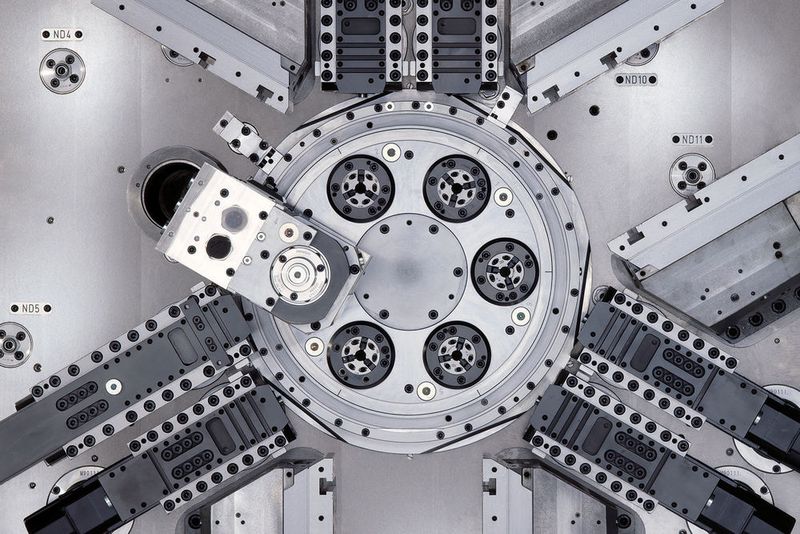

(Bild: Index)

ari. Die neue Index MS16 Plus verbindet nicht nur die Schnelligkeit einer Kurvenmaschine mit der Flexibilität der CNC-Technik, sondern begnügt sich dank ihrer extrem kompakten Bauweise (1300 mm Breite) mit der bekannt kleinen Aufstellfläche der seitherigen Kurvenmehrspindler. Ausserdem bietet die MS16 Plus aussergewöhnlich hohen Bedienkomfort beim Einrichten und weitergehende Fertigungsmöglichkeiten im Vergleich mit Kurvenmaschinen. Um bei kleinen Teilen bis 22 mm Durchmesser mit der Schnelligkeit und Wirtschaftlichkeit kurvengesteuerter Mehrspindelautomaten mithalten zu können, haben sich die Index-Ingenieure dazu einiges einfallen lassen.

Stech- oder Bohrschlitten und Kreuzschlitten

Im Vollausbau der MS16 Plus kann wahlweise jeder Spindellage ein hochstabiler Stech- oder Bohrschlitten mit 1 NC-Achse und ein Kreuzschlitten mit 2 NC-Achsen (X- und Z-Achse) zugeordnet werden, die V-förmig um jede Arbeitsspindel angeordnet sind und so an jeder Arbeitsspindel für einen problemlosen Einsatz mehrerer Werkzeuge zur gleichen Zeit sorgen. Mit der NC-gesteuerten Synchronspindel zum Abgreifen des Werkstückes und einem NC-Abstech- und Hinterbohrschlitten sind optimale Voraussetzungen für die wirtschaftliche Fertigung von Drehteilen einfacher bis mittlerer Komplexität bis ca. 70 mm Länge gegeben. Optional kann die abstichseitige Bearbeitung in einen Abstechschlitten und einen separaten Hinterbearbeitungsschlitten zur Taktzeitreduzierung aufgeteilt werden.

Bildergalerie
Bildergalerie mit 8 Bildern

Wie bei Index-Mehrspindlern üblich, können auch auf diesem Sechsspindler MS16 Plus alle Technologien eingesetzt werden, die an Drehzentren und Automaten realisierbar sind, wie: Drehen, Bohren, Fräsen, Gewindeschneiden, Tieflochbohren oder Stossen. Mit angetriebenen Werkzeugen und Zusatzeinrichtungen, die auf allen Schlitten aufgebaut werden können, sowie den C-Achsen der Arbeitsspindeln eröffnen sich zusätzliche Fertigungsmöglichkeiten wie beispielsweise: Aussermittiges Bohren und Gewindeschneiden ohne Ausgleichsfutter, Schräg- und Querbohren, Kontur- und Wälzfräsen sowie Mehrkantdrehen.

Stufenlose Drehzahlregelung der Arbeitsspindeln

Die bekannten Vorteile der Index-CNC-Mehrspindler, wie die wartungsfreie und leistungsstarke Synchron-Hohlenwellenmotortechnik in allen Arbeitsspindeln und die optimale Wahl der Schnittdaten über das CNC-Programm, sind selbstverständlich auch bei der MS16 Plus integriert. Die sechs durchzugstarken Arbeitsspindeln mit einer Antriebsleistung pro Spindel von 8,7 kW, die durch die bei der Multiline-Baureihe bewährte Flüssigkeitskühlung bedarfsgerecht gekühlt werden, sind in einer weltweit einzigartigen, fluidgekühlten Spindeltrommel gelagert, die nach jedem Schaltvorgang über eine dreiteilige Hirth-Verzahnung präzise verriegelt wird. Der Wärmegang des Spindelträgers wird auf ein Minimum reduziert und die Spindellagertemperatur wird auf niedrigem Niveau gehalten, was der Lebensdauer zu Gute kommt und zu einer optimalen Thermostabilität führt.

Alle sechs Arbeits-Spindeln sind individuell drehzahlregelbar. Während der Bearbeitung ist für jede Spindellage und jede Werkzeugschneide stets die optimale Drehzahl, die selbst im Schnitt noch variiert werden kann, programmierbar. Da Drehzahländerungen und Spindelpositionierungen auch während der Trommelschaltung möglich sind, entstehen keine zusätzlichen Nebenzeiten. Als weitere Vorteile ergeben sich hieraus bester Spänebruch, höchste Oberflächengüte, kurze Stückzeiten und längere Werkzeugstandzeiten. Mit der MS16 Plus lassen sich deshalb auch schwer zerspanbare Materialien hochgenau und wirtschaftlich bearbeiten.
