Von intelligenter 3D-Auswertung bis hin zu hochpräzisen Punktewolken Alleskönner Laserscanner

Anbieter zum Thema

Micro-Epsilon (Swiss) AG

Amada Swiss GmbH

3D-MODEL AG

Die neue Generation der Laserscanner Scancontrol von Micro- Epsilon überzeugt – sowohl bei der 2D-Profilmessung als auch bei der Erfassung und Auswertung von 3D-Punktewolken. Bezüglich Genauigkeit und Messrate zählen die Laserscanner zu den leistungsstärksten Profilsensoren weltweit.

Die Scancontrol-Laserscanner erzielen eine ausgezeichnete Signalstabilität und dadurch präzise Messergebnisse. Die hohe Profilrate mit bis zu 10 kHz prädestiniert diese Sensoren für dynamische Messaufga­ben, die hohe Profilauflösung mit bis zu 2048 Punkten/Profil für die Erfassung kleinster Details. Je nach Anwendung stehen verschiedene Messbereiche zur Verfügung. Abhängig vom Messobjekt werden Scanner mit rotem Laserlicht oder mit der patentierten Blue-Laser-Technologie eingesetzt.

Smarte Laserscanner für 2D-Profilmessungen

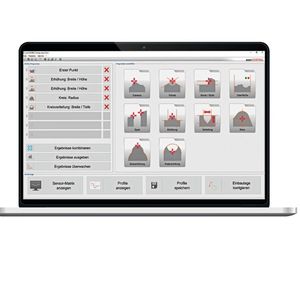

Für Profilmessungen eignen sich die Laserscanner der Reihe Scancontrol Smart. Diese verarbeiten 2D-Messaufgaben im integrierten Controller. Typische Messaufgaben sind die Erfassung und Bewertung von Profil, Breite, Höhe, Tiefe, Kante, Raupe, Spalt, Winkel oder Rundheit. Dank integriertem Controller und der kompakten Bauform können die Scanner auch in kleine Bauräume integriert werden. Die Konfiguration erfolgt über die Configuration Tools Software. Diese bietet über 40 Messprogramme mit insgesamt mehr als 90 Auswertungen. Die Programme werden auf den Scanner übertragen, der im Standalone-Betrieb die Messung, Bewertung und Ausgabe übernimmt.

Bildergalerie

2D-Profilauswertung im Sensorkopf beim 3D-Betondruck

Smarte Micro-Epsilon-Laser-Profil-Scanner werden zur Prozessregelung beim 3D-Betondruck eingesetzt. Die kompakten und leichten Scanner lassen sich direkt an einem Roboter montieren und messen den Betonstrang unmittelbar nach dem Auftrag. Dank grosser Messbereiche sowie der integrierten Signalberechnung und Auswertung wird der komplette Strang schnell und präzise vermessen und das bewertete Messsignal direkt an die Steuerung übertragen. Diese schnelle und direkte Auswertung ermöglicht eine unmittelbare Prozessregelung, um z.B. die Vorschubgeschwindigkeit oder die Auftragsmengen zu variieren und damit das Druckergebnis zu verbessern. Die Kombination aus hoher Dynamik, kompakter Baugrösse und geringem Sensorgewicht prädestiniert die Sensoren für die Anwendung am Roboter.

2D-Profilmessung von Schienen beim High-Speed-Grinding

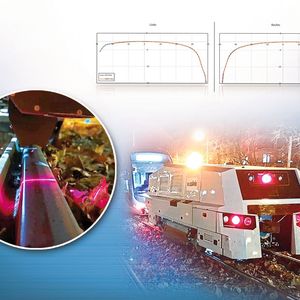

Zur Profilüberwachung während des Schleifens von Schienen werden Scancontrol-Laserscanner eingesetzt. Das Unternehmen Vossloh ist weltweit führend im Bereich der Bahntechnik. Einer der Schwerpunkte ist die Instandhaltung von Schienen. Dafür setzt Vossloh unter anderem sein High Speed Grinding-Verfahren ein, bei welchem Schienen bei Fahrtgeschwindigkeiten von bis zu 80 km/h geschliffen werden. Während des Schleifvorgangs ist eine präzise Profilvermessung von grosser Bedeutung. Für diese Messungen setzt Vossloh auf Laserscanner von Micro-Epsilon. Die Scanner messen die Schienenquer- und Längsprofile, die Rillengeometrie und die Spurweite. Die ermittelten Messwerte werden im laufenden Betrieb an die Schleifzüge weitergegeben. Damit kann das Schleifprogramm auf Basis der Messergebnisse angepasst werden. Des Weiteren erfolgt dadurch eine Rückmeldung zur Schleifqualität.

2D-Profilmessungen in der Batterieproduktion

Die Scancontrol-Sensoren sind vielseitig anwendbar. Daher werden sie von zahlreichen namhaften Herstellern in der Batterieproduktion eingesetzt. Beispielsweise prüfen die Scanner Schweissnähte und Kleberaupen auf Batteriegehäusen, um Fehlstellen direkt zu erkennen. Darüber hinaus überwachen die Scanner die Bahnkanten von Batteriefolien, bei der die Randüberhöhung an den Beschichtungskanten von Kathoden und Anoden überwacht wird.

Auch bei der Ausrichtung der Rundzellen im Montageprozess von Batterien sind Laserscanner erforderlich. Hierbei spielen die korrekte Ausrichtung sowie die Höhe der einzelnen Zellen zueinander eine wichtige Rolle. Bei dieser Anwendung werden die Zellen mit den Scancontrol-Profilsensoren gescannt. Grenz­werte werden direkt in der Configuration Tools Software definiert und im Scanner hinterlegt. Die bewerteten Messdaten lassen sich direkt an die Anlagensteuerung ausgegeben.

Leistungsstarke 3D-Messungen

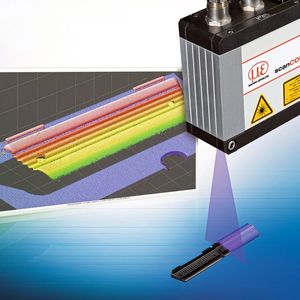

Neben der 2D-Profilerfassung eignen sich die Scancontrol-Laserscanner auch für 3D-Messaufgaben. Die Sensoren generieren hochpräzise 3D-Daten, die dank dem GenICam/GigE-Vision-Standard zur individuellen Weiterverarbeitung genutzt werden können. Zur Anbindung steht ein umfangreiches SDK zur Verfügung, das beispielsweise Funktionsblöcke für die Sensorsteuerung und Messwertübertragung beinhaltet.

Mit der Software 3DInspect bietet Micro-Epsilon ein leistungsstarkes Softwaretool zur Parametrierung, Datenaufnahme und Bearbeitung. Die Software ermöglicht die intuitive Erkennung und Kombination von Programmen, die auf die Punktewolken angewendet werden können. Die 3D-Punktewolken können beliebig weiterverarbeitet und ermittelte Messwerte an die Steuerung ausgegeben werden.

3D-Punktewolkenerfassung für die Vermessung von Tafelblechen

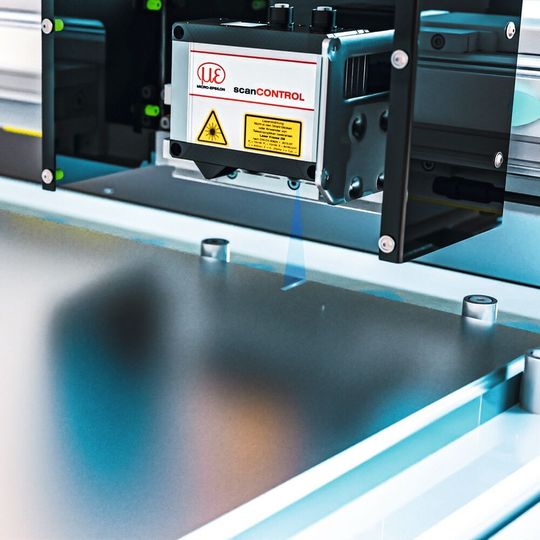

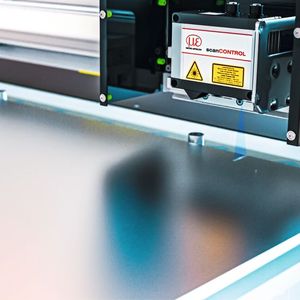

Das Unternehmen Dimensionics hat einen Messtisch entwickelt, der mit Laser-Profilsensoren von Micro-Epsilon arbeitet. Die Sen­soren messen Blechzuschnitte und überprüfen diese auf Breite, Länge, Winkel, Geradheit, Durchbiegung (konvex/konkav) sowie die Planarität der Blechkanten. Dafür sind zwei Laser-Profilscanner der Serie Scancontrol 3000 auf dem XY-Tisch montiert. Jeder Scanner hat einen Messbereich von 25 mm und wird über zwei Kanten in X- oder Y-Richtung der Bleche geführt. Dank der Blue-Laser­-Technologie erreichen die Sensoren maximale Präzision und zuverlässige Ergebnisse auf den anspruchsvollen metallischen Oberflächen. Messung und Datenausgabe erfolgen für den gesamten Prüfprozess in nur wenigen Sekunden. Die präzisen Messdaten des Scanners werden per Gigabit-Ethernet zur Bewertung an die umfangreiche Anlagen-Software übertragen. Anhand der Daten lassen sich mögliche Produktionsfehler wie zum Beispiel unsaubere Kanten oder Massabweichungen durch ungenaue Positionierung erkennen. Dadurch wird die Fertigungsqualität der Blechzuschnitte nachverfolgbar und prozesssicher überprüft. Die Sensoren bieten darüber hinaus eine ganze Reihe an nützlichen Features. Der neue Sensitivity-Parameter beispielsweise ermöglicht eine bis zu 80 Prozent reduzierte Belichtungszeit, wodurch Messungen mit noch höherer Geschwindigkeit erfolgen können. Darüber hinaus stehen neue Messwertfilterfunktio­nen und zahlreiche Softwarewerkzeuge zur Verfügung.

3D-Prüfung von Kreissägeblättern

Um einen vibrationsarmen Schnitt mit Kreissägen zu ermöglichen, sind hochpräzise Klingen an den Sägeblättern erforderlich. Dies sorgt nicht nur für einen exakten Schnitt, sondern ist insbesondere auch für die Sicherheit des Bedieners unerlässlich. Die Scancontrol-Profilsensoren werden für die Erfassung der einzelnen Klingen genutzt. Die eingesetzten Modelle haben dabei eine laterale Auflösung von 12 µm. Die erzeugte 3D-Punktewolke wird anschliessend in 3DInspect ausgewertet. Hier sind vor allem die verschiedenen Klingenwinkel und Schneidebenen von Bedeutung. Da der Scanner über einen Encoder-Anschluss verfügt, kann eine realitätsgetreue Abbildung ohne Verzerrung erzeugt werden. Die Software führt die geometrischen Vermessungen durch und bewertet sie anhand vordefinierter Grenzwerte. Für diese Applikation wird die 3DInspect-Software auf der speziell hierfür abgestimmten, hochperformanten Industrial Performance Unit ausgeführt. Dieser Industrie-PC kann direkt im Schaltschrank an der Hutschiene montiert werden und überträgt die Ergebnisse sowie die Bewertung direkt über Profinet beziehungsweise Ethernet/IP an die Steuerung.

Verarbeitung von 3D-Punktewolken über 3DInspect

Die 3D-Sensoren von Micro-Epsilon und die Software 3DInspect ermöglichen die Erfassung und Auswertung echter 3D-Daten, das sogenannte Valid3D, und somit nicht nur 2.5D wie meist üblich. Das bedeutet, dass jeder x-y-Koordinate mehrere z-Koordinaten zur Verfügung stehen und damit zum Beispiel Punktewolken ohne Datenverlust in allen Achsen rotiert werden können. Zudem stammen Sensoren und Software direkt vom Hersteller, wodurch nur noch ein Ansprechpartner für die Lösung komplexer Messaufgaben notwendig wird. Bei 3DInspect handelt es sich um eine leistungsstarke Software für 3D-Punktewolken, die auf Bedienerfreundlichkeit ausgelegt ist und sich intuitiv steuern lässt. Die Software ermöglicht die Parametrierung der Sensoren, aber auch die Erfassung der Messdaten. Die Werkzeugpalette ist vielseitig und reicht von der Ausrichtung der Punktewolken über die Auswahl der relevanten Objekte bis hin zu Filtern zur Glättung und Optimierung der Punktewolke. Auch Berechnungsprogramme für Abstand, Höhe, Winkel und Radius sind bereits integriert. Die ermittelten Daten lassen sich auf einfache Weise an die SPS ausgeben, können aber auch beliebig weiterverarbeitet werden. Die komplette Integration in automatisierte Produktionsprozesse wird durch die Funktionserweiterung «Automatisierung» ermöglicht.
