Fügen dünner Kupferkontakte Blaue Diodenlaser mit besserer Strahlenqualität

Redakteur: Anne Richter

Laserline optimiert sein Portfolio im Segment der blauen Hochleistungsdiodenlaser und erzielt wichtige Fortschritte bei der Fokussierbarkeit. Die Verbesserungen erleichtern das Fügen dünner Kupferkontakte sowie das Schweissen mit Scanneroptiken.

Firmen zum Thema

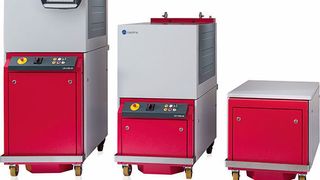

Laserline hat es jetzt geschafft, seine 800-W-Laser auf eine Strahlqualität von 20 mm*mrad zu fokussieren.
Laserline hat es jetzt geschafft, seine 800-W-Laser auf eine Strahlqualität von 20 mm*mrad zu fokussieren.
(Bild: Laserline)

Laserline, international führender Entwickler und Hersteller von Diodenlasern für die industrielle Materialbearbeitung, optimiert sein Portfolio im Segment der LDMblue-Hochleistungsdiodenlaser mit 450 nm Wellenlänge. Die blauen Diodenlaser, die vor allem für Kupfermaterialbearbeitungen in der Elektronikindustrie entwickelt wurden, sind nunmehr in sechs Leistungsstufen zwischen 300 und 2000 Watt erhältlich. Zudem wurden wichtige Fortschritte in puncto Fokussierbarkeit erzielt. Durch den LDMblue 300-20 sowie den LDMblue 800-20 steht jetzt bei Ausgangsleistungen bis zu 800 Watt eine Strahlqualität von 20 mm × mrad zur Verfügung. Bei den 1500-Watt-­Systemen konnte das Strahlparameterprodukt von zuvor 60 auf 30 mm × mrad verkleinert werden; der LDMblue 1500-30 bietet dadurch bei identischer Leistung eine um Faktor zwei verbesserte Strahlqualität. Darüber hinaus sind für Anwendungen mit mittleren bis hohen Leistungsanforderungen blaue Diodenlaser mit Ausgangsleistungen von 500, 1800 und 2000 Watt und einem Strahlparameterprodukt von 60 mm × mrad verfügbar (LDMblue 500-60, 1800-60 und 2000-60).

Präzise Bearbeitung hochfiligraner Kupferkontakte

Die Fortschritte im Bereich der Strahlqualität sind insbesondere für Fügeanwendungen im Umkreis der elektrischen Leitertechnik bedeutsam: Durch den kleineren Fokusdurchmesser können extrem dünne und hochfiligrane Kupferkontakte präzise bearbeitet und sehr schmale Verbindungsnähte realisiert werden. Zudem ermöglicht diese bessere Strahlqualität grössere Arbeitsabstände und erleichtert dadurch Scanner-Schweissanwendungen. Weitere Vorteile ergeben sich aus der Verbindung mit der feinabgestuften Leistungsregulierung der Laserline Lasersysteme. Kritische Energieeinträge in nahtangrenzende Bauteilzonen werden vermieden, zudem entstehen aussergewöhnlich ruhige Schmelzbäder. Werkstückoberflächen lassen sich dadurch ohne grössere Spritzerbildung aufschmelzen. Die erkalteten Nähte sind glatt sowie nahezu porenfrei und überzeugen mit hoher Stabilität und hervorragender elektrischer Leitfähigkeit.

In der Elektronikfertigung gelten blaue Diodenlaser heute als Schlüsseltechnologie, da sie eine Vielzahl neuer Optionen zur Bearbeitung von Leitermaterialien im Buntmetallbereich erschliessen. Licht im blauen Wellenlängenspektrum wird von Buntmetallen bis zu 20mal so stark absorbiert wie Infrarotlicht; zum Aufschmelzen von Bauteiloberflächen wird deshalb weit weniger Energie benötigt als beim Einsatz herkömmlicher Infrarotlaser. -ari- SMM
