Mit Messtechnik von Kistler Zerspanungswerkzeuge benchmarken Bohr- und Fräsbearbeitung sicher im Griff

Redakteur: Silvano Böni

Um objektive Vergleichstests von Werkzeugaufnahmen durchführen zu können, setzt Big Kaiser eine Messkette von Kistler – bestehend aus Dynamometer, Labor-Ladungsverstärker und Analysesoftware – zur Zerspankraftmessung ein. Die gewonnenen Ergebnisse unterstützen die Weiterentwicklung der Produkte und liefern zusätzliche Impulse für den Vertrieb und die Kundenberatung.

Firmen zum Thema

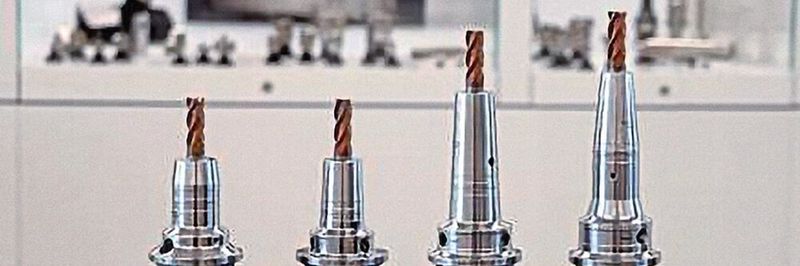

Mit Messtechnik von Kistler verglichen wurden unter anderem vier Hydrodehn­spannfutter von
Big Kaiser.
Mit Messtechnik von Kistler verglichen wurden unter anderem vier Hydrodehn­spannfutter von
Big Kaiser.
(Bild: Kistler)

Mit leistungsfähigen Präzisionswerkzeugen hat sich Big Kaiser weltweit einen Namen gemacht: Zum Portfolio der 1948 gegründeten Big Kaiser Präzisionswerkzeuge AG gehören Bohr-, Fräs- und Drehwerkzeuge sowie Werkzeugaufnahmen, die für grosse Genauigkeit und Stabilität bei der zerspanenden Metallbearbeitung stehen. 170 Mitarbeitende in der Schweiz, Deutschland und den USA sorgen für Produkte und Systeme, die höchsten Ansprüchen genügen. Eingesetzt werden sie zum Beispiel in Hochtechnologiebranchen wie der Uhrenherstellung, im Automobil- und Flugzeugbau oder der Medizintechnik.

Leistungsvergleiche softwaregestützt auswerten

Marco Siragna ist seit zwei Jahren Leiter des Produktmanagements von Big Kaiser und verantwortet gemeinsam mit zwei Kollegen ein Gesamtportfolio von mehr als 20 000 Einzelvarianten. Zuvor war er fünf Jahre in der Entwicklung von Spezialwerkzeugen tätig und kennt daher die Herausforderungen in der Branche aus dem Eff­eff: «Um Kunden optimal zu beraten und auszustatten, ist es wichtig, Werkzeuge objektiv bewerten und vergleichen zu können. Wir führen bereits seit Jahren Messreihen bei uns im Haus durch, da Herstellerangaben nicht immer der Wahrheit entsprechen. Durch die Zusammenarbeit mit Kistler bekamen wir die Gelegenheit, unsere Ergebnisse mit weiteren Messwerten abzugleichen.»

Bildergalerie

Für das Benchmarking konzentrierten sich die Ingenieure von Big Kaiser in einem ersten Schritt auf den Bereich Werkzeughalter, genauer gesagt die Produktklassen Spannzangenfutter, Kraftspannfutter und Hydrodehnspannfutter. Als Messtechnik von Kistler kamen das Mehrkomponenten-Dynamometer 9119AA, der Labor-Ladungsverstärker LabAmp sowie die Analyse-Software Dynoware zum Einsatz. «Wir haben überhaupt zum ersten Mal mit externer Messtechnik gearbeitet. Dank der einfachen Handhabung und schnellen Implementierung konnten wir innerhalb von ein bis zwei Tagen mit dem Benchmarking beginnen», so Siragna weiter. «Dabei wurden wir intern von unserem Entwicklungstechniker Denis Ruoff tatkräftig unterstützt.»

Genau und effizient messen und vergleichen

Gemessen und verglichen wurden sowohl Kenndaten der jeweiligen Werkzeugaufnahme wie Unwucht und Rundlaufgenauigkeit als auch beim Bearbeiten auftretende Merkmale wie die Spanqualität und die Geräuschentwicklung. «In drei von vier Kategorien schnitten unsere Produkte am besten ab, was natürlich eine willkommene Bestätigung unserer Arbeit ist. Wir konnten sowohl die bisherigen Vergleichsmethoden den neuen Messwerten gegenüberstellen als auch erkennen, inwieweit welches Produkt bestimmte Anforderungen erfüllt», erläutert Siragna.

Dabei wurde bei allen Tests ein Karbid-­Bohrwerkzeug auf Vergütungsstahl (C45E) eingesetzt und bei einer Bohrtiefe von 12 mm die seitliche Zustellung von anfangs 0,5 mm schrittweise erhöht bis auf 6 mm. Dabei zeigte sich, dass die Werkzeughalter von Big Kaiser besonders in den Kategorien Spannzangenfutter und Hydrodehnspannfutter der sukzessiven Erhöhung der Zustellung am besten widerstehen: Es kommt zwar verstärkt zu Vibrationen, diese bleiben jedoch konstant beziehungsweise im akzeptablen Bereich.

«Die Software von Kistler ist sehr gut – sie kann noch viel mehr, als wir für unsere Zwecke benötigen», berichtet Siragna weiter. «Die Resultate haben unsere Erwartungen mehr als erfüllt und sie konnten auf effiziente Weise erzielt werden. Die Herausforderung lag eher in der richtigen Einordnung der Messergebnisse – wie leitet man aus den vielen farbigen Kurven eine treffende Aussage ab? Dabei hat uns Reinhard Bosshard von Kistler hervorragend unterstützt. Dank seiner Erfahrung mit Dynoware konnte er uns anleiten und Hilfestellung geben.»

Was ist der Vorteil der Zerspankraftmessung, wenn es um die Evaluierung der Leistungsfähigkeit von Zerspanungswerkzeugen geht? Die Zerspankraft steht für viele Kombinationen aus Werkzeug und Werkstoff in direktem Verhältnis mit der Standzeit eines Werkzeugs. Durch die Auswertung der Kraftverläufe und Trends kann in Standzeitversuchen auf die für die Werkzeugbelastung verantwortlichen Verschleissmechanismen geschlossen werden, um daraus geeignete Verbesserungsmassnahmen abzuleiten. Auch die Stabilität steht in direktem Zusammenhang mit der Zerspankraft. So kann aus der Dynamik der Kräfte ein Einfluss auf die Stabilität abgeleitet werden, bevor es zu sichtbaren Effekten kommt. Zudem werden interessante Einblicke in den Prozess möglich: Die Zerspankraftmessung zeigt beispielsweise auf einen Blick, ob das Anschneiden – der Zeitpunkt, bei welchem das Werkzeug ins Material eintaucht – für hohe Kraftausschläge sorgt.

Messdaten fördern Verkauf und unterstützen Entwicklung

Die Ergebnisse der vergleichenden Leistungstests mit Messtechnik von Kistler kann man bei Big Kaiser auch für die Entwicklung nutzen: «Auf der einen Seite sehen wir noch genauer, wo wir gut sind im Vergleich zum Wettbewerb und wo unsere Schwächen liegen. Damit wird eine noch gezieltere Entwicklung möglich», erklärt Siragna. «Auf der anderen Seite gewinnen wir Argumente für den Vertrieb und können dem Kunden genau sagen, was aus unserer Sicht möglich ist und was nicht – oder wo er zum Beispiel in ein teureres Werkzeug investieren sollte, um langfristig bessere Ergebnisse zu erzielen und damit Kosten zu sparen.»

Welche Trends prägen darüber hinaus die Branche? Siragnas abschliessender Ausblick: «Generell wird immer mehr Sensorik direkt in die Werkzeuge integriert. Neben der Zustandsüberwachung geht es dabei ganz klar in Richtung Vernetzung aller Systeme und Komponenten einer Fertigungsumgebung. Im Zuge dessen werden auch zunehmend Werkzeugdaten von Kunden angefragt, die wir ihnen in verschiedenen Formaten zur Verfügung stellen. Industrie 4.0 ist für Big Kaiser ein wichtiger Fokus und Innovationstreiber. Wir gehen jedoch nicht jeden Trend zur Digitalisierung bedenkenlos mit, sondern prüfen genau, was wir wie realisieren und welcher Mehrwert sich dadurch für den Kunden ergibt – etwa in den Bereichen Direktmesssysteme oder drahtlose Steuerungs- und Überwachungssysteme, wo gerade viel passiert.» SMM
