CFK-Pinole CFK für mehr Effizienz bei Werkzeugmaschinen

Redakteur: Anne Richter

>> Der vom Augsburger Ingenieurbüro Roschiwal + Partner entwickelte CFK-Schlitten für Fräsmaschinen zeigt ein wesentlich besseres Eigenschwing- und Dämpfungsverhalten als ähnliche Stahlkonstruktionen. In einer Kooperation mit der Reutlinger Hochschule wird eine Testreihe dazu gefahren. Aufgrund der beachtlichen Gewichtsersparnis wird die gesamte Maschine entlastet und schnellere Fertigungszeiten können realisiert werden.

Firmen zum Thema

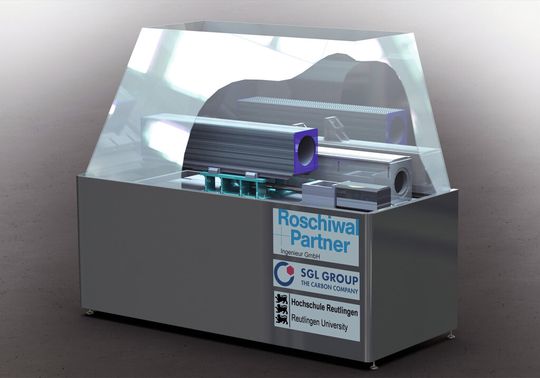

Versuchsaufbau zur Messung von Dämpfungs- und Eigenschwingungsverhalten der CFK-Pinole im Vergleich zur Stahlpinole.
Versuchsaufbau zur Messung von Dämpfungs- und Eigenschwingungsverhalten der CFK-Pinole im Vergleich zur Stahlpinole.
(Bild: Roschiwal)

ari. Was dem Rennsport recht ist, müsste doch auch den Produktionsmaschinen zur Ehre gereichen. Gemeinsam mit der SGL Group hatte deshalb die Roschiwal + Partner Ingenieur GmbH, Augsburg, im vergangenen Jahr einen Schlitten für Fräsmaschinen auf CFK-Basis entwickelt und gebaut. Der Prototyp hatte auf der EMO 2011 in Hannover Premiere gefeiert und spontan ein breites Interesse in der Fachwelt ausgelöst.

Verbessertes Dämpfungs- und Eigenschwingungsverhalten

Zu diesem Kreis zählte auch Professor Paul Helmut Nebeling, Lehrstuhlinhaber für Werkzeugmaschinen, Fertigungssysteme und Steuerungstechnik an der Hochschule Reutlingen. Den Wissenschaftler interessierte besonders das Dämpfungs- und Eigenschwingungsverhalten der CFK-Konstruktion im Vergleich zu einer herkömmlichen Stahlpinole. Um aussagefähige Vergleichszahlen zu erhalten, liess er am Institut den CFK-Schlitten exakt aus Stahlblech nachbauen.

Die Versuchsreihe ist zwischenzeitlich gestartet, Versuchsobjekte und Aufbau werden im Rahmen einer gemeinsamen Messepräsentation auf der diesjährigen AMB in Stuttgart präsentiert. «So viel lässt sich bereits heute sagen: Eigenschwingungs- und Dämpfungsverhalten der CFK-Pinole sind signifikant besser als die der Stahlkonstruktion», kommentiert Professor Nebeling den Status quo der Resultate und geht davon aus, dass validierte Werte bereits zur AMB 2012 vorliegen.

Reduzierte Bearbeitungszeiten dank CFK-Pinole

Und die erwartet Robert Merk, technischer Geschäftsführer bei Roschiwal + Partner, mit Spannung: «Wenn sich die ersten Anzeichen der Versuche bestätigen, lassen sich die Bearbeitungszeiten durch die CFK-Pinole messbar senken, denn das bessere Dämpfungsverhalten ermöglicht höhere Schnittgeschwindigkeiten. Darüber hinaus würde das im Vergleich zum Stahlschlitten optimierte Schwingungsverhalten eine verbesserte Oberflächenqualität nach sich ziehen – Eigenschaften also, die unmittelbar dem Anwender spanabhebender Bearbeitungsmaschinen zugutekommen.» Sie sind das Resultat der Grundkonstruktion des neuen Schlittens, dessen 12 bis 14 Kohlefaserlagen auf die unterschiedlichen Kraftflüsse ausgerichtet sind. Zwei trapezförmige, über die gesamte Höhe der Pinole verlaufende Schubstege leiten die Reaktionskräfte aus der Vorschubbewegung in die tragenden Wände, und ein Hartschaumkern sorgt sowohl für die exakte Formgebung der CFK-Lagen als auch für die notwendige Dämpfung.

Gewichtsersparnis erlaubt schnellere Bewegungen

Die drastische Gewichtsersparnis der CFK-Konstruktion – rund 30 Kilogramm stehen hier 75 Kilogramm einer Leichtbaukonstruktion aus Stahlblech gegenüber – lässt darüber hinaus schnellere Bewegungen zu und entlastet die gesamte Maschine. Die Antriebe erzeugen bei gleicher Leistung bessere Beschleunigungs- und Bremswerte, was die Durchlaufzeiten verkürzt und die Fertigungskosten senkt.

Bei identischen Werten erfordert das geringere Massenträgheitsmoment eine vergleichsweise geringere Antriebsleistung. Ebenso lassen sich die Massen der nachgelagerten Baugruppen wie Kreuzschlitten, Querbalken oder Maschinenständer bei Bedarf reduzieren, denn alle Bauteile, welche die Beschleunigung des Schlittens belasten, werden durch die leichtgewichtige CFK-Pinole entlastet. Die gesamte Konstruktion ist ebenso zum Patent angemeldet wie technische Detaillösungen und wird dem deutschen Werkzeugmaschinenbau erneut einen internationalen Wettbewerbsvorteil bescheren. <<
