Closed Loop: Automatisieren ohne Verzögerung

Index Closed Loop Closed Loop: Automatisieren ohne Verzögerung

01.06.2023 Von Nastassja Neumaier Lesedauer: 1 min

Anbieter zum Thema

Nordson (Schweiz) AG - EFD Dosiertechnik

Die Index-iXcenter-Automatisierungslösungen eignen sich nicht nur für das Be- und Entladen von Index- und Traub-Maschinen, sie bereiten auch den Weg zu einer automatisierten Prozessführung.

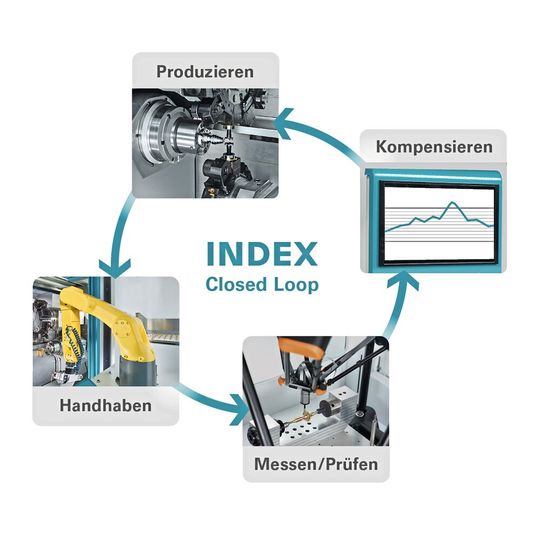

Geschlossener Regelkreis: Closed Loop in der von Index angebotenen Form.
(Bild: Index)

Liegt das Werkstück erst einmal lageorientiert in der Roboterhand, lässt sich auf einfache Weise eine Qualitätskontrolle realisieren. Erforderlich sind lediglich eine Messeinrichtung, entsprechende Messsoftware sowie die Index-Closed-Loop-Schnittstelle.

Unter Closed Loop versteht man einen geschlossenen Regelkreis, der – in der von Index angebotenen Form – die Elemente «Produzieren, Handhaben, Messen/Prüfen und Kompensieren» enthält.

Automatisieren mit prozessbegleitender Messtechnik

Das in der Roboterzelle iXcenter installierte Prüfgerät Equator von Renishaw erfasst die für das jeweilige Bauteil relevanten Masse, die in Echtzeit von der intelligenten Prozessregelung (IPC) gelesen werden. Es kommuniziert über die Closed-Loop-Schnittstelle des Index iXpanels mit der Maschinensteuerung. Die Schnittstelle erlaubt es, die übermittelten Messmerkmale auf die betroffenen Werkzeuge zurückzuführen und entsprechende Korrekturen anzuwenden.

Der Umgang mit der Messstrategie-Software ist einfach: Der Anwender kann dort individuell für jedes Bauteil die erforderlichen Messvorgänge bis hin zur 100%-Messung vorgeben, ausserdem Toleranzbänder und Korrekturkennwerte festlegen. Dementsprechend werden die Werkzeugkorrekturen aktualisiert und eine durchgängig automatisierte Prozesskontrolle ohne jeglichen Bedienereingriff ermöglicht. So lassen sich die üblichen Ursachen von Prozessinstabilität – zum Beispiel Werkzeugverschleiss und thermische Einflüsse – ausgleichen. Die Analyse wird sowohl auf dem Panel an der Messzelle als auch auf dem iXpanel-Cockpit grafisch dargestellt, wodurch sich der Anwender jederzeit ein Bild vom Trendverlauf machen kann.

Der Index Closed Loop überzeugt vor allem dadurch, dass sich Toleranzen durch einen geregelten Prozess, statt statischer Prozesskontrolle und manuellen Korrekturen, einhalten lassen. Dies geschieht unmittelbar ohne Verzögerung, also ohne Wartezeit auf den Messraum, was eine autonome Produktion ermöglicht. - neu - SMM

(ID:49491197)
