Integrierte Antriebstechnik reduziert Maschinen-Footprint und Platzbedarf im Schaltschrank

Dezentrales Servoantriebssystem

| Redakteur: Silvano Böni

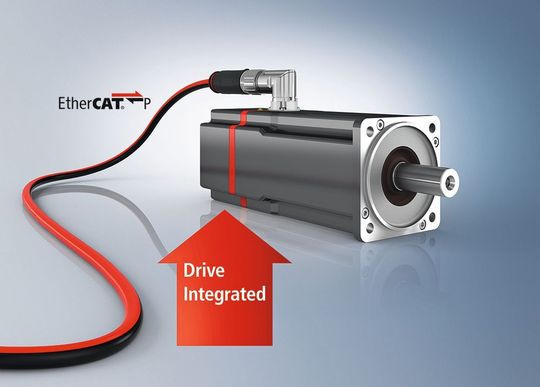

(Bild: Beckhoff)

Das dezentrale Servoantriebssystem AMP8000 eröffnet neue Wege für modulare Maschinenkonzepte. Der AMP8000 integriert den Servoantrieb direkt in den Servomotor in sehr kompakter Bauform.

Durch die Verlagerung der Leistungselektronik direkt an die Maschine reduziert sich der Platzbedarf im Schaltschrank auf ein einziges Koppelmodul, das mit nur einem Kabel über ein Verteilermodul mehrere Servoantriebe versorgt. Das Ergebnis: eine signifikante Einsparung von Material, Platz, Kosten und Montageaufwand.

Reduzierter Platzbedarf

Mit dem AMP8000 reduziert sich der Platzbedarf für den Antrieb im Schaltschrank auf ein einziges Koppelmodul. Dieses kann über das ebenfalls per EtherCAT P, also über nur ein Kabel für EtherCAT und Power, verbundene IP-65-Verteilermodul AMP8805 bis zu fünf dezentrale Servoantriebe AMP8000 ansteuern. Dabei ist das gesamte System kaskadierbar, sodass auch komplexe Systeme mit einfachem Topologieaufbau realisiert werden können. Vorkonfektionierte Anschlussleitungen erleichtern die Logistik erheblich und minimieren die Fehler während der Verdrahtung. Die Kabeltrassen zum Motor und der Montageaufwand werden deutlich reduziert.

Antriebsintegration konstruktiv optimal umgesetzt

Die Integration des Antriebs ist beim AMP8000 kompakt umgesetzt worden. Durch das am hinteren Wellenende des Servomotors angebrachte Leistungsmodul sind die Anbaumasse des dezentralen Servoantriebs mit dem der entsprechenden Standard-Servomotoren der AM8000-Baureihe identisch. Lediglich die Baulänge ist um ca. 7 cm grösser. Für Maschinenbauer bedeutet dies einen nur minimalen zusätzlichen Platzbedarf sowie die Möglichkeit des einfachen Konzeptwechsels – ohne die Notwendigkeit zu konstruktiven Änderungen. Gleichzeitig entfällt der Grossteil der bisher erforderlichen Verkabelung. Erhältlich ist das dezentrale Servoantriebssystem AMP8000 in den Flanschgrössen F4 und F5. Zur Verfügung stehen verschiedene Ausführungen mit 0,61 bis 1,23 kW Nennleistung und 2,00 bis 4,8 Nm Stillstandsdrehmoment (F4) bzw. 1,02 bis 1,78 kW Nennleistung und 4,10 bis 9,7 Nm Stillstandsdrehmoment (F5). Standardmässig sind die Sicherheitsfunktionen STO und SS1 integriert; in Vorbereitung sind die erweiterten Safe-Motion-Funktionen.
