Schneller, besser, weniger Schnittkräfte

Die perfekte Kombination

| Redakteur: Silvano Böni

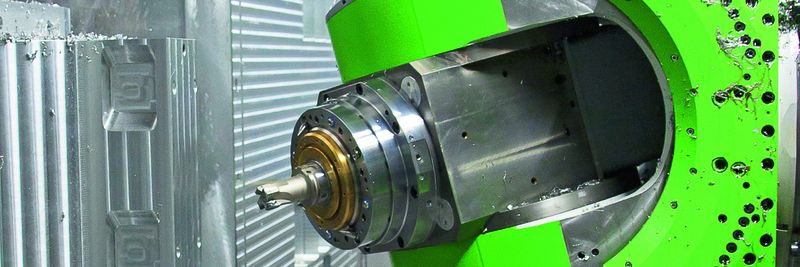

Das Horizontal-Bearbeitungszentrum, der 3-Achs-Fräskopf und der ISO-Eckfräser SPM-Rough erreichen im Zusammenspiel beste Ergebnisse.
Bildergalerie: 4 Bilder
Das Horizontal-Bearbeitungszentrum, der 3-Achs-Fräskopf und der ISO-Eckfräser SPM-Rough erreichen im Zusammenspiel beste Ergebnisse. (Bild: Mapal)

Die optimale Bearbeitungsmaschine + das optimale Werkzeug = die perfekte Kombination. So werden wirtschaftliche Prozesse und überzeugende Bearbeitungsergebnisse möglich. Ein Beispiel dafür ist die Kooperation zwischen dem Maschinenhersteller Zimmermann und Mapal. Für Vorführungen und Maschinenabnahmen stattet Zimmermann sein neues Horizontal-Bearbeitungszentrum mit Fräsern der Zerspanungsspezialisten aus.

Speziell für die Bearbeitung von Strukturbauteilen in der Luftfahrtindustrie hat die F. Zimmermann GmbH ihr erstes Horizontal-Bearbeitungszentrum entwickelt. Die Strukturbauteile aus Aluminium, beispielsweise Flügelteile und Spante, werden meist aus dem Vollen gefräst – mit bis zu 95 Prozent Materialabtrag. Hierbei ist die fehlerfreie Bearbeitung in Bezug auf Masshaltigkeit und Oberflächenbeschaffenheit entscheidend. Zusätzlich stellt die Bauteilstruktur, die mit zunehmendem Materialabtrag immer empfindlicher wird, eine Herausforderung dar. Um den Fräsprozess auch in diesen Bereichen hocheffizient zu gestalten, bietet das neue Bearbeitungszentrum FZH maximale Steifigkeit. Denn: Die Kerntechnologie des neuen 5- beziehungsweise 6-Achs-Horizontal-Bearbeitungszentrums ist ein robuster, wassergekühlter Fahrständer. Wo gängige Maschinenkonzepte an hebelbedingten Abweichungen bei zunehmend ausgefahrenem Schlitten leiden, nimmt bei der neuen Zimmermann-Maschine der Führungswagenabstand bei zunehmender Eintauchtiefe in das Material zu. Dadurch wird die Steifigkeit sogar noch erhöht. Um maximale Effizienz zu erreichen, setzt Zimmermann den eigenen patentierten 3-Achs-Fräskopf M3ABC im Bearbeitungszentrum ein. Insbesondere in den Taschenecken eines Werkstücks muss dieser Fräskopf nur geringe Schwenkbewegungen ausführen – dadurch kann der Vorschub weitestgehend konstant gehalten und somit die Bearbeitungszeit signifikant verkürzt werden.

Der Beginn

Bei einer Open-House-Veranstaltung vergangenen Sommer zeigte Zimmermann den Besuchern das neue Bearbeitungszentrum mit Werkzeugen von Mitbewerbern. Diese Werkzeuge blieben allerdings hinter der Erwartungshaltung zurück und konnten die Leistung der Maschine nicht ausreizen. «Warum nicht die Mapal-Werkzeuge auf ihre Leistungsfähigkeit testen?», dachten sich bei dieser Gelegenheit die Verantwortlichen bei Zimmermann, denn Mapal stellte seine Fräser für die Hochvolumenzerspanung bei der Veranstaltung ebenfalls vor. Gesagt, getan. Kurze Zeit später realisierten die Vertreter beider Unternehmen gemeinsam umfängliche Fräsversuche mit verschiedenen Werkzeugen.

Die Fräser

«Unser Ziel war es, die optimalen Werkzeuge aus unserem Portfolio für die Bearbeitungen auf der Zimmermann-Maschine auszuwählen», erklärt Dietmar Maichel, Project Manager 3D-Milling bei Mapal. Das Portfolio des Werkzeugherstellers umfasst verschiedene Fräser für die unterschiedlichen Aufgaben bei der Hochvolumenbearbeitung von Strukturbauteilen aus Aluminium. Die Werkzeuge sind genau für den Einsatz auf solchen Hochleistungsmaschinen, wie der von Zimmermann, konzipiert. Die SPM-Fräser sind als VHM-Ausführung sowie mit PKD- und ISO-Schneiden verfügbar. Insgesamt vier Werkzeuge kommen heute für Schrupp- und Schlichtbearbeitungen mit unterschiedlichen Anforderungen bei Zimmermann zum Einsatz.

Titan gekonnt gefräst

Mapal: Walzenstirnfräser mit ISO-Wendeschneidplatten für Titan-Strukturbauteile

Titan gekonnt gefräst

15.11.16 - Mapal hat für die herausfordernde Bearbeitung von Integral- und Strukturbauteilen aus Titan einen innovativen Walzenstirnfräser mit ISO-Wendeschneidplatten entwickelt, der durch weichen Schnitt, hohe Laufruhe und absolute Prozesssicherheit auch bei hohem Aufmass überzeugt. lesen

Das Zusammenspiel

«Die perfekte Kombination – die Maschine, der 3-Achs-Fräskopf und die Werkzeuge von Mapal sorgen für einen echten Performanceboost für den Nutzer», freut sich Steffen Nüssle, Verkaufsleiter Export sowie Leiter Anwendungstechnik bei Zimmermann, direkt nach den ersten Tests. «Mit dem ISO-Eckfräser SPM-Rough haben wir die besten Ergebnisse erreicht, die wir je mit einem Werkzeug mit Wendeschneidplatten erzielt haben.» Die ISO-Werkzeuge mit polierten Wendeschneidplatten sind die neusten Produkte in der SPM-Reihe von Mapal. Auch der SPM-Rough mit Wellenprofil übertraf die Anforderungen an den Materialabtrag bei exzellenter Laufruhe. «Die Komplettbearbeitung einer Tasche 190 x 190 x 40 mm ist nun umgerechnet in unter einer Minute möglich», erläutert Nüssle.

In der Zerspanungsbranche verschläft Niemand Trends

EMO Hannover 2017

In der Zerspanungsbranche verschläft Niemand Trends

13.07.17 - Wenn die EMO Hannover 2017 vom 18. bis 23. September das Fachpublikum auf eine Reise durch die Welt der Metallbearbeitung einlädt, darf man besonders auf aktuelle Trends aus der Zerspanung gespannt sein. Innovative Lösungen werden unter anderem aus den Bereichen Werkzeuge, Additive Fertigung, Werkzeugmaschinen, Spannmittel und Automatisierung erwartet. lesen

Die Gegenwart

Die Praktiker bei der F. Zimmermann GmbH sind überzeugt von den Mapal-Werkzeugen. «Der Einsatz der SPM-Fräser hat uns bei der Aluminiumbearbeitung einen Quantensprung beschert. Und uns gezeigt, was die perfekte Kombination aus Werkzeug und Maschine hinsichtlich der Leistungsfähigkeit bedeutet», sagt Nüssle. Inzwischen sind die Werkzeuge deshalb das Mittel der Wahl, wenn es für Zimmermann an Maschinenabnahmen oder Vorführungen bei Kunden aus der Luftfahrtindustrie geht.

Die Zukunft

Die Maschinen von Zimmermann eignen sich nicht nur für die Bearbeitung von Metallen. «Viele unserer Kunden fertigen Bauteile aus Composite-Materialen», verrät Steffen Nüssle. Und auch in diesem Bereich möchte Zimmermann Versuchsbauteile mit Mapal-Werkzeugen fräsen. «Wir sind optimistisch, dass wir mit den Fräsern zur Composite-Bearbeitung genau wie im Aluminiumbereich eine neue Geheimwaffe finden, um die Leistungsfähigkeit unserer Maschinen noch besser ausschöpfen zu können.» Die entsprechenden Planungen sind im vollen Gange. SMM
