Dihawag: Kühlmantel für schnell drehende Werkzeuge

>> Bei der Hochgeschwindigkeitsbearbeitung beeinflussen häufig Luftver- wirbelungen den Kühlschmierstoff (KSS), sodass er nicht optimal aufs Werkzeug gelangt. Die Haimer GmbH bietet daher ihre Schrumpfaufnahmen mit dem neu entwickelten Cool-Flash-System an, bei dem sich der Kühlschmierstoff wie ein Mantel um das Werkzeug legt und dadurch unempfindlich gegen der- artige Störungen ist.

Anbieter zum Thema

Rhenus Lub GmbH & Co KG

Blaser Swisslube AG

Mikron Switzerland AG, Division Tool

Haimer GmbH

Wer mit Hochgeschwindigkeit zerspant, kennt das Problem: Durch die enormen Drehzahlen erzeugt das Werkzeug Luftverwirbelungen, die den Kühlschmierstoff davon abhalten, wie gewünscht aufs Werkzeug zu treffen. Anstatt dieses von Spänen freizuspülen und zu kühlen, zerstäubt ein Grossteil bereits vor dem Auftreffen.

Auf Schrumpfaufnahmen abgestimmt

Der Spannmittelspezialist Haimer GmbH hat mit dem Cool-Flash-System eine Lösung entwickelt, die einen optimalen KSS-Fluss gewährleistet. Das Unternehmen bietet diese optional für seine Schrumpfaufnahmen an, die aufgrund ihrer besonders hohen Rundlaufgenauigkeit für die Hochgeschwindigkeitsbearbeitung prädestiniert sind.

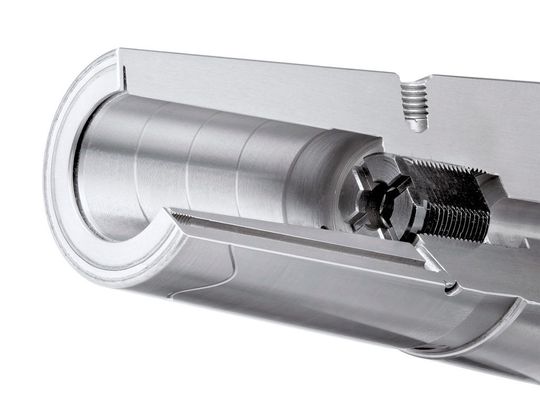

Beim Cool-Flash-System werden – ähnlich wie beim für normale Zerspanung bekannten Cool-Jet-System – Bohrungen ins Spannfutter eingebracht, durch die der Kühlschmierstoff bis zur Stirnfläche des Futters transportiert wird. Während beim Cool-Jet-System die Flüssigkeit das Futter strahlförmig Richtung Werkzeugschneide verlässt, bietet Cool Flash an dieser Stelle den entscheidenden Unterschied. An der Stirnseite des Cool-Flash-Futters sitzt eine Scheibe, die zum Werkzeug hin einen schmalen, umlaufenden Spalt freilässt. Dort sammelt sich beim Cool Flash der Kühlschmierstoff, baut einen Hochdruck in dieser Kammer auf und verteilt sich über den ganzen Umfang des Werkzeugschaftes.

Geschlossener KSS-Mantel

Aus diesem kleinen Reservoir fliesst er als geschlossener Mantel unmittelbar am Werkzeugschaft entlang und ist dadurch unempfindlich gegenüber Luftverwirbelungen. Am Ende des Schaftbereichs wird der Kühlschmierstoff zwangsläufig in die Spannuten gedrückt, spült diese frei und gelangt selbst bei höchsten Drehzahlen ohne zu zerstäuben direkt zu den Werkzeugschneiden, wo er seine Kühlwirkung entfalten kann.

Keine zusätzlichen Hülsen notwendig

Im Vergleich zum Stand der Technik bietet das neue Haimer-Cool-Flash-System den entscheidenden Vorteil, dass zur optimalen Kühlung keine zusätzlichen Hülsen oder separate Aufnahmen erforderlich sind, die beim Schrumpfprozess Mehraufwand mit sich bringen. Die Schrumpffutter können auch mit Cool-Flash-Option «normal» ein- und ausgeschrumpft werden. Ferner bleibt die Stabilität, Steifigkeit und Störkontur der Original-Aufnahme unverändert. <<
