Nanokristalline CVD-Schicht für Bearbeitung von Composite-Werkstoffen Effiziente CFK-Bearbeitung in der Luftfahrt

Anbieter zum Thema

Oerlikon Balzers Coating AG

Rhenus Lub GmbH & Co KG

Walter Meier (Fertigungslösungen) AG

Mikron Switzerland AG, Division Tool

Faserverbundwerkstoffe machen Flugzeuge leichter, aber nicht die Zerspanung. Wie sich beim komplexen Bohren in Composite-Bauteilen dennoch Standzeiten verdreifachen und Werkzeugkosten senken lassen, zeigen der Werkzeuganbieter C6 Composite Tooling und sein Beschichtungspartner Oerlikon Balzers mit einem Gesamtpaket aus Werkzeug und der CVD-Diamantbeschichtung «Baldia Composite DC» für den Aerospace-Kunden FACC.

Carbonfaserverstärkte Kunststoffe (CFK) beflügeln den Flugzeugbau geradezu. Vorreiter wie Airbus A350 und Boeing 787 Dreamliner haben den Anteil an Faserverbundstoffen längst auf 30 bis 50 Prozent hochgeschraubt – Tendenz steigend. Dabei ist die wirtschaftliche Fertigung von CFK-Teilen ein Dauerthema, das führende Aerospace-Zulieferer wie die österreichische FACC AG heute wie morgen antreibt.

CFK-Composites sind sehr inhomogen

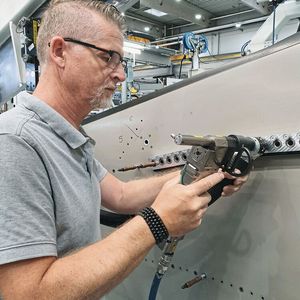

Potenzial dafür eröffnen zum Beispiel die Hunderttausenden Bohrungen zur Montage der Bauteile eines Passagierflugzeugs. Gebohrt wird teils per Hand mit halbautomatischen präzisen Bohrvorschubeinheiten, teils mit CNC-Maschinen oder Bohrrobotern, die sich flexibel an den Rumpf oder andere Teile anpassen und automatisiert fortbewegen.

Bildergalerie

Dabei dringen die Werkzeuge durch 11 bis 25 Millimeter dickes Material und bohren Löcher mit Toleranzen von wenigen zehn Mikrometern. Die hochabrasive Zerspanung fordert ein Werkzeug extrem. Anders als Metallwerkstoffe sind CFK-​Composites sehr inhomogen, es gibt verschiedenste Faser- und Schichtaufbauten, die präzise und ohne Ausbrüche zu durchdringen sind.

Komplettlösungen zur Bearbeitung von Leichtbauwerkstoffen

Spezialist für solche Höchstansprüche ist C6 Composite Tooling aus Buchen in Baden-Württemberg. Die Odenwälder bieten Komplettlösungen zur Bearbeitung von Leichtbauwerkstoffen in den Zielmärkten Automotive, Luftfahrt und Schienenverkehr. Für FACC erarbeiteten sie einen optimierten Zerspanungsprozess samt Werkzeug für Bohrungen in Winglets. Diese Verlängerungen an den Flügelspitzen verringern den Luftwiderstand und helfen Treibstoff, Emissionen und Lärm zu reduzieren.

Standzeiterhöhung: Von 80 auf 250 Bohrungen

Zu verbessern war ein Bohrprozess mit einer teuren Werkzeuglösung, die jedoch nur eine Standzeit von 80 Bohrungen erreichte. Der Durchbruch gelang mit Einbezug des Beschichtungspartners Oerlikon Balzers. Im gegenseitigen Austausch wurden unterschiedliche Werkzeug-Substrate und -Geometrien, Produktions- und Prozessparameter ausgetestet und auf die Diamantbeschichtung «Baldia Compo­site DC» angepasst. Die nanokristalline CVD(Chemical Vapour Deposition)-Schicht dient speziell der Bearbeitung von Composite-Werkstoffen, zeigt eine sehr hohe abrasive Verschleissfestigkeit und ermöglicht optimale Prozesssicherheit und perfekte Bohrungsqualität.

Geringere Werkzeugkosten

Im Einsatz erzielte sie exzellente Ergebnisse: Der finale beschichtete One-Shot-Bohrer kam mit 250 Bohrungen auf eine über dreimal höhere Standzeit, die Werkzeugkosten sanken um mehr als die Hälfte.

«Die intensive, enge Partnerschaft war unverzichtbar für die Entwicklung des optimal zusammengestellten Produkts mit Substrat, Vorbehandlung und Beschichtung. Ohne die Beschichtung hätten wir keinen wirtschaftlichen Bohrprozess erreichen können», bewerten Sebastian Herkert, Technischer Vertriebsleiter bei C6, und Gerhard Hagedorn, Leiter Customer Support Diamond von Oerlikon Balzers, unisono das Projekt.

Den Erfolg bestätigt auch der gemeinsame Kunde: «Werkzeug und Beschichtung funktionieren in allen Applikationen, auf halbautomatischen Bohrvorschubeinheiten sowie auf CNC-Maschinen. Besonders erfreut sind wir natürlich über die hohe Wirtschaftlichkeit der Bohranwendung, über geringere Werkzeugwechsel- und Nebenzeiten. Dies unterstützt unsere zentralen Ziele», äussert sich Andreas Mayer, Engineer Automation Technology von FACC. (böh) SMM
