Feas GmbH: Doppelschaltnetzteil

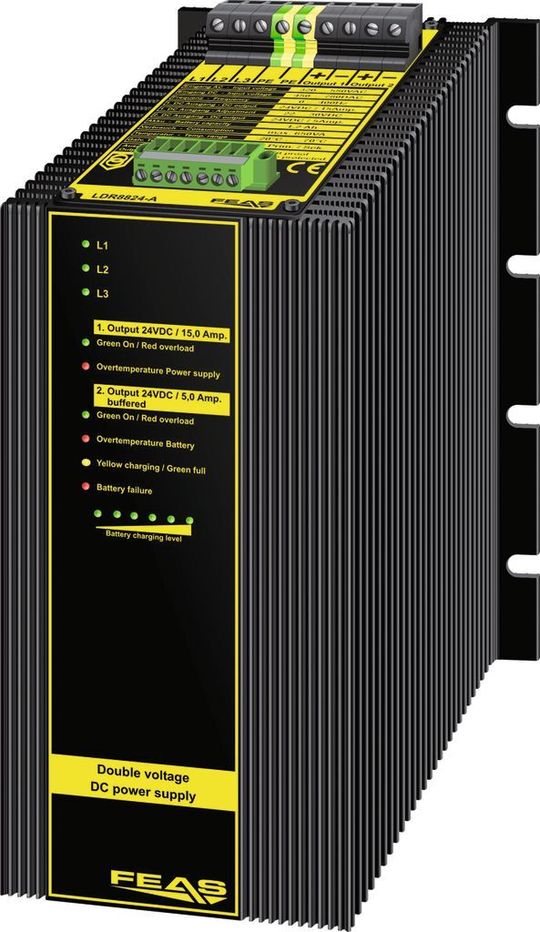

Mit der Computerisierung ist es notwendig, die Steuerelektronik kontrolliert zu beenden. Nur so ist eine Datensicherung oder Fehlerspeicherung möglich, um das System nach Rückkehr der Versorgungsspannung wieder ordnungsgemäss zu starten. Das Unternehmen Feas hat dafür das Doppelschaltnetzteil LDR8824 entwickelt, welches die Steuerelektronik getrennt von der Leistungselektronik mit jeweils 24 VDC speist. Der Ausgang für die Steuereinheit kann dabei mittels eines integrierten USV-Systems den Ausfall der Versorgungsspannung puffern und gibt der Steuerung die Möglichkeit, den Prozess kontrolliert zu beenden. Der eingesetzte NiCd-Akku besitzt eine Kapazität von 1,2 Ah und wird mittels Mikroprozessortechnik geladen und überwacht, um einen langen Einsatz zu gewährleisten. Die Pufferzeit ist dabei abhängig von der Last, kann aber begrenzt werden und ist werkseitig auf 3 Minuten eingestellt. Komplett in Giessharz vergossen vereint das Netzteil Steuereinheit und Akku in einem modern designten Gehäuse mit kompakten Massen. Eingangsseitig ist das Netzteil für 320–550 VAC (0–400 Hz) oder 450–780 VDC konzipiert und bietet eine Nennausgangsleistung von 480 Watt, welche auch bei Ausfall einer Phase bereit steht. Der Ausgang für die Leistungselektronik ist mit 24 VDC und 15 A dimensioniert und kann im Boostbetrieb bis zu 20 A leisten. Der Ausgang für die Steuerelektronik ist mit 5 A, im Boostbetrieb mit bis zu 6 A, belastbar und somit ebenfalls in der Lage, Lasten mit hohen Anfahrströmen zu starten. Die Ausgänge sind standardgemäss kurzschlussfest, überlast- und leerlaufsicher und potentialfrei nach VDE 0551. Um eine Zerstörung durch Überlastung zu verhindern, ist das LDR8824 mit einer thermischen Überwachungsfunktion ausgestattet, welche durch eine LED angezeigt wird. <<
