Platzsparende Feinstfiltration von Kühlschmierstoffen Feinstfiltration beim Werkzeugschleifen: kompakt und leistungsstark

| Redakteur: Anne Richter

Der Filterhersteller Vomat unterstützt Werkzeughersteller und Nachschleifer mit fortschrittlicher Feinstfiltrationstechnologie. Dabei integrieren die Maschinenbauer aus Treuen ihre leistungsstarke Technik in kompakten Anlagenmassen und sparen so beim Kunden wertvollen Produktionsplatz ein.

Firmen zum Thema

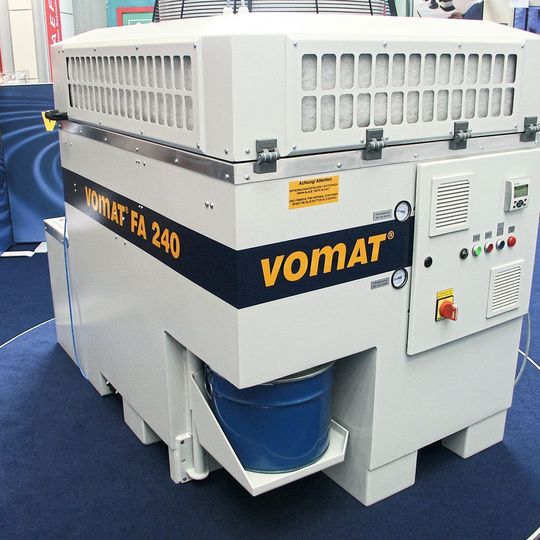

Vomat Feinstfilter-Anlagen gibt es in verschiedenen Baugrössen: wie etwa die FA 240 mit 240 Liter/Minute Durchflussmenge mit einer Baugrösse von L 1600 x B 1000 x H1200 mm. Die Kompaktheit hält den Transportaufwand gering, erleichtert Umbaumassnahmen und verschafft dem Werkzeugherstelller mehr Platz in der Halle.
Vomat Feinstfilter-Anlagen gibt es in verschiedenen Baugrössen: wie etwa die FA 240 mit 240 Liter/Minute Durchflussmenge mit einer Baugrösse von L 1600 x B 1000 x H1200 mm. Die Kompaktheit hält den Transportaufwand gering, erleichtert Umbaumassnahmen und verschafft dem Werkzeugherstelller mehr Platz in der Halle.
(Bild: Vomat)

Nicht nur Werkzeughersteller können ein Lied davon singen: Wenn die Konjunktur auf Hochtouren läuft, wird jeder Quadratmeter Produktionsfläche benötigt. Notwendige Peripherieanlagen, wie etwa Feinstfilter zum Säubern von Schleifölen müssen daher nicht nur leistungsstark sein, sondern auch eine platzsparende Lösung darstellen. Steffen Strobel, technischer Vertriebsleiter bei Vomat, Hersteller von Anlagen zur Feinstfiltration von Kühlschmierstoffen (KSS) erklärt dazu: «Beim Werkzeugschleifen sind alle Einzelprozesse Teil einer zusammenhängenden Wertschöpfungskette. Es ist deshalb wichtig, dass auch die Kühlschmiermittel-Filterung nahtlos integriert ist. Dabei wird es immer wichtiger, innovative Feinsfiltratrion in kompakten Massen unterzubringen. Das können wir mit unseren Hochleistungs-Anschwemmfiltern leisten, und so dem Werkzeughersteller modernste Filter auf kleinstem Raum bereitstellen.»

Hoher Reinheitsgrad entscheidend für Massgenauigkeit und Oberflächengüte

So filtern die Vomat-Anlagen im Vollstromverfahren und trennen Schmutz- und Sauberöl zu 100 Prozent. Dabei wird ein hoher Reinheitsgrad der Kühlschmiermittel von NAS 7/8 bzw. 3-5 µm erreicht. Das ist für Massgenauigkeit und Oberflächengüte des Werkstücks mit entscheidend. Darüber hinaus passen sich die KSS-Filtersysteme von Vomat intelligent wechselnden Zerspanvolumina an und leiten die Rückspülzyklen in Abhängigkeit vom Verschmutzungsgrad der Filterelemente ein, so dass die einzelnen Filter zeitversetzt rückgespült werden. Auf diese Weise arbeitet die Anlage energieeffizient, standzeitoptimiert und stets im Takt mit den Schleifmaschinen des Kunden.

Bildergalerie

Steffen Strobel berichtet: «Von der Kleinanlage FA 70 über die Kompaktanlagen FA 120 bis 960 und der Zentralanlage ZFA 1200 – alle Maschinen sind auf höchste Filtrationsleistung, Energieeffizienz und Kompaktheit ausgelegt. Diese Systeme sind dann auf die individuellen Bedürfnisse der Werkzeughersteller und Nachschleifer abgestimmt.» So sind Vomat Feinstfilter-Anlagen speziell für Werkzeugschleifmaschinen zur HM- und HSS-Bearbeitung einsetzbar und gibt es in verschiedenen Baugrössen: Standardmässig von 70 Liter/Minute Durchflussmenge (Baugrösse L 1300 x B 1100 x H 1200 mm) über 120 bis 420 Liter/Minute (Baugrösse 1600 x 1000 x 1200 mm) und bis 960 Litern/Minute (Baugrösse 2500 x 1400 x 1500 mm) sind die Filtersysteme äusserst kompakt, was den Transportaufwand gering hält, Umbaumassnahmen erleichtert und dem Auftraggeber mehr Platz in der Halle verschafft. Steffen Strobel erklärt: «Verschiedene Ausbaumodule ermöglichen es, auf die jeweilige Produktion hin massgeschneiderte Anlagenkonfigurationen auch als Grossfilteranlagen zu installieren. So können etwa Werkzeughersteller und/oder Nachschleifer Zentralfilteranlagen ordern, die ab 1200 Litern/Minute in 1200er Liter-Schritten hochskaliert werden können und mittels einer Reihe von Ausbau- sowie Zusatzmodulen in den Work-Flow integriert werden.»

Geringerer Platzbedarf dank spezieller Bandführung

Ein weiteres Beispiel für platzsparende Hightech-Filtrationstechnologie ist der neue Vomat Unterdruckbandfilter UBF. Mit einer Filterfeinheit von 3 bis 25 µm ist die Anlage optimal geeignet zur Filtrierung von Öl und Emulsion die mit Stahl, HSS, Bindemitteln oder Schleifscheibenpartikeln verunreinigt sind. Steffen Strobel berichtet dazu: «Der Unterdruckbandfilter hat, dank einer speziellen Bandführung, im Gegensatz zu herkömmlichen Anlagen aus dem Marktumfeld, einen rund 70 Prozent geringeren Platzbedarf bei 100-prozentiger Leistung. Wir rechnen im Vergleich mit einer dreifachen Filterleistung pro Quadratmeter Fertigungsfläche. Das ist in Zeiten von teurem Produktionsplatz ein deutlicher Kostennutzen.» -ari- SMM
