Ultrapräzise Spanntechnologie Flexibles Innenspannen mit wechselbaren Spreizhülsen

>> Mit auswechselbaren Spreizhülsen für den Druckspannzangen-Spreizdorn, Typ F, macht Schaublin das Innenspannen flexibler. Damit lassen sich nun grössere Durchmesser wie auch längere, dünnwandige Werkstücke optimal spannen.

Anbieter zum Thema

SYMA-SYSTEM AG

TYP AG

TORNOS S.A.

Schaublin Machines SA

ari. Schaublin bietet traditionell ein komplettes Programm an unterschiedlichen Spannmitteln und Werkzeughaltern zum Abstechen, Drehen, Fräsen und Schleifen an, das sich durch Zuverlässigkeit, Präzision und Haltbarkeit einen renommierten Namen in der Branche verdient hat. Ein besonderes Feld ist Spannen mittels Spreizdornen. Sie dienen dazu, Werkstücke wie Rohre und Hülsen optimal von innen zu fixieren. Gegenüber herkömmlichen Ringfuttern haben Innenspannsysteme den Vorteil, dass sie dank ihrer Konstruktion längere Werkstücke mit kleineren Durchmessern sicher spannen können und einen besseren Rundlauf haben.

Optimales Spannen grösserer Werkstücke

Roland Gerlach, Geschäftsführer der Schaublin GmbH in Langenselbold: «Schaublin bietet neben Monobloc-Spreizdornen für festgelegte Durchmesser nun auch das F-System (Typ F38 und F48) mit auswechselbaren Spreizhülsen an. Dadurch lassen sich nun auch grössere und längere Werkstücke mit Innendurchmessern bis zu 50 mm optimal spannen.»

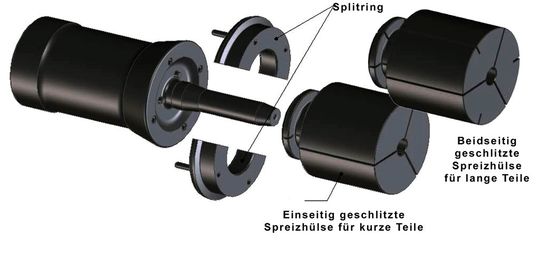

Die Wechselhülsen bietet Schaublin in verschiedenen Ausführungen an, ganz wie es die Kundenanforderungen bedingen. So gibt es Hülsen einseitig geschlitzt für kurze Teile sowie beidseitig geschlitzt zum Spannen längerer Werkstücke über die gesamte Länge der Spreizhülse hinweg. Sondermasse schleift Schaublin auf die benötigten Durchmesser. Die Hülsen lassen sich problemlos und schnell wechseln, sodass etwa kleine und grosse Werkstücke mit einem Grundhalter und Splitring bearbeitet werden können.

Handling spart Zeit und Kosten

Roland Gerlach: «Die neuen Spannmittel sind so präzise und genau, dass mit ihnen auch dünnwandige Rohre etc. absolut sicher gespannt werden können, ohne das Material zu beschädigen. Durch das flexible und bedienerfreundliche Handling des Spannsystems spart der Anwender Zeit und Kosten ein.» <<
