Gleich sechs Neuheiten zur Werkstück-Spanntechnik präsentierte Stark Spannsysteme auf der EMO. Im Zentrum stand der «Stark.spheric» für verzugsfreies Spannen. Er wurde insbesondere für die Volumenzerspanung grosser Werkstücke konzipiert und sei – laut Hersteller – daher gerade im Luftfahrtbereich ein echter Game-Changer. Darüber hinaus gibt es neue Einzugsnippel für das Direktspannen besonders dünnwandiger Bauteile.

Zu den Innovationen bei Schraubstöcken gehören Pendelbacken für den «Hilma.NC» zum Fixieren von Gussteilen und Brennschnitten mit unsauberen Kanten sowie der 5-Achs-Spanner «Hilma.UC 125» mit erweitertem Spannbereich für Schwerlastteile. Zudem wurde der Automations-Schraubstock «Hilma.ASH 125» mit integrierter Sensorik sowie hydraulikfreies Spannen mit 24-Volt-Technologie beim neuen elektrischen Schraubstock «Hilma.EC 100» präsentiert.

Messepremiere: Grosskomponenten spannungsfrei zerspanen

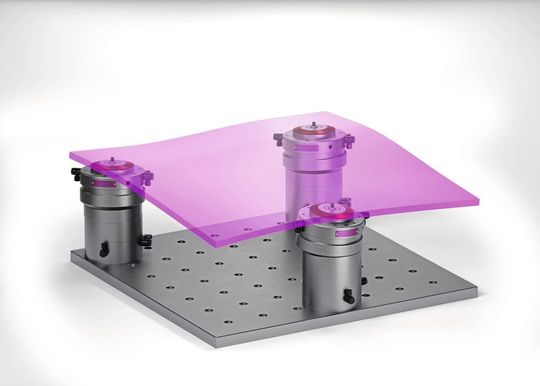

Als Mittel gegen Eigenspannungen bei der Volumenzerspanung, die nach dem Lösen der Spannmittel zu Verzug führen, feierte der «Stark.spheric» Messepremiere. Er begegnet diesem Problem, das beispielsweise in der Luftfahrtindustrie besteht, mit einer Kombination aus Nullpunktspannung, Pendelausgleich und Längenkorrektur.

Bildergalerie

Bildergalerie mit 6 Bildern

Ausgleich von Winkelabweichungen und Längendifferenzen

Das System erlaubt es, Werkstücke zwischen den Bearbeitungsschritten gezielt zu entspannen, ohne die exakte Position zu verlieren – die Nullpunktlage bleibt stets stabil. Winkelabweichungen bis fünf Grad und Längendifferenzen bis 1,5 mm gleicht es prozesssicher aus. Zugleich bleibt die Achsausrichtung erhalten. Dadurch lassen sich selbst schwierige Spannsituationen präzise bewältigen, wie beispielsweise Trägerstrukturen mit zwei Spannpunkten und das Aufspannen von flächigen Bauteilen mit Dreipunkt-Auflage.

Dünnwandige Bauteile direkt spannen

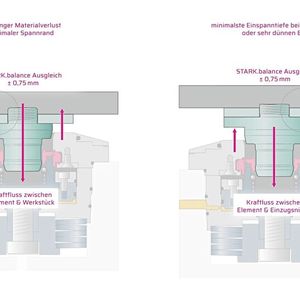

Eine weitere Innovation sind neue Einzugsnippel für die Direktspannung in dünnwandigen Bauteilen. Mit nur drei Millimetern Einschraubtiefe lassen sie sich auch in empfindliche Werkstücke integrieren. Entsprechend gering ist auch der Materialverlust, wenn eine zur Werkstückspannung angebrachte Gewindebohrung nachträglich entfernt wird.

In Kombination mit dem Schnellspannverschluss «Stark.balance» werden durch den Ausgleichsmechanismus selbst ungenaue Bohrungen sicher aufgenommen. Die Direktspannung bietet dabei ohne störende Kanten volle Zugänglichkeit für die 5-Achs-Bearbeitung.

Gussteile und Brennschnitte sicher spannen

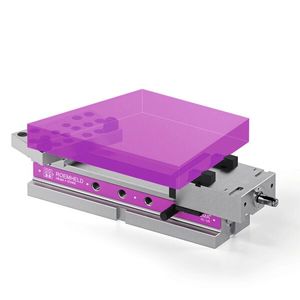

Lösungen für schwierige Spannsituationen bei Gussteilen und Brennschnitte mit unsauberen oder schiefen Kanten bieten jetzt neue Pendelbacken für den 3-Achs-Maschinenschraubstock «Hilma.NC». Er verfügt über Spannkräfte bis 50 kN und erlaubt mit den neuen beweglichen Backen das prozesssichere Spannen bei ungenauen Bauteilkanten.

Niederzugspanner «Hilma.UC 125» mit erweitertem Spannbereich für Schwerlastteile

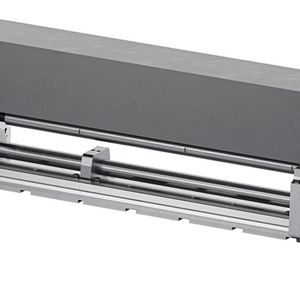

Für grosse und schwere Werkstücke, etwa im Werkzeug- oder Formenbau, hat Stark den modular aufgebauten 5-Achs-Spanner «Hilma.UC 125» erweitert. Eine neue Unterteilverlängerung mit optionaler Mittelbacke erlaubt Spannweiten bis zu einem Meter für schwere Lasten und grosse Bauteile. Die neuen Optionen verbinden den Spanner zu einer geschlossenen Einheit, was das Rüsten erleichtert und auch den direkten Einsatz in einem Nullpunktspannsystem ermöglicht.

Der von Stark entwickelte, hocheffiziente Niederzugmechanismus verhindert das Abheben des Werkstücks, der geschlossene Kraftfluss schützt vor Verformungen der Konstruktion. Die Spannkraft wird über eine Zugspindel mit bis zu 52 kN eingebracht.

«Hilma.ASH 125» Sensorik und Auflagenkontrolle

Für automatisierte Prozesse zeigte Stark die überarbeitete Version des Automations-Schraubstocks «Hilma.ASH 125». Dieser hydraulisch doppeltwirkende Spanner ist nun mit Sensorik zur Überwachung von Spannkraft, Position und Zustand ausgestattet. Die Daten werden über eine IO-Link-Schnittstelle ausgegeben, was die Automation erleichtert und eine vorausschauende Wartung ermöglicht. Zwei weitere neue Funktionen sind eine Auflagenkontrolle, die die Planlage des Werkstücks überprüft, und eine integrierte pneumatische Reinigung der Kontrollfläche. Mit einem Spannhub von 110 mm deckt das System ein breites Werkstückspektrum ab.

«Hilma.EC 100»: Hydraulikfrei mit 24-Volt- oder Akkuversorgung

Eine Neuheit für die elektrische Spanntechnik ist der neue «Hilma.EC 100», eine wartungsarme Lösung mit 24-Volt-Versorgung. Alternativ lässt sich das System auch über einen 18-Volt-Standard-Akku betreiben. Die Spannkraft kann softwaregesteuert auf Werte zwischen 5 und 20 kN eingestellt werden. Mit einem Spannhub von 70 mm und einer Backenbreite von 100 mm eignet sich der kompakte Zentrumsspanner ideal für hydraulikfreie Anwendungen an modernen Werkzeugmaschinen mit elektrischer Medienversorgung.
