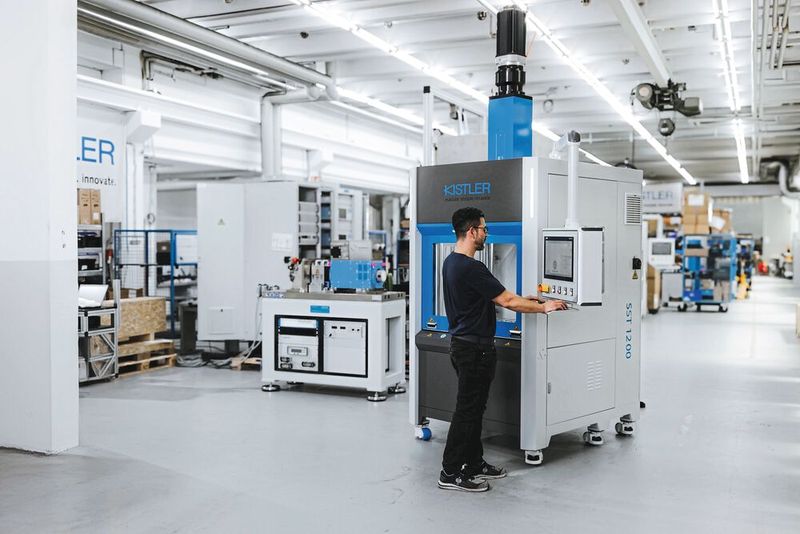

Mit den Montagearbeitsplätzen Smart Single Station (SST) von Kistler lassen sich in einer Vielzahl an Branchen Montage- und Prüfprozesse automatisieren.

Kistler stellt seine Montagearbeitsplätze Smart Single Station (SST) zum Pressen und Fügen vor. Damit lassen sich Montage- und Prüfprozesse automatisieren. Die Arbeitsplätze eignen sich für den Anlagenbau, die Automobilindustrie, für Hausgerätehersteller und die Medizintechnik. Sie lassen sich vollständig in automatisierte Fertigungs- und Montageanlagen integrieren. Alternativ können sie auch alleinstehend genutzt werden. Beispielsweise können auf ihnen Rotorpakete bei grossen Fügekräften auf Wellen für Elektromotoren gepresst werden. Die integrierte Steuerung steuert, bewertet und dokumentiert die ausgeführten Montageprozesse. Das integrierte System zur Prozessüberwachung maXYmos NC überwacht Kräfte und Wege und sorgt für eine durchgängige Qualitätsprüfung bei Füge- und Einpressvorgängen. Zudem gewährleistet es eine Rückverfolgbarkeit. Die Montageabläufe lassen sich ohne spezielle Programmierkenntnisse per Parameter programmieren. Bedient wird im laufenden Betrieb zentral über den integrierten Monitor. Bebilderte Anleitungen führen das Personal durch Prüf- und Montageprozesse. Programme werden wahlweise per Scanner oder manuell durch Antasten gewählt. Messdaten werden in Echtzeit angezeigt. Das System zur Prozessüberwachung ermöglicht, Messdaten zunächst zu filtern und anschliessend entsprechend der Auswahl zu exportieren. Dies vereinfacht ein späteres Auswerten.

Als besonders ergonomisch erweist sich die aktuell optimierte Fronttür. Sie lässt sich in jeglicher Position stoppen. Ein vollständiges Öffnen in jedem Zyklus entfällt und beschleunigt die Arbeitsabläufe. Die Servicetür öffnet sich nun bis auf 180 Grad und vereinfacht damit den Zugang zur Werkzeugaufnahme. Zusätzlich kann zur Wartung des NC-Fügemoduls oder zum Kalibrieren der Sensorik der obere Rahmen komplett entfernt werden.

Konzipiert werden die Montagearbeitsplätze überwiegend individuell abgestimmt auf erforderliche Füge-, Montage- und Prüfaufgaben. Ausgestattet werden sie mit elektromechanischen NC-Fügemodulen. Somit können sie wahlweise Pressen, Clinchen, Verstemmen, Nieten oder Stanzen. Auch ein Prüfen von Federn und ein Thermo-Bonding sind realisierbar. Darüber hinaus können die Arbeitsplätze auch für eine durchgängige Qualitätssicherung mit hochauflösenden Kameras ausgestattet werden.
