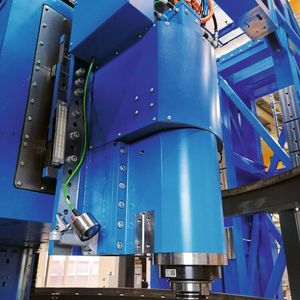

Das mobile Gross-Bearbeitungszentrum Turningator 6000C von Wysshus Engineering erspart Kraftwerksbetreibern Kosten in Millionenhöhe. Mitentscheidend dafür ist eine integrierte Frässpindel von Weiss Spindeltechnologie für präzise H7-Bohrungen und Grossgewinde.

Wasserkraftwerke haben oft enorme Dimensionen. Teils messen allein die Gehäuse der eingesetzten Francis-­Turbinen einen Innendurchmesser von acht Metern und mehr. Das ist ungefähr der des Gotthard Basistunnels. In ähnlichen Kategorien spielen andere Bauteile eine Rolle – wie etwa Kugelschieber, die als Hauptabsperr­organ nicht nur im Garten, sondern auch in Wasserkraftwerken zu finden sind. Um auch hier Zahlen zu bemühen: Einer der weltgrössten Kugelschieber hat etwa 700 Tonnen Eigengewicht.

Dabei ist Markus Havrda, Geschäftsführer der Wysshus Engineering GmbH mit Sitz in Churwalden im Kanton Graubünden, überzeugt, dass Kraftwerke künftig noch grösser werden. Traditionelle Produktionsabläufe stossen aber schon bei den heutigen Dimensionen an ihre Grenzen. Havrda erklärt: «Früher wurden die riesigen Einheiten oft komplett in Werkshallen gefertigt und dann zu den Kraftwerksbaustellen transportiert. Dies ist aber bei Turbinengehäusen mit acht Metern Durchmesser nicht mehr wirtschaftlich möglich. Es werden also überschaubar grosse Einzelteile in Fabriken hergestellt, die dann auf die Baustelle geliefert, vor Ort verschweisst und final bearbeitet werden. Die grösste Herausforderung liegt hierbei in der zu erzielenden hohen Präzision, die den Wirkungsgrad des Kraftwerks entscheidend beeinflusst.»

Bildergalerie

Bildergalerie mit 13 Bildern

Positioniergenau: fünf Hundertstel Millimeter auf sieben Meter

Das gilt bei der Revision bestehender Kraftwerke ebenso wie beim Bau neuer Grossanlagen zur Strom­erzeugung. Kommt dort ein hochmodernes, mobiles CNC-Bearbeitungszentrum wie der Turningator 6000C von Wysshus Engineering zum Einsatz, lassen sich Flächen, Bohrungen und Gewinde von Turbinengehäusen und Deckeln mit Positioniergenauigkeiten von ±0,02 mm auf sieben Meter Durchmesser und Oberflächenwerte von Ra = 1,6 µm herstellen. Die so erzielten geringen Spaltmasse tragen laut Markus Havrda entscheidend dazu bei, dass nach (Wieder-)Inbetriebnahme der Wirkungsgrad der Kraftwerke um durchschnittlich fünf bis zehn Prozent höher liegt, als das ansonsten möglich ist. Bei Energieeinnahmen von rund einer Mio. Euro pro Tag, die ein Grosskraftwerk erzeugt, können die Jahreserträge um bis zu 36 Mio. Euro steigen. Als ebenso wichtig bezeichnet Geschäftsführer Havrda die hohe Produktivität der Turningator 6000C, die es ermöglicht, die Revision sowie den Neubau bis zu 30 Tage schneller zu erledigen. Auch hier ergeben sich indirekte Erträge durch die frühere Einsatzbereitschaft des Kraftwerks von nahezu 30 Mio. Euro. Dagegen sieht die Investition im unteren bis mittleren einstelligen Mio.-Euro-Bereich für ein solches mobiles Bearbeitungszentrum überschaubar aus.

Dreh- Frästechnik

An Bedürfnisse angepasste Frässpindel

Konventionelle Bearbeitungsmethoden sind langsam und gefährlich

Die Basis der hohen Präzision und Produktivität der Turningator 6000C liegt in der extrem stabilen Konstruktion des bis zu achtzig Tonnen schweren Bearbeitungszentrums. Darüber hinaus erzielen die Siemensantriebe sowie die speziell angepasste Frässpindel von Weiss gegenüber bisher eingesetzten Bearbeitungsmethoden höchste Leistungswerte. Havrda erläutert: «Derzeit kommen auf den Baustellen oft noch einfache Magnetbohrmaschinen und hydraulische Fräsgeräte zum Einsatz. Die Arbeiter erreichen mit diesen Werkzeugen maximale Schnittgeschwindigkeiten von lediglich 10 m/min bzw. ein sehr niedriges Spanvolumen von weniger als 7,5 dm³/Std. Noch problematischer scheint mir allerdings, dass Leute bei dieser Arbeit oft im Inneren des Turbinengehäuses eingeschlossen sitzen, was auf Grund der rotierenden Werkzeuge und Anlagen eine erhebliche Unfallgefahr darstellt.»

Das mobile Bearbeitungszentrum von Wysshus Engineering löst beide Probleme. Es wird über Lastkräne an die richtige Position gebracht, dort entweder vertikal auf dem Turbinengehäuse oder horizontal auf eigenen Ständerkonstruktionen angebaut und mit einem modernen Laserinterferometer kalibriert. Anschliessend programmieren geschulte Facharbeiter das BAZ an der modernen Siemens-Steuerung und starten sie schliesslich in sicherem Abstand. «Unfälle sind mit unseren Maschinen noch nie passiert», betont Markus Havrda. Bei dem nun selbstständig erfolgenden Zerspanungsvorgang der Innenkontur erreicht der Turningator 6000C Schnittgeschwindigkeiten von bis zu 350 m/min und schafft ein Spanvolumen von durchschnittlich 125 dm³/Std. in Chromnickel-Stahl, einem im Kraftwerksbau häufig verwendeten Werkstoff.

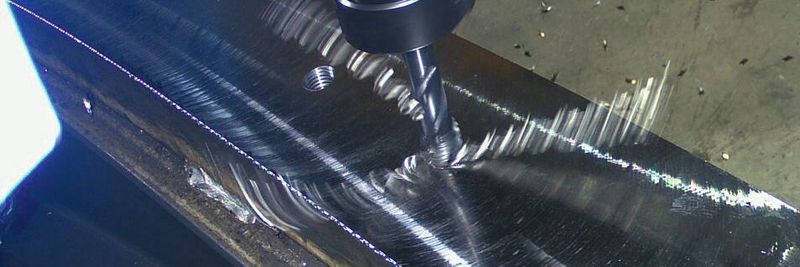

Speziell konfigurierte Frässpindel fräst präzise M-140-Gewinde

Die beim späteren Regelbetrieb des Kraftwerks entstehenden hohen Drücke von bis zu 60 bar sind insbesondere für mechanische Verbindungsstellen eine Herausforderung. Deshalb zählen diverse Schraubverbindungen, wie sie zwischen Turbinengehäuse und Deckel zu finden sind, zu neuralgischen Punkten. Demenentsprechend wichtig ist die exakte Positionierung von Bohrungen und Gewinden, die – wie alles im Grosskraftwerksbau – in besonderen Dimensionen hergestellt werden. Als M 140 bezeichnet, weisen die metrischen Gewinde an dieser Stelle einen Aussendurchmesser von 140 mm und ein Kernloch von gut 134 mm auf.

Auch diese Fräsarbeiten zählen zu den Spezialitäten der Turningator 6000C. Entscheidend dafür ist eine eigens konfigurierte Frässpindel mit einem Drehmoment von 700 Nm und einer Drehzahl von 1500 min^-1 entwickelt und gebaut von der Weiss Spindeltechnologie GmbH, angesiedelt in Maroldsweisach in Unterfranken. Als Innovationsführer der Branche bekannt, zähle das Unternehmen zu den wenigen Anbietern, die in der Lage sind, entsprechend hochwertige Spindeln so individuell anzupassen, wie es hier notwendig ist, bestätigt Markus Havrda: «Der verantwortliche Vertriebsingenieur von Weiss, Jens Hofmann, reagierte sehr schnell und sein Angebot überzeugte uns letztlich auch im Vergleich mit anderen Anbietern. Weiss hat ein paar einmalige technische Features eingebaut und wir erhielten eine perfekt abgestimmte, riemengetriebene Spindel, mit der wir auch aus heutiger Sicht sehr zufrieden sind.» Darüber hinaus sieht der Wysshus-Geschäftsführer einen Vorteil darin, dass Weiss zum Siemens-Konzern gehört, denn «wir arbeiten schon jahrelang gut mit Siemens zusammen».

Hauptmerkmale der Spindel: kompakte Baugrösse und integrierte Big-Plus-Schnittstelle

Nach den wichtigsten Merkmalen der Spindel gefragt, nennt Havrda zu allererst die kompakte Baugrösse und die von Weiss integrierte Big-Plus-Schnittstelle, die auch besonders lang auskragende Werkzeuge durch die zusätzliche Plananlage definiert führt, um Kavitäten bis zu 300 mm Tiefe zu fräsen. Jens Hofmann ergänzt: «Darüber hinaus haben wir das Lagersystem besonders steif und robust ausgelegt. Heisst, wir verwenden zweireihige Hochgenauigkeits-Zylinderrollenlager und Axial-Schrägkugellager, die in dieser Kombination dazu beitragen, dass wir eine Rundlaufgenauigkeit von 2 µm bis 3 µm im Kegel erreichen.»

Als nicht selbstverständlich hebt der Weiss-Ingenieur auch die Möglichkeit hervor, die Spindel in allen Raumlagen einzusetzen. Heisst: Es spielt keine Rolle, ob die Turningator samt Frässpindel vertikal oder horizontal arbeitet. «Wir erreichen durch die eingesetzte Sperrluftdichtung eine grösstmögliche Dichtheitswirkung in jeder Lage – sogar eine Überkopfbearbeitung ist möglich», bekräftigt Hofmann und spricht von weiteren Features. So gewährleiste etwa eine integrierte Spannzustands-­Sensorik zu jedem Zeitpunkt die ordnungsgemässe Spannung des Werkzeugs in der Aufnahme. Und die integrierte Drehdurchführung ermöglicht eine Zuführung von Druckluft oder Minimalmengen-­Schmierung durch das Werkzeug. Dies ist für das mobile Bearbeitungszentrum aus Umweltschutz-Gründen unabdingbar. Denn die Bearbeitung der Turbinengehäuse erfolgt am Kraftwerksstandort, also über etwaigen Flüssen. Hier darf nicht mit üblichen Kühlschmierstoffen gearbeitet werden, die dann direkt die Gewässer verschmutzen könnten.

Weitere Turningator-Baureihen bekommen Weiss-Spindel

Last but not least sieht Markus Havrda die weltweit angesiedelten Servicestellen der Weiss/Siemens-Kombination als klaren Vorteil. Denn sollte auf der Baustelle ein Crash mit der Frässpindel passieren, muss die im Servicepaket vorgehaltene Ersatzspindel schnellstmöglich montiert und die defekte Spindel zwischenzeitlich repariert werden, um Bauverzögerungen zu vermeiden. Wysshus ist mit der Leistung und Qualität der Weiss-Spindel ebenso zufrieden wie mit der Unterstützung bei der Integration in die Turningator 6000C. Grund genug für Markus Havrda, die Zusammenarbeit mit Weiss schon bald weiter auszubauen. Als Nächstes sollen die mittelgrossen Turningator 4000 eine Frässpindel des Maroldsweisacher Unternehmens erhalten und dann wird voraussichtlich auch die kleinere 2000er-Baureihe folgen. SMM
