H.P. Müller Werkzeugmaschinen AG: Mit 100 kW ... 5-achsig ins Volle

>> Der holländische Werkzeugmaschinenbauer Unisign geniesst bei seinen Kunden einen ausgezeichneten Ruf, wie die SMM-Redaktion bereits mehrfach vor Ort erfahren konnte. Unisign ist ein klassischer Familienbetrieb, der auf Kundenlösungen setzt. Zur EMO wird der Fokus auf die neue 5-Achsen-Technologie Unipro 5000 gerichtet sein, die ein Zeitspanvolumen über 10 000 cm³/min in Aluminium bringt. Eine der grössten Maschinen, vielleicht die grösste Maschine, auf der EMO-Messe wird die Uniport 7000 sein.

Anbieter zum Thema

TORNOS S.A.

Newemag AG

technotrans SE

Müller H. P. Werkzeugmaschinen AG

Unisign BV

Der Werkzeugmaschinenhersteller Unisign (CH-Vertretung: H.P. Müller Werkzeugmaschinen AG) wird am Messestand eine Reihe von kundenspezifischen Anwendungen auf verschiedenen Maschinen vorführen. Diese Anwendungen variieren von der Fertigung eines grossen Turbos für Schiffsmotoren bis hin zu Zugdrehgestellen.

Das Eigentümer-geführte Unternehmen Unisign setzt auf «State of the Art»-Technologien: hohe Dynamik, Flexibilität und Kapazität mit dem Ziel, dass die Produkte wirtschaftlich produziert werden können. Die Maschinen werden im Bedarfsfall sehr anwenderspezifisch ausgelegt. Die grosse Erfahrung im Bereich von CNC-Maschinen, Produkthandling, Entwurf und Herstellung von Spannvorrichtungen bis zu komplexen FMS-Linien macht die Unisign-Maschinen einsetzbar für fast alle Bearbeitungen. Auf der EMO werden zwei Maschinen vorgeführt, inkl. Demos.

100-kW-Spindel sorgt für viele Späne

Die Unipro 5000 stellt die neueste Generation von Vertikal-Bearbeitungszentren dar und setzt mit einer 100-kW-Spindel auf «Power pur». Die Maschine kombiniert leistungsstarke Bearbeitungsaufgaben in 5-Achsen bei hoch dynamischen Maschineneigenschaften mit höchsten Genauigkeitsanforderungen. Diese Maschine geht in den meisten Fällen in die Luftfahrtindustrie zur Bearbeitung von Alu-Strukturteilen.

Das Konzept der Unipro-5000-Maschine basiert auf einer Fahrständermaschine mit Schwenkspindel als 4. Achse und einem grossen Spannwürfel zwischen den NC-Tischen als 5. Achse. Die Maschine baut relativ leicht, verfügt dabei aber, so die Aussage des Herstellers, über eine hohe Steifigkeit.

• Die schwenkbare Spindel mit erstaunlichen 100 kW bei n = 25 000 1/min sorgt für eine aussergewöhnlich hohe Zerspanleistung von über 10 000 cm³/min. Und das bei Verfahrwegen von X = 3000 mm, Y = 800 mm, Z = 500 mm. Bei so viel Spanvolumen muss dem Spänefluss Rechnung getragen werden. Im Folgenden weitere Eckdaten der Hochleistungsmaschine:

• Eilgang 60 m/min in alle Achsen

• Beschleunigung 10 m/s² in allen Achsen

• Direkte Lagemessung mit Linear-Messsystem in allen Achsen

• Werkzeugwechselzeit: 4,5 Sekunden

Die Unipro 5000 wird während der EMO den Bearbeitungsprozess einer Flügelrippe und anderer Strukturteile von einem Flugzeug simulieren. In diesen Demonstrationen werden vor allem die Dynamik und die grosse Vielfalt an Möglichkeiten der Maschine gezeigt.

Die Grösste auf der EMO?

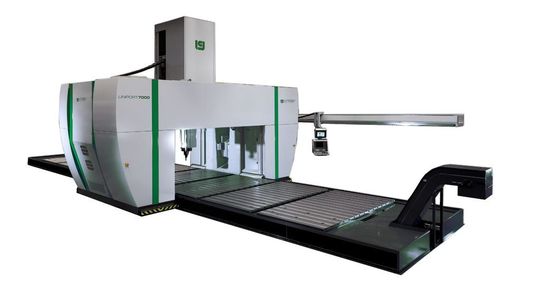

Die Uniport 7000 ist eine Grossmaschine in Gantry-Bauweise und möglicherweise die grösste ausgestellte Maschine auf der EMO. Trotz ihrer enormen Abmessung (X = 12 000 mm, Y = 3500 mm, Z = 1600 mm) verfügt sie über eine hohe Flexibilität, Präzision und Zuverlässigkeit. Die Hauptspindel mit zweistufigem Getriebe bringt eine Leistung von P = 36 kW und einen bemerkenswerten Drehmoment von M = 1350 Nm. Die Maximaldrehzahl liegt bei n = 4000 1/min. Weitere Kenndaten:

Sie ist speziell für lange Teile konzipiert. Im Pendelbetrieb kann in zwei individuellen Arbeitszonen produziert werden. Bei Werkstücken in diesen Dimensionen eine absolut wirtschaftliche Lösung. Mit einem Eilgang von 40 m/min in alle Achsen ist die Maschine angesichts ihrer Masse und Dimensionen enorm schnell. Ein Winkelkopf ist perfekt konzipiert für eine flexible Mehrzeitenbearbeitung (siehe hierzu ausführlich den Anwenderbericht aus der SMM-Ausgabe 16/2011).

Diese Maschine hat sich seit einigen Jahren fest am Markt etabliert. Zusammen mit optionalen Bearbeitungsköpfen ist diese Maschine ideal für grosse, voluminöse und komplexe Teile, die noch dazu eine hohe Präzision erfordern.

Die Uniport 7000 wird während der EMO vollständig installiert und wird darum eine sehr prominente Position auf dem Unisign-Stand einnehmen. Auf der Maschine wird ein Produktionsprozess simuliert.

Standardmässig mit Palettisierung

Der Werkzeugmaschinenhersteller verfügt darüber hinaus über ein komplettes Programm hochwertiger Präzisionsmaschinen. Die Unicom beispielsweise ist lieferbar als 4-oder 5-achsiges CNC-Bearbeitungszentrum für kombinierte Bohr-, Fräs- und vertikale Drehaufgaben und wird standardmässig mit Palettenwechsler ausgestattet. Auch die Univers- und Unipent-Serien sind ein wichtiger Bestandteil der Produktpalette. <<
