Projekt «HAutoMont» – Umsetzung eines hybrid-autonomen Montagesystems Unterbodenverkleidungen von PKW effizienter montieren

Anbieter zum Thema

Fraunhofer-Institut für Werkzeugmaschinen und Umformtechnik IWU

Fastems Sales Agent: Gennaro Teta (omnino technology)

Angehrn AG - Umformtechnik

GRIBI Hydraulics AG

Bei anstrengenden, wenig ergonomischen und sich wiederholenden Tätigkeiten kann Robotik Mitarbeitende entlasten. Doch gerade in der Montage müssen viele Faktoren berücksichtigt werden, bevor Automatisierungslösungen wirtschaftlich sinnvoll umgesetzt werden können – und in Summe Erleichterungen für das Personal «am Band» schaffen. Genau solche Umsetzungsbeispiele erprobt ein Projektteam aus Fraunhofer IWU und Volkswagen Sachsen GmbH aktuell am Fraunhofer IWU: als hybrid-autonomes Montagesystem («HAutoMont»), das eine wirtschaftliche und teilautonome Montage von PKW-Unterbodenverkleidungen ermöglicht. Das Team erarbeitet Empfehlungen für eine automatisierungsgerechte Weiterentwicklung von Montageprozessen und Bauteilen.

Unterbodenverkleidungen (UBV) werden oft in Über-Kopf-Arbeit oder anstrengender Körperhaltung unter dem Fahrzeug montiert, was zur Belastung für Schultern, Nacken und den Rücken führt. Grosse, flexible Bauteile mit komplexen Formen können ausserdem nur mit einigem Kraftaufwand positioniert werden. Zur Befestigung dienen meist Clips oder Schrauben, die nicht einfach zur Hand sind, sondern extra aufgenommen und mitgeführt werden müssen. Besonders grosse Bauteile erfordern für die Verschraubung zusätzlich eine zweite Person, nicht immer ist der Bewegungsraum grosszügig bemessen. Also spricht alles für eine Automatisierung dieser Aufgaben? So leicht ist es leider nicht…

Eine besondere Herausforderung für die Automatisierung

…denn der Mensch verfügt andererseits über Stärken, die der Technik fehlen. Er ist auf keinerlei Sensorik oder gar einen Bandstopp angewiesen, um das Bauteil exakt zu positionieren. Er ist auch zeitlich flexibel und benötigt innerhalb eines Taktes kein exakt zugewiesenes Zeitfenster für eine (Teil-)Aufgabe. Weiche (fachsprachlich: biegeschlaffe) Teile kann er problemlos greifen und transportieren. Unterscheiden sich die Teile, stellt dies den Menschen weder beim Greifen, noch beim Fixieren oder Befestigen vor nennenswerte Herausforderungen. Die Kombination aus Positionieren, Fixieren und Befestigen beansprucht bei Automatisierungslösungen oft viel Zeit Ist ein Clip nicht auf Anhieb eingerastet, bedeutet dies oft Nacharbeit – für die innerhalb der begrenzten Taktzeit kaum Zeitpuffer bestehen. Eine weitere Herausforderung sind die voluminösen, sperrigen und teilweise schwer stapelbaren Bauteile mit ihrem erheblichen Platzbedarf, die Flächenoptionen für maschinelles Handling zusätzlich einschränken. Durch Überarbeitungen am Produkt (Modellpflegemassnahmen) erhöht sich ausserdem häufig die Variantenvielfalt, genauer: die Zahl der über den gesamten Produktlebenszyklus in einem Montagetakt zu berücksichtigenden Teile. Sonderbetriebsmittel für solche Teile müssten in grosser Vielzahl gefertigt und eventuell nach relativ kurzer Zeit überarbeitet oder ersetzt werden.

Sinnvoller Start: ein Modell, ein Bauteil, flexible Montagelösung

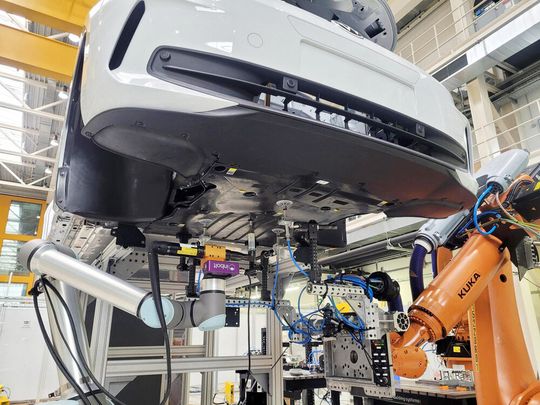

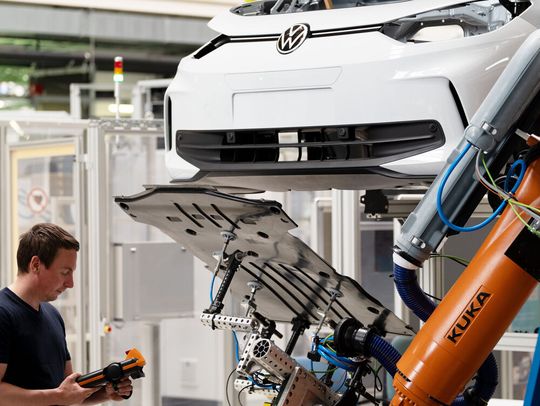

Das Projektteam legte sich früh auf ein Bauteil beim «Volkswagen ID.3» fest – aus den 13 Unterbodenverkleidungsbauteilen machte ein Abschirmungsbauteil, das die Aerodynamik des Fahrzeugs verbessert, «das Rennen». Auch solche Bauteile werden mitunter über die Modelllaufzeit weiterentwickelt; somit ist es sinnvoll, die Herausforderung einer sequenziellen Varianz mit abzubilden. In der experimentellen Untersuchung kommen als flexible Automatisierungslösung nun Handhabungs- und Schraubroboter zum Einsatz. Sauger nehmen das Bauteil an drei Punkten auf, um Verformungen an diesem 110 cm langen, 88 cm breiten und nur 2 mm dünnen Polypropylen-Produkt mit entsprechend geringer Eigensteifigkeit zu minimieren. Ein Schraubroboter erkennt bei jeder Schraube, durch welche Bohrung im Bauteil sie geführt werden muss. Er führt die Schrauben und zieht diese fest. Dieser automatisierte Teilprozess könnte in einen Fertigungsabschnitt mit ansonsten manuellen Aufgaben eingebettet werden – als hybrid-autonome Lösung.

Erfahrungen beim Einbau dieses Bauteils werden genutzt, um künftige Bauteilgenerationen und Fertigungsprozesse noch automatisierungsgerechter zu gestalten.

Partner im Projekt «HAutoMont» sind die Volkswagen Sachsen GmbH, die Müller und Pfeiffer GmbH, die Stella Systemhaus GmbH und das Fraunhofer IWU.
