Ingersoll-Neuheit Ingersoll Cube 3D – Werkzeuge aus dem 3D-Drucker

Von Silvano Böni

Unter dem Markennamen «Cube 3D» bringt Ingersoll neue Werkzeuge auf den Markt, die im additiven Fertigungsverfahren hergestellt sind. Bei diesem Herstellungsprozess werden die Werkzeuge mittels selektiven Laserschmelzens im 3D-Drucker Schicht für Schicht in einem Bett aus Metallpulver aufgebaut.

Anbieter zum Thema

(Bild: Ingersoll)

Die aus Werkzeugstahl-Pulver produzierten Werkzeuge sind den konventionell hergestellten mindestens ebenbürtig. Der vom Laser erzeugte Werkstoff entspricht in Dichte, Festigkeit und Zusammensetzung dem Ingersoll-Standard. Im Arbeitsraum des 3D-Druckers können einzelne Werkzeuge ebenso gefertigt werden wie ganze Chargen gleicher oder auch unterschiedlicher Werkzeuge. Da der Schmelzprozess immer eine mehr oder weniger raue Oberfläche erzeugt, werden Funktionsflächen wie etwa Plattensitze oder Spannuten nachbearbeitet, um glatte Oberflächen und die geforderte Präzision zu erzielen.

Neue Möglichkeiten dank Additive Manufacturing

Additive Manufacturing eröffnet ganz neue Möglichkeiten, um Funktion und Wirtschaftlichkeit von Zerspanungswerkzeugen zu verbessern. So spielt eine optimale Kühlmittelzufuhr häufig die entscheidende Rolle bei der Zerspanung. Sie hat massgeblichen Einfluss auf die Standzeit der Werkzeuge und das realisierbare Zeitspanvolumen. Der gezielte Kühlmittelstrahl verbessert den Spanbruch und die Entspanung, was zur Prozesssicherheit beiträgt.

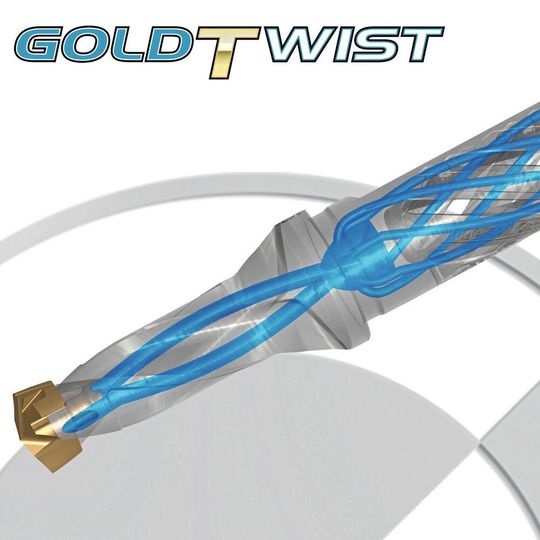

Im Gegensatz zur konventionellen Fertigung müssen Kühlkanäle beim 3D-Druck nicht mehr gerade sein, sondern können auch geschwungen verlaufen oder «um die Ecke» geführt werden. In den additiv gefertigten Varianten der Werkzeuge zum Bohren, Drehen, Trennen und Fräsen wird damit die Kühlmittelzufuhr optimiert. Komplizierte Sonderdrehwerkzeuge mit Hochdruckkühlung sind ebenso möglich wie die gleichzeitige Kühlung eines Einstechwerkzeugs von oben und unten oder komplexe Kombinationswerkzeuge, bei denen jede Schneide gezielt gekühlt wird.
