Für Medizin- und Pharmatechnik oder die Lebensmittelproduktion Kupplungen im Hygienic Design

Redakteur: Silvano Böni

Ob in der Medizin- und Pharmatechnik oder in der Lebensmittelproduktion, Sicherheits- und Wellenkupplungen im Hygienic Design sind vielerorts Pflicht. Zu den Spezialisten in diesem Bereich mit einem breiten Portfolio gehört das Unternehmen Enemac.

Firmen zum Thema

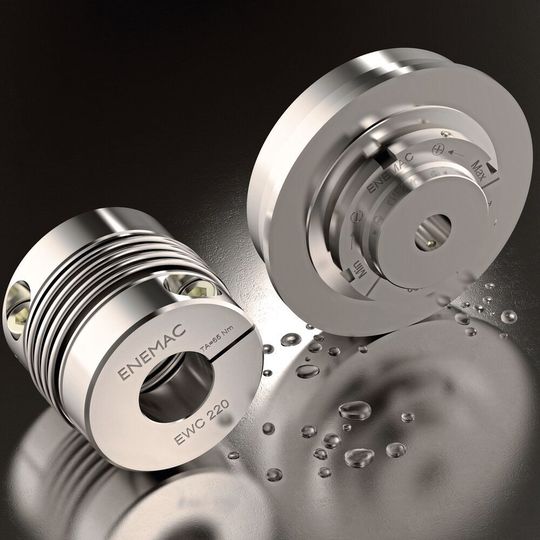

Die Sicherheitskupplung ECR und die Metallbalgkupplung EWC sind nur zwei Varianten des breit gefächerten Angebots an rostfreien Kupplungsvarianten von Enemac.
Die Sicherheitskupplung ECR und die Metallbalgkupplung EWC sind nur zwei Varianten des breit gefächerten Angebots an rostfreien Kupplungsvarianten von Enemac.
(Bild: Enemac)

Der Kupplungsbauer Enemac aus Kleinwallstadt, seit über 30 Jahren Anbieter von rostfreien Sicherheits- und Wellenkupplungen, hat sich stets an den strengen Hygienevorschriften der Lebensmittelproduktion sowie der Medizin- und Pharmatechnik orientiert und kann dadurch ein breit gefächertes Angebot an rostfreien Kupplungsvarianten anbieten. Dazu gehören die komplett aus Edelstahl gefertigten Sicherheitskupplungen Typ ECR, die Wellenkupplungen EWC und EWR sowie die Distanzkupplungen EWLC.

Sicherheitskupplung ECR und Metallbalgkupplung EWC

Die Sicherheitskupplung ECR ist für indirekte Antriebe und stufenlos einstellbare Ausrückmomente zwischen 15 und 350 Nm konzipiert und ist aussen wie innen (Tellerfeder) aus rostfreiem Edelstahl gefertigt. Die Rastkugeln werden mit einer Lebensdauerschmierung entsprechend der NSF-Registrierung versehen. Diese Sicherheitskupplung zeichnet sich besonders durch ihre kompakte Bauweise aus, wodurch ein platzsparender Einbau gewährleistet wird.

Die Metallbalgkupplung Typ EWC, für Nennmomente zwischen 5 und 1000 Nm lieferbar, besteht aus einem Edelstahlbalg (1.4571/A4), Edelstahl­naben (1.4301/A2) sowie Edelstahlschrauben. Um den hohen Hygienevorschriften zu entsprechen, verzichtet Enemac auf das herkömmliche Klebeverfahren und verbindet die Teile im Mikro-Plasma-Schweissverfahren, welches eine unbegrenzte Dauerfestigkeit zwischen –50 und 350 °C garantiert. Diese extrem kurze Kupplung mit dem 4-welligen Balg ist vielseitig einsetzbar; vor allem in sterilen und sogar säurehaltigen Umgebungen.

EWR für beengte Platzverhältnisse

Neu im Programm ist die Halbschalen-Variante EWR aus Edelstahl. Diese wird ebenso aus A4- beziehungsweise A2-Edelstählen gefertigt und weist die gleichen Eigenschaften und Vorzüge wie die bereits auf dem Markt etablierte Type EWC auf. Sie ist zudem besonders für den Einsatz in schwer zugänglichen Anlagen geeignet, bei denen die Platzverhältnisse sehr gering und die An- und Abtriebs­aggregate starr beziehungsweise in axialer Richtung nicht verschiebbar sind.

Bei der Typ EWR können die beiden unteren Naben­hälften zunächst demontiert und die Kupplung dann radial auf die Wellenenden aufgesetzt werden. Anschliessend werden die losen Nabenhälften auf der gegenüberliegenden Seite der Welle angesetzt und mittels Edelstahl-Klemmschrauben verbunden.

Die Demontage ist ebenfalls mit geringem Aufwand möglich und erfordert keine weiteren Hilfsmittel wie beispielsweise Abzieher oder sonstiges Werkzeug. Die Metallbalgkupplung im Hygienic Design ist für Nennmomente von 10 bis 1200 Nm erhältlich.

Distanzkupplung mit bis zu 3 Meter Länge

Müssen in anspruchsvollen Umgebungen weit auseinanderliegende Wellen hygienisch miteinander verbunden werden, bietet sich der Einsatz der rostfreien Distanzkupplung EWLC an.

Dieser Kupplungstyp, mit einer Baulänge von bis zu 3 m, hat ein längenvariables Zwischenrohr aus Edelstahl A2 oder A4, das dem Kundenwunsch entsprechend angepasst wird. Verbunden wird dieses Rohr mit zwei Metallbalgkupplungen aus Edelstahl A4. In vielen Fällen kann die EWLC-Distanzkupplung als spielfreie Verbindungs-, Gelenk- oder Synchronwelle eingesetzt werden. Fluchtungsfehler, insbesondere Parallelversatz, können in erheblicher Grössenordnung mit dieser Type ausgeglichen werden.

Die Halbschalennaben erleichtern die Montage und gewährleisten eine sichere, kraftschlüssige Verbindung. Die EWLC ist besonders torsionssteif und eignet sich für hohe Betriebsdrehzahlen bis zu 6000 min-1 bei geringem Trägheitsmoment. Die Distanzkupplung ist erhältlich in sieben Baugrössen mit einem Nennmoment von bis zu 1200 Nm. Wellendurchmesser zwischen 7 mm und 85 mm können aufgenommen werden.

Des Weiteren bietet Enemac korrosionsgeschützte Sicherheitskupplungen ebenfalls mit Edelstahlgehäuse und mit chemisch vernickelter, rostfreier Tellerfeder an. Vernickelte Oberflächen zeichnen sich durch eine hohe Resistenz gegenüber atmosphärischer Korrosion, vielen Säuren, Seewasser und Alkalilösungen aus. Selbst gekapselte Sondervarianten können auf Anfrage gefertigt werden. SMM
