Zur Messe Euroblech in Hannover stellt Trumpf eine Laserschneidmaschine vor, die beim Schneiden automatisch Fasen anarbeitet und somit in einem Ablauf ohne Umspannen dickere Bleche zum anschliessenden Schweissen vorbereitet.

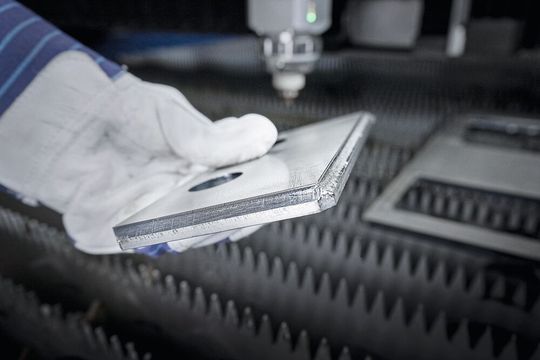

Die Laserschneidmaschine Trulaser Serie 3000 Bevel Cut Edition kann während des Schneidens schräge Schnittkanten (Fasen) an der Ober- und auch der Unterkante geschnittener Bleche erzeugen. Das sorgt für eine optimale Vorbereitung von Schweisskanten. Bisher erforderliche weitere Arbeitsschritte entfallen. Das verkürzt Durchlaufzeiten und optimiert die Produktivität.

Bis 50° Fasenwinkel

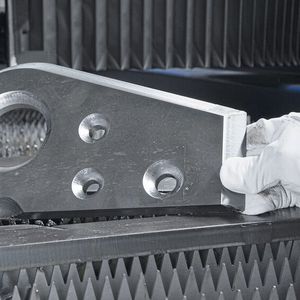

Die Laserschneidmaschine kann bis 25 mm dicke Bleche mit Fasen versehen. Sie eignet sich insbesondere für Bau- und Edelstahl. Zu den Funktionen erklärt Produktmanager Patrick Schüle: «Durch die einzigartige Bauweise der Schneideinheit schafft die Maschine je nach Blechdicke Fasen bis zu 50°, was über die bisher branchenüblichen 45° hinausgeht.» Auch komplexe Fasengeometrien bewerkstelligt die Maschine problemlos.

Bildergalerie

Fasen flexibel gestalten

Zum Anfasen hat der Maschinenhersteller die Schneideinheit mit zwei zusätzlichen Drehachsen, besonders kompakt gebauten Antriebsmotoren und einer eigens für den Schrägschnitt entwickelten Düse ausgestattet. Durch diese spezielle Bauweise lässt sich der Schneidkopf in alle Richtungen bis 50° neigen. Dabei regelt die Schneideinheit wie bisher üblich den Abstand zum Blech. Das minimiert das Risiko von Kollisionen auch bei grossen Winkeln. Zusätzlich ist die Laserschneidmaschine weiterhin mit dem bereits bewährten Kollisionsschutz ausgestattet.

Durch die hohe Flexibilität der Schneideinheit ist es möglich, Fasen in unterschiedlichen Formen zu erzeugen. Neben klassischen V- und Y-Kanten sind auch Fasenformen möglich, bei denen beide Seiten der Bauteilkante mit Schrägschnitten versehen sind, sogenannte DV- und DY-Kanten. Diese Flexibilität bei der Kantenform ist vor allem dann vorteilhaft, wenn komplexe Bauteile oder -gruppen geschweisst werden sollen. Dank einer intuitiven Programmierung lassen sich selbst komplexe Schrägschnitte schnell und problemlos verwirklichen. Eine Vorauswahl sämtlicher Bearbeitungsstrategien steht zur Verfügung. Diese kann der Programmierer bei Bedarf flexibel anpassen. Für spezielle Schrägschnittdüsen sind zudem passende vordefinierte Schneidparameter hinterlegt. Die hohe Produktivität der Laserschneidmaschinen Trulaser Serie 3000 bleibt erhalten.

Bewährte Funktionen bleiben

Beim 2D-Bearbeiten – also Schneiden ohne Anfasen – stehen Anwendern weiterhin alle bewährten Funktionen zum Laserschneiden zur Verfügung. Das betrifft beispielsweise die Funktion Highspeed Eco, die dazu beiträgt, weniger Gas zu verbrauchen. Auch die Funktionen Flexline zum prozesssicheren Bearbeiten unterschiedlicher Blechgüten oder Edgeline Bevel zum Verrunden von Blechoberkanten sind weiterhin nutzbar.
