Leantech: Zahnstangen Linear hochgenau positionieren

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

LEANTECHNIK AG
Spinner AG
Newemag AG
Mikron Switzerland AG, Division Tool

In Fräsmaschinen positionieren Zahnstangengetriebe «lean SL 5.m» von Leantech dynamisch und wiederholgenau.

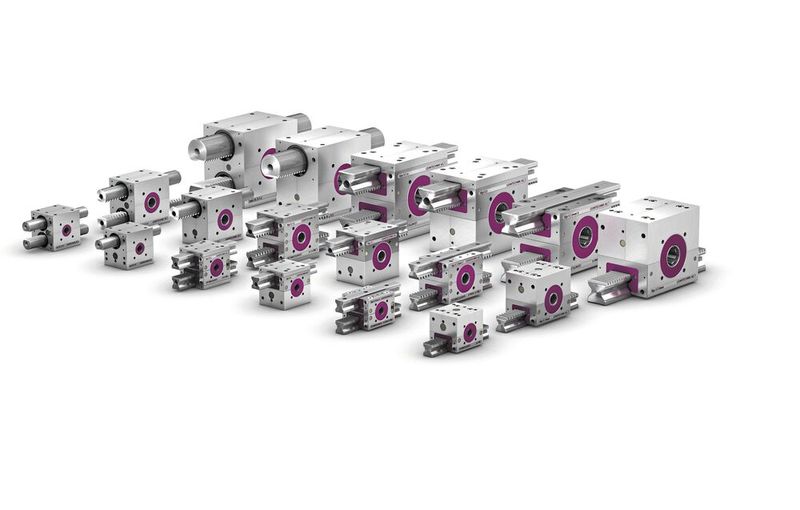

Wiederholgenau dynamisch positionieren: Zahnstangengetriebe von Leantech.(Bild: Leantech)
Wiederholgenau dynamisch positionieren: Zahnstangengetriebe von Leantech.
(Bild: Leantech)

Laborsysteme für die Grundstoffindustrie, mit denen Stahlwerke, Aluminiumhütten und Messingwerke kontinuierlich die Güte ihrer Produkte bestimmen, produziert die Maschinenfabrik Herzog. Damit die Vergleichbarkeit einzelner Ergebnisse gewährleistet ist, muss die Oberfläche der Proben optimal und wiederholgenau vorbereitet werden. Diese Aufgabe übernehmen zum Beispiel Fräsmaschinen HN-FF/-SF. Sie wurden speziell für die Verarbeitung roher Gussproben aus Nichteisenmetall entwickelt. In den Fräsmaschinen dienen Zahnstangengetriebe «lean SL 5.m» von Leantech dazu, Proben in einen 3-Finger-Zentrischgreifer zuzustellen. Dieser bewegt die Proben dann in exakt gleicher Position zu den Fräsköpfen. Dabei müssen die Proben stets auf etwa 0,1 mm genau zugestellt werden. Dies gelingt mit Zahnstangengetrieben. Sie stellen mit bis zu 300 N Kraft bei bis zu 0,6 m/s Geschwindigkeit zu. Mit Abmessungen von nur 60 mm × 60 mm × 47 mm eignen sie sich ideal zum Einbau in die Fräsmaschinen.

Ähnlich zuverlässig und genau positionieren Zahnstangengetriebe «lean SL» in Hubtischen. Beispielsweise nutzt sie der Hersteller WH-Sondermaschinen in Köln in einer individuell konstruierten Anlage. In einer Schlagschere heben sechs synchron laufende Zahnstangengetriebe einen Hubtisch, der den Blechabfall aufnimmt und in einen Abfallbehälter befördert. Während des Schneidens hebt der Tisch den Abfall parallel zum Arbeitsprozess der Schere. Dieser dauert nur 15 s. Somit bewegen die Zahnstangen den Tisch innert 6 s 250 mm aufwärts, in der gleichen Zeitspanne wieder abwärts bei 0,05 mm Wiederholgenauigkeit in den angefahrenen Positionen.
