Ri4Power-System auf Basis des VX25 von Rittal

Mehr Strom mit weniger Kupfer

| Redakteur: Silvano Böni

Das neue Ri4Power-System ermöglicht einen maximalen Bemessungsstrom bis zu 6300 A bei geringerem Kupferquerschnitt.
Bildergalerie: 3 Bilder

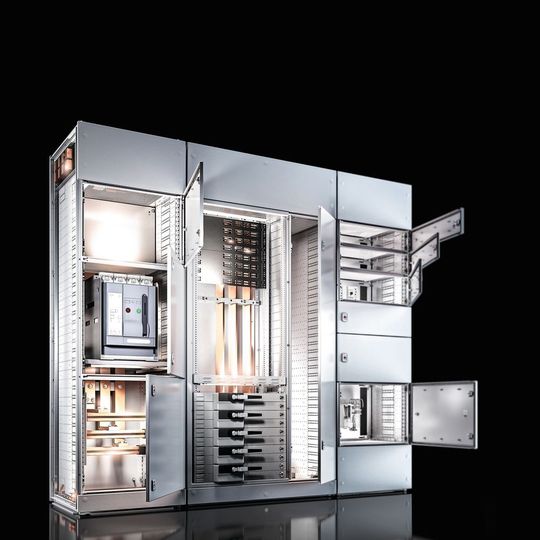

Das neue Ri4Power-System ermöglicht einen maximalen Bemessungsstrom bis zu 6300 A bei geringerem Kupferquerschnitt. (Bild: Rittal)

Mit dem Ri4Power-System, das auf dem neuen Schaltschranksystem VX25 basiert, sollen Anwender von einem weiteren Effizienzgewinn beim Einsatz des Schaltschranksystems von Rittal profitieren. Weitere Vorteile des Systems sind zudem höhere Bemessungsstromstärke sowie eine einfache Wartung und Überwachung.

Der Maschinen- und Anlagenbau boomt und gleichzeitig kommt immer mehr und leistungsstärkere Antriebstechnik zum Einsatz. Die Folge: Schaltanlagen für die elektrische Energieverteilung müssen immer leistungsfähiger werden. Höhere Bemessungsströme – und das mit möglichst geringem Platzbedarf – sind daher eine zentrale Anforderung an die Schaltanlagen. Mit dem System VX25 Ri4Power erfüllt Rittal diese Anforderung optimal. Mit kleinerem Querschnitt der Kupferschienen lassen sich jetzt im Vergleich zum Vorgängersystem höhere Bemessungsströme bis zu 6300 A erreichen.

Sammelschienenanordnung spart Kupfer

Ein kleinerer Sammelschienenquerschnitt senkt automatisch die Kosten der Gesamtanlage, denn Kupfer ist ein teurer Rohstoff. Eine optimierte Geometrie sorgt beim neuen Ri4Power-System für höhere Bemessungsstromstärken – je nach Variante sind bis zu 6300 A möglich, kurzschlussfest bis 100 kA. Für die verschiedenen Sammelschienenkonfigurationen kommen Flachschienen zum Einsatz – in der maximalen Ausbaustufe sind vier Schienen pro Phase vorgesehen.

Bei der Entwicklung der Sammelschienenhalter wurde besonders auf eine Verringerung der Komplexität geachtet. So passt der gleiche Sammelschienenhalter sowohl in 600 mm als auch in 800 mm tiefe Schaltschränke und lässt sich durch den spiegelsymmetrischen Aufbau rechts oder links verwenden. Die Montage ist ebenfalls vereinfacht: Die Sammelschienenhalter werden einfach mit drei Schrauben an das Profil des VX25 geschraubt, ohne dass zusätzliches Montagematerial benötigt wird.

Weniger Teile – geringere Komplexität

Da das neue Ri4Power-System auf dem VX25 basiert, profitieren die Anwender von den Vorteilen des Schaltschranksystems, wie der durchgängigen Symmetrie, dem durchgängigen Rastermass, geringerer Teilevielfalt und Montageerleichterungen. So können Ausbaukomponenten beispielsweise sowohl an den senkrechten als auch an den waagerechten Teilen des Schaltschrankrahmens montiert werden, was zu einer geringeren Teileanzahl beiträgt. Für das Ri4Power-System gibt es jetzt eine spezielle Funktionsraumseitenwand, die wiederum sowohl rechts als auch links im Schaltschrank eingebaut werden kann.

Diese trennt einen zusätzlichen Funktionsraum ab, der als Kabelrangierraum und zur Platzierung zusätzlicher Komponenten verwendet werden kann. In der Funktionsraumseitenwand sind in einem Rastermass von 50 mm Durchführungen für Kabel vorgesehen. Beim Ausbrechen dieser Knock-outs entstehen keine scharfen Kanten, an denen Kabel beschädigt werden könnten. Im oberen Bereich des Schaltschranks ist ein abgetrennter Bereich für die Montage zusätzlicher Komponenten vorgesehen, der einfach über eine Klappe oder Blende zugänglich ist.

Neue Planungssoftware

Zusammen mit der Markteinführung des Systems VX25 Ri4Power hat Rittal die Planungssoftware Power Engineering in einer neuen Version veröffentlicht. Mit ihr lassen sich Schaltanlagen schnell und einfach planen. Bei der Entwicklung der neuen Version stand vor allem die Usability im Vordergrund. Die Bedienung ist intuitiv, und es müssen nur sehr wenige Rahmenbedingungen festgelegt werden. Dadurch können auch unerfahrene Anwender einfach und sicher eine typgeprüfte Schaltanlage konfigurieren. Selbstverständlich sind auch weiterhin Schnittstellen zu Eplan Electric P8, der Stücklistenexport in MS-Excel sowie der Import und Export zur Datenpflege möglich.

Eine Möglichkeit zur unkomplizierten Online-Konfiguration bietet VX25 RPE, der neue Ri4Power-Niederspannungsschaltanlagen-Konfigurator: www.rittal.de/konfigurator.

Einfache Wartung und Überwachung

Auch bei Wartungsaufgaben bietet das neue System VX25 Ri4Power Vorteile. Die neuen Sammelschienenhalter und die Sammelschienenverbinder sind von der Vorderseite aus zugänglich. Dadurch können entweder die Drehmomente der Verschraubung überprüft oder alternativ die Temperatur der Kontaktstelle mit einer Infrarotkamera gemessen werden. Eine weitergehende Überwachung einer Schalt­anlage ist ebenfalls möglich. Dazu kann sie mit einem IoT-Interface ausgerüstet werden, an das sich Sensoren etwa zur Temperatur- und Feuchteüberwachung oder zur Leistungsmessung an­schliessen lassen. Mit der Anbindung an ein übergeordnetes Leitsystem überwacht der Betreiber seine Anlage jederzeit und profitiert von einer erhöhten Verfügbarkeit der Energieversorgung. SMM
