Kupplungen Metallbalgkupplung für Blindmontage

Redakteur: Luca Meister

Firmen zum Thema

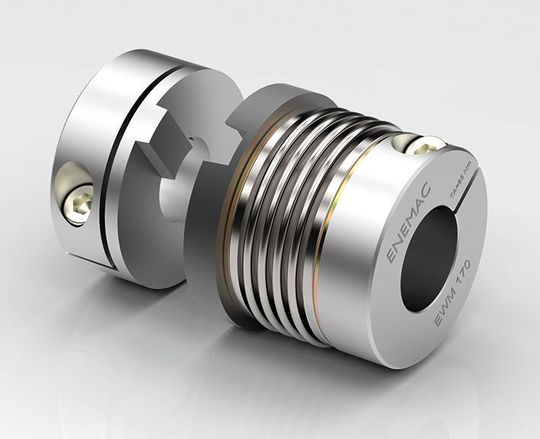

(Bild: Enemac)

Moderne Konstruktionen werden immer aufwändiger, müssen gleichzeitig aber auch immer platzsparender konzipiert werden. Daraus resultierend bleibt für viele Teile des Antriebsstranges als letzte Möglichkeit zur Integration nur noch die Blindmontage. Um den Konstrukteur in seinem Konzept und den Monteur vor Ort zu unterstützen, hat der Antriebsspezialist Enemac die «Type EWM» ins Programm aufgenommen. Die Metallbalgkupplung besteht aus zwei Einzelteilen, die längere Seite besteht aus einer Aluminiumnabe, die mit einem Edelstahlbalg verbunden ist, am freien Balgende sitzt ein Zentrierbund mit konischer Nut; die kürzere Seite besteht aus der zweiten Aluminiumnabe sowie einer konischen Mitnehmernase. Dieser Bund garantiert eine exakte Fluchtung der beiden Nabenhälften. Mit Type EWM können bis zu 80 Prozent der Montagezeit eingespart werden, im Falle einer Serienanwendung kann die Montage durch Einsatz eines Passrings sogar noch weiter vereinfacht werden. Die Kupplung ist in neun verschiedenen Baugrössen von 10 Nm bis 600 Nm erhältlich und in einem Temperaturbereich zwischen -40 °C und +300 °C einsetzbar. <<
