HB Microtec: Semi-standardisierte T-Nutfräser Mikro-T-Nuten prozesssicher fräsen

Anbieter zum Thema

Fastems Sales Agent: Gennaro Teta (omnino technology)

Walter Meier (Fertigungslösungen) AG

Mikron Switzerland AG, Division Tool

Zum genauen Fräsen kleiner T-Nuten in schwierig zu bearbeitenden Werkstoffen speziell in der Medizintechnik stellt die HB Microtec GmbH & Co. KG in Tuttlingen (D) ihr Programm T-Nutfräser «Actionmill T-Slot» vor.

In ausgewählten Branchen, unter anderem in der Medizintechnik sowie der Luft- und Raumfahrt, sind wiederholt kleine T-Nuten unterschiedlicher Abmessungen in Bauteilen aus schwierig zu bearbeitenden Werkstoffen, beispielsweise Titanlegierungen, zu fertigen.

Semi-standardisierte T-Nutfräser

Geeignete Sonderwerkzeuge zu schleifen und zu beschichten dauert lang und verursacht hohe Kosten. Zudem kann man nur bedingt gewährleisten, dass die als Einzelstücke gefertigten Sonderwerkzeuge entsprechend den Forderungen genau und prozesssicher bearbeiten.

Deshalb haben die Fertigungs- und Werkzeugspezialisten der HB Microtec in Tuttlingen basierend auf ihren Erfahrungen und ihrem umfassenden Know-how semi-standardisierte T-Nutfräser entwickelt und verwirklicht.

0,8 bis 40 mm Durchmesser für 0,4 bis 25 mm breite T-Nuten

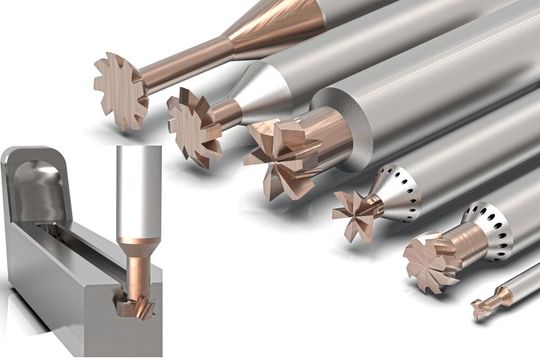

Die Reihe umfasst Vollhartmetall-Fräser mit 0,8 bis 40 mm Durchmesser für 0,4 bis 25 mm breite T-Nuten, die 3 bis 18 Zähne und 4 bis 16 mm Schaftdurchmesser (geschliffen auf Toleranz h6) haben. Als Standard stehen diese Nutfräser in blanken und beschichteten Varianten für rechteckige Nuten ab Lager zur Verfügung.

Auch für Nuten mit speziellen Querschnitten

Für Nuten mit speziellen Querschnitten, beispielsweise Trapezprofilen, schleifen die Spezialisten in Tuttlingen individuelle Nutfräser aus gesinterten Hartmetallrohlingen und lassen sie spezifisch abgestimmt auf die zu bearbeitenden Werkstoffe beschichten. Ebenso werden die Schneidkanten exakt passend zu den zu bearbeitenden Werkstoffen verrundet. Damit bearbeiten die T-Nutfräser «Actionmill T-Slot» selbst schwierige Werkstoffe, wie Titanlegierungen Grade 4 und Grade 5 in der Medizintechnik und hochlegierte, rostfreie Stähle, äusserst prozesssicher.

Mit innerer Kühlmittelzufuhr durch den Schaft

Wahlweise sind die T-Nutfräser als Variante «Actionmill T-Slot» cooled bei 0,8 bis 10 mm Schneidendurchmesser mit innerer Kühlmittelzufuhr durch den Schaft ausgeführt. Das Kühlschmiermittel wird durch radial über den Schaftumfang verteilte Kanäle zum Hals zugeführt, tritt durch düsenförmige Öffnungen aus und gelangt somit zuverlässig an die Schneiden. Das sorgt dafür, dass Späne zuverlässig aus den Nuten ausgetragen werden.

Als besonderer Vorteil dieser T-Nut-Fräser erweist sich die Verfügbarkeit. Blanke Werkzeuge stehen innerhalb etwa zwei Arbeitswochen, beschichtete Werkzeuge innerhalb drei bis vier Wochen zur Verfügung. Der Hersteller sorgt dafür, auch aus den standardisierten T-Nut-Fräsern abgewandelte Werkzeuge mit spezifisch für individuelle Nutgeometrien geschliffenen Schneiden innerhalb etwa vier Wochen bereitzustellen.
