Schaublin SA ist einer der führenden Hersteller von Spannsystemen für die Mikromechanik, made in Switzerland. Die neuesten Entwicklungen von Schaublin konzentrieren sich auf innovative Werkzeuglösungen für die Bearbeitung von Kleinteilen. Sie bieten Produktivitätssteigerungen für Spitzenindustrien wie Medizin, Uhren, Luftfahrt und Elektronik. Am Swissmem-Zerspanungsseminar wird das Unternehmen unter anderem über die Vorteile des Mikro-Spannsystems «Hydronut» mit fokussierter Kühlmittelschmierstoff-Zuführung referieren.

«Hydronut» zielt darauf ab, die Kühlflüssigkeit (Öl, Emulsion oder CO₂) möglichst effektiv an die Schneidkanten zu leiten. In Kombination mit der Schaublin-spezifischen Geometrie der D-Spannzange mit erhöhter Spanneffizienz verbessert sich sowohl die Spanabfuhr als auch die Lebensdauer der Schneidwerkzeuge, die Oberflächengüte am Werkstück und nicht zuletzt auch die Prozesssicherheit.

Konzentrierte Ausrichtung des KSS auf das Schneidprofil

«Hydronut» ermöglicht eine dichte, geschlossene Zuführung des Kühlmittels rund um den gesamten Umfang des Werkzeugs, eine präzise und konzentrierte Ausrichtung auf das Schneidprofil und vor allem eine sehr hohe und gleichmässige Durchflussrate, unabhängig von der Drehzahl! Die Vorteile eines hochkonzentrierten Kühlmittelstroms liegen auf der Hand und überzeugen insbesondere im Einsatz auf Maschinen mit Hochdruckschmierung (>40 bar) und mit Fräs- oder Schleifwerkzeugen mit einem Durchmesser 6 mm und kleiner.

Bildergalerie

«Hydronut» ist eine ideale Lösung zum Fräsen und Bearbeiten von anspruchsvollen Materialien wie Titan, Edelstahl, Zirkonium, Saphir usw. Die «Hydronut»-Technologie ist sowohl für Schaublin-Zangen Typ D als auch für EX- und ESX-Spannzangen verfügbar. Schaublin ist ebenfalls in der Lage, die «Hydronut»-Technologie zusammen mit Schrumpffuttern anzubieten.

ATC-15- oder HSK-16-Werkzeughalter für Mikro-BAZ

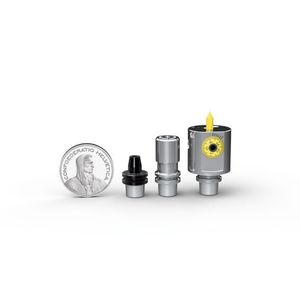

Die Herausforderung der Bearbeitung auf immer kleineren Maschinen hat zu bedeutenden Entwicklungen bei den Spindel- und Spannzangenherstellern geführt. Auch die Firma Schaublin ist in diesem neuen Bearbeitungskonzept aktiv und hat ein komplettes Portfolio unterschiedlicher Produkte entwickelt, die auf diesen kleinen Spindeln ihren Einsatz finden.

Reiben ab Durchmesser 0,3 mm

Das Sortiment umfasst Fräs- und Drehwerkzeughalter, Wuchtaufnahmen und einteilige Bohrköpfe, welche alle mit der Option für Zentrumkühlung erhältlich sind. Die Bohrköpfe wurden speziell für Mikrobearbeitungsmaschinen entwickelt und ermöglichen das Reiben von Löchern ab Durchmesser 0,3 mm. Sie sind wahlweise einstellbar mit einer analogen Skala oder mit einer digitalen Anzeige und verfügen über eine Zentrumkühlung für eine optimale Späneabfuhr beim Fräsen und beim Bohren, insbesondere für Sacklöcher. (böh) SMM
