Innovative Antriebstechnik präsentiert der Hersteller Oriental Motor zur Messe SPS 2024 in Nürnberg. Das betrifft Schrittmotoren in Kombination mit Getrieben des Herstellers Neugart, BLDC-Antriebe zum genauen Positionieren und kompakte Multi-Achs-Treiber.

Oriental Motor ist spezialisiert auf AC- und DC-Servoantriebe sowie mechanische, linear und rotativ positionierende Komponenten zum Automatisieren von Produktionsanlagen. Das Unternehmen wird in diesem Jahr in Nürnberg speziell DC-Antriebe vorstellen, die sich durch ihre hohe Leistungsdichte, ihren kompakten Aufbau und ihre Energieeffizienz auszeichnen.

Motor mit Getriebe kombiniert

Effizient antreiben lassen sich zu positionierende Komponenten mit den jüngst verwirklichten Schrittmotoren der Baureihe AZ mit integrierten, spielarmen Planetengetrieben PLE des Getriebeherstellers Neugart. Die Getriebe zeichnen sich durch bis zu 150 Nm Abtriebsdrehmoment aus. Dank kompakter Bauweise verfügen sie über eine hohe Drehmomentdichte. Sie können durchschnittlich bis 30 000 h Lebensdauer erreichen. Wegen reibungsarmer Rillenkugellager und optimierter Schmierung arbeiten sie selbst bei hohen Drehzahlen effizient. Eine Vielzahl an Varianten mit Übersetzungen i = 5 bis i = 40 stehen zur Verfügung.

Bildergalerie

Flexibel durch erweiterte Baureihe

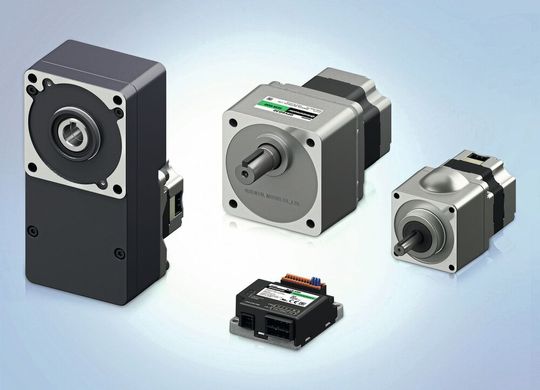

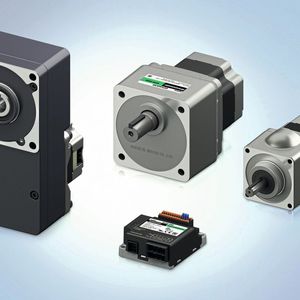

Für BLDC-Antriebe der Baureihe BLV-R stehen zusätzliche Optionen zur Verfügung. Das betrifft zum Beispiel Treiber für 24 V Gleichstrom für DC-Motoren mit 400 W Ausgangsleistung. Zwei dieser Motoren können dadurch ein fahrerloses Transportfahrzeug zusammen mit einer Last von 500 kg bei 0,7 m/s Geschwindigkeit bewegen. Dabei ermöglicht ein sanftes Beschleunigen und Bremsen bis zum Halten über den gesamten Drehzahlbereich, dass die Fahrzeuge Hindernissen während der Fahrt ausweichen können, ohne Lasten unerwünscht zu beeinträchtigen oder gar zu verlieren.

So angesteuerte Antriebe der Baureihe BLV-R eignen sich zudem optimal für Mischer und Förderbänder, die bei variablen Drehzahlen und Geschwindigkeiten arbeiten. Auch Überwachungskameras können mit diesen Antrieben besonders leise und bei variabel gesteuerten Geschwindigkeiten schwenken.

Mehrere Motoren regeln

Multi-Achs-Treiber der Baureihe CVD sind für 2- und 5-Phasen-Schrittmotoren konzipiert. Sie können bis vier Achsen parallel regeln. Das minimiert den Aufwand beim Einbau, beim Verdrahten und bei der Inbetriebnahme. Die Treiber lassen sich einfach und komfortabel über ein Ethernet-Kabel an ein Netzwerk (Feldbus) anschliessen. Parameter und Funktionen werden über das Netzwerk gewählt und programmiert. Befehle und Statusmeldungen werden in Echtzeit übermittelt.

Kompakte Variante

Erstmals präsentiert der Hersteller seine besonders kompakten Multi-Achs-Treiber AZ Slim. Sie sind um 66 Prozent kleiner als bisherige Varianten. Sie wurden speziell für den Einsatz an den hocheffizienten Schrittmotoren der Serie AZ von Oriental Motor entwickelt. Sie ermöglichen durch ihre Schnittstelle EtherCAT eine durchgängige Kommunikation zwischen IT- und Produktionsnetzwerken sowie eine einfache Integration von Closed-Loop-Schrittmotoren. Sämtliche Antriebe dieser Baureihe können mit der Parametriersoftware Mexe 02 konfiguriert werden. Auch Funktionen zum Monitoring lassen sich damit einstellen.

Einfache Montage

Linearaktuatoren der Baureihe LA erweisen sich als besonders kompakt und wirtschaftlich. Sie vermindern die Anzahl unterschiedlicher, zur Montage erforderlicher Komponenten. Zudem positionieren die Aktuatoren auf +/- 0,05 mm Wiederholgenauigkeit.
