Lösungen zum Abstechen Neue Klingen für CoroCut QD zum Abstechen

Redakteur: Silvano Böni

Bei konventionellen Werkzeugkonfigurationen für das Abstechen auf Drehzentren und Multitasking-Maschinen unterliegt die Vorschubbewegung in der XZ-Ebene systembedingten Einschränkungen.

Firmen zum Thema

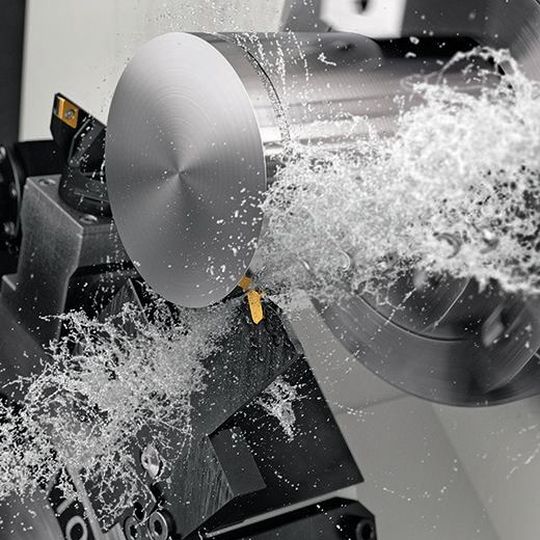

(Bild: Sandvik)

Bei Abstechprozessen wird der resultierende Vektor der Schnittkräfte zwangsläufig als Biegelast über den Werkzeugquerschnitt gelenkt, was zu hohen Belastungen und möglichen Verformungen führt.Um hier Abhilfe zu schaffen, hat Sandvik Coromant eine Lösung entwickelt, die die Vorteile moderner Drehzentren und Multitasking-Maschinen nutzt, um das Werkzeug in Y-Richtung zu führen. Bei dem neuen Konzept wird die Oberseite der Wendeschneidplatte parallel zum Klingenende positioniert, so als ob man den Plattensitz um 90 Grad gegen den Uhrzeigersinn drehen würde. Auf diese Weise wird der resultierende Vektor der Schnittkräfte ungefähr auf die Längsachse der Klinge ausrichtet. Die FEM-Analyse bestätigt, dass dadurch die für herkömmliche Werkzeuge typischen kritischen Spannungen eliminiert werden und die Steifigkeit der Klingen im Vergleich zu Standardausführungen um das Sechsfache erhöht wird.
