Otto Suhner AG: «Zeit ist Geld» – seit 30 Jahren effizient umgesetzt

Zerspanung Otto Suhner AG: «Zeit ist Geld» – seit 30 Jahren effizient umgesetzt

17.05.2012Redakteur: Matthias Vogel

>> Wer kennt die alte Volksweisheit «Zeit ist Geld» nicht? Mit den Polydrill-Mehrspindelköpfen von Suhner lässt sich diese Volksweisheit seit nunmehr 30 Jahren tatkräftig umsetzen und somit viel Geld sparen. Das Programm wurde über die Jahre hinweg kontinuierlich ergänzt und ausgebaut. Weiter zeigt Suhner auf, dass ihr Fliessbohrverfahren für Gewinde in dünnwan- digen Werkstoffen Zusatzoperationen überflüssig macht.

Anbieter zum Thema

Hartmetall-Werkzeugfabrik Paul Horn GmbH

Reimmann AG - Werkzeugmaschinen

SUVAG Vertriebs AG

Otto Suhner AG

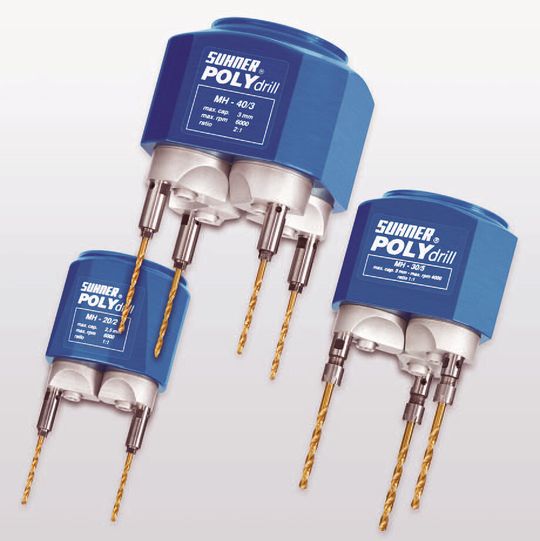

Das Programm der Polydrill-Mehrspindelköpfe wurde über die Jahre hinweg kontinuierlich ergänzt und ausgebaut.
(Bild: Suhner)

Im Katalog aus dem Jahr 1982 hat die Firma Suhner aus Brugg stolz ihre neuen Mehrspindelbohrköpfe, bei welchen es gelungen ist, die Forderung hohe Bohrleistung bei kleinstem Baumass und modernes Design zu verknüpfen, vorgestellt.

In der Zwischenzeit hat der Hersteller tausende Mehrspindelbohrköpfe hergestellt und die verwendete Technologie fortlaufend optimiert. Der Grundgedanken blieb aber über all die Jahre unverändert:

Eine massive Erhöhung der Wirtschaftlichkeit durch simultane Mehrfachoperationen soll bei relativ geringen Investitionskosten durch standardisierte Produkte und Komponenten erreicht werden.

Programm der Mehrspindelköpfe kontinuierlich ergänzt

Das Programm der Polydrill-Mehrspindelköpfe wurde über die Jahre hinweg kontinuierlich ergänzt und ausgebaut. Heute beinhaltet es verstellbare Köpfe mit 2, 3 oder 4 Spindeln in 6 unterschiedlichen Baugrössen sowie Sonderköpfe mit fixen, anwenderspezifischen Lochabständen mit bis zu 144 Spindeln.

Neben Mehrspindelköpfen gehören auch Winkelköpfe zum Bohren, Gewindeschneiden und Fräsen sowie Hinterstechköpfe zum Bohren und Ansenken zum abgerundeten Polydrill-Programm.

Ergänzendes zum Thema

Im Fokus

Die Gewindeschneideinheit GEM12

Steigende Fertigungsstückzahlen und komplexere Werkstücke mit Allseiten-Bearbeitungen führen heute zu einer Renaissance der Sondermaschine. Doch die heutigen Sondermaschinen werden nicht mehr als reine Einzweckmaschinen genutzt, sondern zunehmend für ganze Teilefamilien eingesetzt.

Diese erfordern unterschiedliche Bearbeitungszyklen, Vorschubgeschwindigkeiten, Vorschubwege und Drehzahlen und müssen selbstverständlich schnell umrüstbar sein.

Gelöst wurde das durch die Integrierung einer neuen, handelsüblichen Steuerungstechnik von ABB. Und eine zusätzlich entwickelte Software ermöglicht dem Anwender, ohne spezielle Vorkenntnisse einen Bearbeitungszyklus zu programmieren. Durch die Visualisierung der Zyklen ist die Programmierung äusserst bedienerfreundlich.

Die Gewindeschneideinheit GEM12 ist eine Präzisionseinheit aus der Reihe der Suhner-Pinolen-Bearbeitungseinheiten, welche für harten Dauereinsatz im Mehrschichtbetrieb konzipiert wurden. Die hohe Leistung ermöglicht es, ein M12-Gewinde in Stahl mit 600 N/mm² zu schneiden. Der maximale Vorschubweg liegt bei 60 mm, die maximale Drehzahl bei 4800 min^–1.

Fliessbohrverfahren für Gewinde in dünnwandigen Werkstoffen

Schraubverbindungen an dünnwandigen Werkstoffen erfordern aufwändige Zusatzoperationen wie z.B. das Anschweissen einer Mutter. Durch das Fliessbohrverfahren kann diese Zusatzoperation entfallen, da in die entstehenden Durchzüge das Gewinde direkt eingeformt wird.

(ID:33357550)
