Auf der AMB 2024 zeigte Bimatec Soraluce einmal mehr, dass sich Neuentwicklungen immer an den Anforderungen des Marktes orientieren. So präsentierte das Unternehmen in diesem Jahr eine komplett neue Werkzeugmaschinenreihe und zeigte, wie unter anderem mit Automation und Multitasking-Lösungen kundenspezifische Projekte realisiert werden können.

In einer Zeit, in der die Industrie immer fortschrittlichere technologische Lösungen benötigt, um die Herausforderungen der Zukunft zu meistern, hat Bimatec Soraluce sein Angebot an Gross-Bearbeitungszentren sowie Multitasking- und Automationslösungen weiterentwickelt. Auf der AMB stellte Bimatec Soraluce die neue Soraluce Dynamic Line, eine Baureihe von Hochgantry-Portalfräsmaschinen, vor.

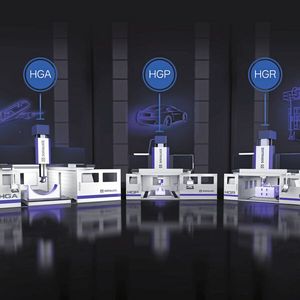

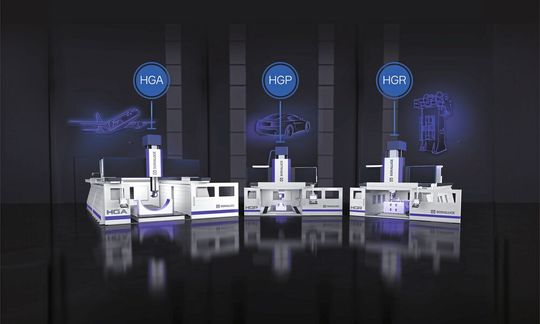

Soraluce Dynamic Line

Die Hochgantry-Portalfräsmaschinen der Dynamic Line von Soraluce wurden für die Bearbeitung komplexer, hochpräziser Werkstücke mit hoher Leistung entwickelt. Sie bieten hohe Zerspanleistung bei hoher Geschwindigkeit und hohem Spanvolumen, eine enorme Genauigkeit und werden durch die langjährige Erfahrung von Soraluce in der Fräsindustrie und bewährte Spitzentechnologie ergänzt. Die Dynamic Line umfasst drei Maschinenmodelle, die spezifische Lösungen für die Luft- und Raumfahrtindustrie, den Werkzeug- und Formenbau und den allgemeinen Maschinenbau bieten. Der Schwerpunkt liegt dabei auf der Bearbeitung unterschiedlicher Materialien wie Verbundwerkstoffe, Aluminium sowie Metall- und Stahllegierungen. Die Maschinen sind auf die spezifischen Anforderungen verschiedener Branchen und Anwendungen zugeschnitten und können entweder mit 5-Achs-Simultanfräsköpfen oder mit Fräsköpfen mit hohem Drehmoment ausgerüstet werden. Diese Vielseitigkeit ermöglicht die einfache Bearbeitung komplexer Formen. Darüber hinaus sind die Maschinen mit einer kompletten Spritzschutzkabine ausgestattet, welche für Sauberkeit und Sicherheit am Arbeitsplatz sorgt. Verschiedene Absaugsysteme, die sowohl im Maschinenraum als auch an den Fräsköpfen integriert werden können, gewährleisten eine optimale Sauberkeit während des gesamten Zerspanungsprozesses. Dieser Aspekt ist von entscheidender Bedeutung für den Gesundheitsschutz des Bedienpersonals (Vermeidung des Einatmens giftiger Dämpfe/Fasern) und für die Sauberkeit des Arbeitsbereichs.

Bildergalerie

Bildergalerie mit 9 Bildern

Die wichtigsten Eigenschaften der neuen Soraluce Dynamic Line:

• Höchste Effizienz durch die High-Dynamics-Funktion mit revolutionärem Hochgeschwindigkeitsfräsen – mit Achsgeschwindigkeiten von bis zu 60 000 mm/min und Beschleunigungen von bis zu 4 m/s².

• Innovative 5-Achsen-Fräsköpfe mit Drehzahlen bis zu 30 000 U/min bieten nicht nur hohe Drehzahlen, sondern auch Präzision und Feinheit. Diese Fräsköpfe ermöglichen die Bearbeitung komplexer Geometrien. Ganz gleich, ob in der Fertigung von Bauteilen für die Luft- und Raumfahrt oder komplexer Formen und Werkzeuge oder bei Schrupp- und Schlichtbearbeitungen an Stahl oder Aluminium, die High-Dynamics-Funktion sorgt dafür, dass die Bearbeitungen mit Präzision und Effizienz ausgeführt werden.

• Herzstück der Zerspanleistung sind die Fräsköpfe, die mit bis zu 60 kW eine enorme Leistung bringen. Diese hohe Leistung sorgt für eine optimale Performance und ermöglicht es, selbst anspruchsvollste Zerspanprozesse mit Leichtigkeit und Präzision durchzuführen. Darüber hinaus bietet die Lösung eine grosse Auswahl an 5-Achsen-Fräsköpfen mit einem hohen Drehmoment von bis zu 2000 Nm.

• In der Feinmechanik kommt es auf jedes Detail an und eine einwandfreie Oberflächengüte ist entscheidend. Die Dynamic Line erzielt höchste Oberflächengüten bei anspruchsvollsten Bearbeitungen. Ein wichtiger Faktor ist dabei die thermische Stabilität, die sicherstellt, dass die Leistung auch bei schwankenden Temperaturen und anspruchsvollen Bearbeitungsprozessen konstant bleibt. Diese Stabilität ist mehr als nur eine Eigenschaft, sie ist der Beweis für die sorgfältige Konstruktion der Dynamic Line. Die hohen Drehzahlen ermöglichen lange Bearbeitungszeiten ohne Kompromisse bei der Oberflächengüte und Leistung.

Automationslösungen von Soraluce

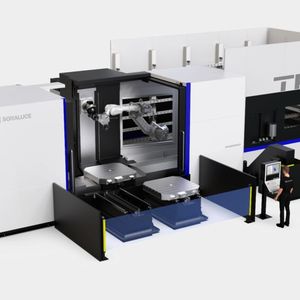

Als weiteres Highlight stellte das Unternehmen auf der AMB in Stuttgart hochproduktive, mannlose Bearbeitungsprozesse vor, die Anforderungen aus allen Industriebereichen abdecken: von der Einzelmaschine mit Palettenwechseleinrichtung bis hin zu komplexen flexiblen Bearbeitungszellen, die aus mehreren Maschinen mit Werkstück- und Werkzeugzuführsystemen bestehen und von einer fortschrittlichen Software, dem Soraluce Control System, gesteuert werden. Diese massgeschneiderte Software verwaltet die Bearbeitungszelle nach dem Konzept der Auftragsliste und integriert alle Elemente, aus denen sie besteht, wie Maschinen, Werkstücke, Paletten, Werkzeuge und CNC-Programme, um ihre Bedienung zu erleichtern.

Multitasking-Lösungen von Soraluce

Die Möglichkeit, verschiedene Bearbeitungsprozesse wie Fräsen, Drehen, Bohren, Schleifen und Verzahnen auf einer Maschine durchzuführen, bietet zahlreiche Vorteile für die Fertigung. Technisch komplexe Werkstücke können in einer Aufspannung bearbeitet werden. Diese Lösungen garantieren eine hohe Bearbeitungsgenauigkeit und Werkstückqualität. Darüber hinaus verkürzen sie die Rüstzeiten und tragen so zu Kosteneinsparungen bei. Eine einzige Maschine, die mehrere Bearbeitungsprozesse ausführen kann, reduziert den Bedarf an zusätzlichen Maschinen und damit den Platzbedarf in der Produktionshalle.

Insgesamt ermöglichen Multitasking-Lösungen eine flexiblere und wirtschaftlichere Produktion. Die Multitasking-Lösungen von Soraluce sind in allen Baureihen verfügbar.

Eine grosse Auswahl an Maschinentischen wie NC-Drehtische, NC-Dreh- und Verschiebetische sowie Karusselldrehtische, spezielle Fräs- und Drehköpfe und Zyklen komplettieren das Angebot.

Oliver Krause, Gesamtverkaufsleiter von Bimatec Soraluce: «Wir haben über 20 Jahre Erfahrung im Bereich Multitask-Lösungen. Aktuell werden 30 Prozent aller Soraluce-Maschinen mit Multitask-Funktionen ausgestattet.»
