Schuler: In-Process-Qualitätssicherung Prozesssicher Tiefziehen durch überwachten Ziehrand

Von Konrad Mücke 1 min Lesedauer

Anbieter zum Thema

Schuler AG
Applitec Moutier SA
SGT Sinterform-Gleitlager-Technik AG
Ramseier

Beim Tiefziehen fliesst mitunter zu wenig Werkstoff in die Umformzone. Das verursacht dünne Bereiche und sogar Risse im Blech. Zudem können sich im Ziehrand Falten bilden. Mit Hilfe der von Schuler verwirklichten Überwachung des Ziehrands lässt sich das verhindern.

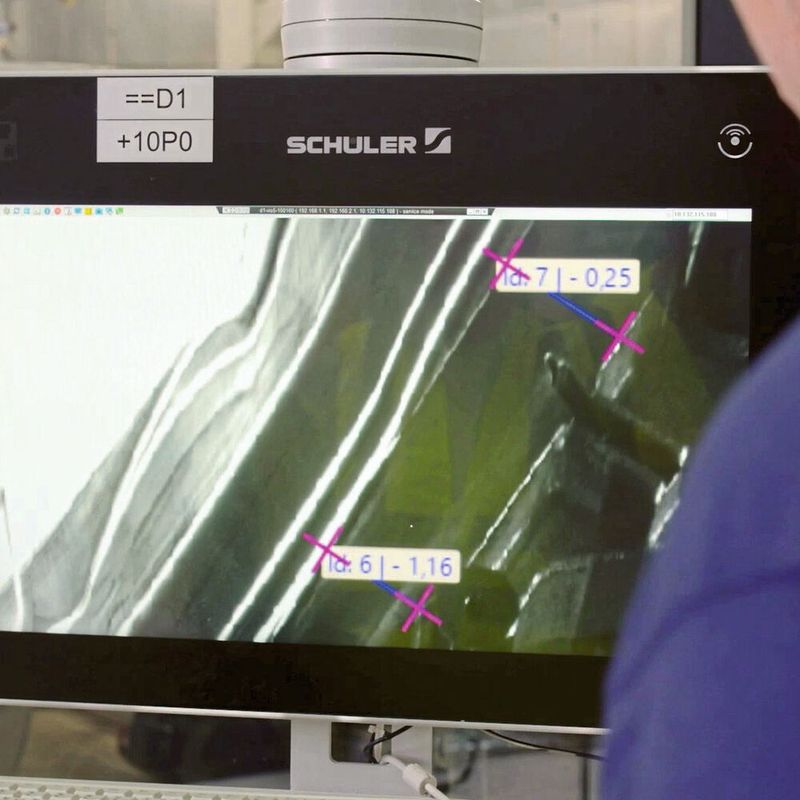

Überwachte Umformprozesse: Von Kameras im Pressenraum aufgenommene Bilder zeigen die Form und die Dicke des Ziehrands fortlaufend beim Tiefziehen. (Bild: Schuler)
Überwachte Umformprozesse: Von Kameras im Pressenraum aufgenommene Bilder zeigen die Form und die Dicke des Ziehrands fortlaufend beim Tiefziehen.
(Bild: Schuler)

Beim Tiefziehen bei gros­sen Ziehverhältnissen und kleinen Radien fliesst mitunter zu wenig Werkstoff in die Umformzone. Das verursacht dünne Bereiche und sogar Risse im Blech. Zudem können sich im Ziehrand beziehungsweise Flansch auf der Matrize – dem nicht umgeformten Bereich des Blechs – Falten bilden. Mit Hilfe der von Schuler verwirklichten Überwachung des Ziehrands lässt sich das verhindern. Sie arbeitet mit Kameras, die im Pressenraum unabhängig vom Umformwerkzeug installiert sind. Bisher erforderliche Sonderwerkzuge entfallen. Somit kann das System sämtliche Umformprozesse in einer Presse überwachen. Innerhalb kürzester Zeit stehen Informationen zur Verfügung, um den Ablauf und die Qualität des Umformvorgangs zu beurteilen. Geplante Tiefziehprozesse kann man zunächst simulieren. So lassen sich nahezu sämtliche Umformparameter – zum Beispiel die Radien im Ziehwerkzeug – vorab optimieren. Das trägt dazu bei, dass man weitgehend zuverlässig umformen kann. Die Überwachung im Umformprozess gewährleistet dann eine lückenlose Qualitätsprüfung. Dazu erläutert Michael Werbs, Director of Edge Solutions bei Schuler: «Für unsere Kunden hat die Reduzierung von Ausschuss oberste Priorität – nicht nur, um Kosten zu sparen, sondern immer stärker auch um Nachhaltigkeitsziele zu erfüllen.» Die Überwachung des Ziehrands bewährt sich bereits im Smart Press Shop, dem Joint Venture von Porsche und Schuler in Halle an der Saale. (kmu)

(ID:49853860)
