Robotersystem Rund um die Uhr greifen, spannen, bearbeiten

Redakteur: Anne Richter

Das Hermle-Robotersystem RS 05-2 ist für die vollautomatische Fertigung von Werkstücken von bis zu 5 kg ausgelegt. Ein neu entwickelter Fingerwechsel am Greifer erlaubt eine echt flexible Fertigung. Das ist einmalig in der Kleinrobotik.

Anbieter zum Thema

TYP AG
TORNOS S.A.
eMDe Blechfabrik AG
Hermle (Schweiz) AG
Maschinenfabrik Berthold Hermle AG

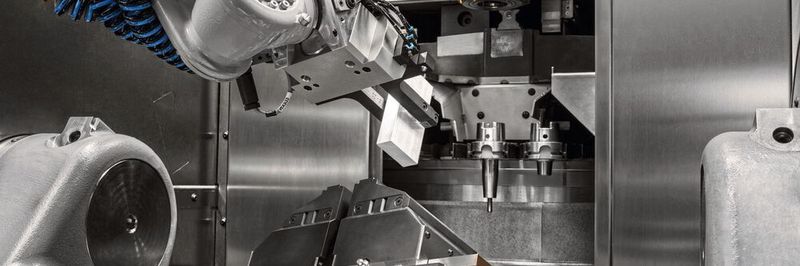

Robotersystem RS 05-2 – Doppelgreifer mit verschiedensten Fingergreifern für die Erhöhung der Produktivität.
Robotersystem RS 05-2 – Doppelgreifer mit verschiedensten Fingergreifern für die Erhöhung der Produktivität.
(Bild: Hermle)

Das Robotersystem RS 05-2 von Hermle findet seine Einsatzmöglichkeiten in allen Bereichen, welche vollautomatisiert Werkstücke bis 5 kg produzieren möchten. Gerade in der Feinwerk- und Medizintechnik spielt das RS 05-2 seine ganzen Vorteile wie Kompaktheit, hohe Variabilität sowohl im Speicher wie auch im Spannmittel und Greifereinsatz aus. Ein neu entwickelter Fingerwechsel am Greifer erlaubt erstmalig in der Kleinrobotik echt flexible Fertigung – auch als Doppelgreifer für noch schnellere Werkstückwechsel einsetzbar.

Automatisch mehr produzieren – manuelle Eingriffe nahezu eliminiert

Die Kombination aus NC-gesteuertem Langhubspanner und dem neuen automatischen Fingerwechsel erlaubt einen vollautomatischen Werkstückwechsel. Im Zusammenspiel mit der individuellen Teilebevorratung durch stufenlos einstellbare Hermle-Universalmatrizen erhöht das innovative Robotersystem RS 05-2 die Produktivität in ungekannter Weise. Gerade hier liegt einer der grössten Vorteile: Greifer und Spannmittel passen sich – in einem sehr grossen und aufeinander abgestimmten Greif- bzw. Spannbereich – vollautomatisch den Werkstückrohlingen an, sodass manuelle Eingriffe nahezu eliminiert werden.

Drei individuell wählbare Speichervarianten sorgen für die optimale Teilebereitstellung:

  • Einfachspeicher: Der Einfachspeicher mit zwei Universalmatrizen ist bereits für viele Anwendungsfälle eine starke Lösung, die eine flexible und profitable Automation möglich macht.
  • Schubladenspeicher: Der perfekt angedockte Schubladenspeicher für grösstmöglichen Stauraum auf kleinster Fläche. Es stehen Speicher mit vier, fünf oder sechs Einzelschubladen zur Verfügung. Eine Vielzahl an Standard- und einfach verstellbaren Universalmatrizen passen sich schnell jeder Werkstückform an. Auch übergrosse Werkstücke können ohne Probleme gewechselt und bearbeitet werden.
  • Palettenspeicher: Passgenau integriert: der Speicher für – je nach Palettentyp – bis zu 67 Kleinpaletten. Er bietet grösstmögliche Kapazität und erlaubt ein ergonomisch perfektes, hauptzeitparalleles Rüsten.

Variable Maschinenwahl und freier Zugang zu den Arbeitsräumen

Das Robotersystem RS 05-2 ist an verschiedenen Hermle-Bearbeitungszentren adaptierbar: C 12, C 22, C 32, C 250 oder C 400. Mit einer Aufstellfläche von nur zwei Quadratmetern bietet das Robotersystem RS 05-2 immer freien Zugang zu den Arbeitsräumen der Maschinen, ganz gleich, ob das System vorne (C 32, C 250 und C 400) oder seitlich (C 12 und C 22) adaptiert ist. RS 05-2 ist komplett in die Hermle-Software-Welt integriert und dementsprechend einfach über den Touchscreen zu bedienen – und zwar wie eine Einzelmaschine. Manuelle Eingriffe fallen dabei kaum an.

Steuersoftware zur intuitiven Bedienung

Das Hermle-Automation-Control-System (HACS) ist die bewährte Steuerungssoftware von Hermle. Intuitive Bedienung und eine klare Struktur helfen, Fehler zu vermeiden und alle relevanten Daten wie Systemübersicht, Arbeitspläne, Ablaufplan und die Werkzeugübersicht im Blick zu haben, und unterstützen die Vorausberechnung von Laufzeit und den Werkzeugeinsatz. Alle neu gerüsteten Werkstücke werden automatisch in den Ablaufplan eingereiht. Die Priorität der Bearbeitung kann jederzeit beeinflusst werden. Und das Ganze per Drag-and-drop bei optimaler Visualisierung. - ari - SMM
