ari. Ausgelöst durch immer höhere Genauigkeitsansprüche sind Hersteller und Anwender von Werkzeugmaschinen auf schnelle und aussagekräftige Vermessungen von Linearachsen angewiesen. Dazu präsentiert die Firma Kunz Precision AG an der Control 2012 ein neues, einzigartiges Messsystem, das die Prüfung sämtlicher Geometrieabweichungen einer Linearachse in einem Zug ermöglicht.

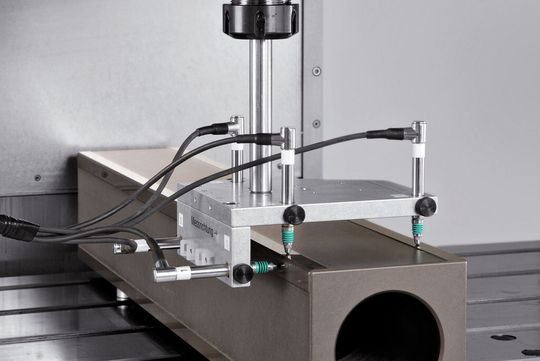

Das Rail-check-Messsystem besteht aus einer hochgenauen Geradheitsreferenz, einem Messkopf mit fünf integrierten Sensoren, einem Interface und einer einfach bedienbaren Auswertungssoftware. Zur Messung wird das Referenz-Normal mit dem Messkopf abgefahren und die Messwerte werden aufgezeichnet.

Drei Linearachsen in weniger als einer Stunde vermessen

In einem einzigen Messvorgang pro Linearachse werden die Geradheiten in beiden Richtungen sowie die Kippfehler Gieren, Nicken und Rollen hochgenau erfasst und übersichtlich protokolliert. Der Zeitaufwand pro Achse beträgt ca. 15 Minuten. Damit ist die Prüfung einer Werkzeugmaschine mit drei Linearachsen in weniger als einer Stunde abgeschlossen.

Mit einem optional integrierten Modul können die Kompensationswerte für verschiedene Maschinensteuerungen errechnet und ausgegeben werden. Es stehen mit dem neuen Rail-check-Messsystem in kürzester Zeit präzise Daten über die Geradheiten und Kippfehler zur Verfügung. Eine übersichtliche Protokollierung der Maschinengenauigkeit und die Ausgabe der Kompensationsdaten bieten einen wichtigen Vorteil bezüglich Maschinengenauigkeit, Qualitätssicherung und Rückverfolgbarkeit. <<
