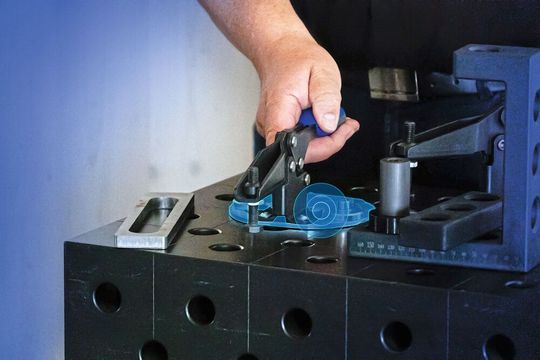

In der Schweisstechnik und im Vorrichtungsbau ist das Rüsten mitentscheidend für den Zeitaufwand und die Qualität der Fertigungsaufgabe. Mit seinen Schnellspannsystemen für Schweisstische stellt Kipp Komponenten bereit, mit denen sich Werkstücke, Anschläge und Vorrichtungselemente auf Lochrastertischen zügig positionieren, fixieren und wieder lösen lassen.

Beim Schweissen, im Vorrichtungsbau oder in der Metallverarbeitung wechseln Bauteile und Fertigungsaufgaben oft in kurzer Folge. Spann- und Positionierlösungen müssen deshalb ohne grossen Aufwand an neue Geometrien oder Materialstärken angepasst werden können. Gleichzeitig ist eine reproduzierbare Ausrichtung der Werkstücke gefragt, damit Bauteile in wiederkehrenden Arbeitsabläufen an derselben Stelle gespannt werden können.

Vor diesem Hintergrund kommen unter anderem in der Schweisstechnik, im Maschinen- und Anlagenbau, im Stahlbau sowie in der allgemeinen Metallverarbeitung Schnellspannsysteme auf Lochraster- und Schweisstischen zum Einsatz. Sie unterstützen beim Positionieren und Fixieren von Werkstücken, beim Aufbau von Schweissvorrichtungen und bei Serienfertigungen mit wiederkehrenden Spannsituationen. Dadurch lassen sich Einricht- und Umrüstprozesse verkürzen, während sich durch eine gleichbleibende Positionierung der Ausschuss reduzieren lässt.

Spannbolzen für unterschiedliche Materialstärken

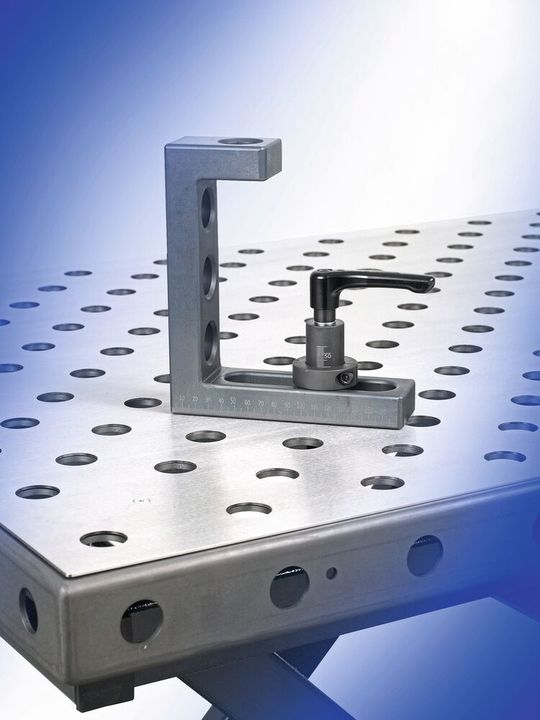

Für diese Anforderungen bietet Kipp ein modulares Schnellspannsystem für Schweisstische mit Lochdurchmessern von 16 mm und 28 mm. Die Spannbolzen sind für unterschiedliche Materialstärken ausgelegt und ermöglichen die Befestigung von Werkstücken, Anschlägen und Vorrichtungselementen auf standardisierten Lochrastern. Bauteile können positioniert, gespannt und anschliessend wieder gelöst werden, ohne dass umfangreiche Umbauten an der Spannvorrichtung erforderlich sind.

Ergänzt wird das System durch Adapterplatten, Klemmwinkel, Drehlager, Exzenterspanner und weiteres Zubehör. Die Komponenten lassen sich miteinander kombinieren und ermöglichen den Aufbau anwendungsspezifischer Schweiss- und Montagevorrichtungen. Damit können Spannlösungen an wechselnde Bauteile oder Fertigungsaufgaben angepasst werden, ohne jedes Mal eine neue Vorrichtung zu konstruieren.

Die Spannbolzen sind wahlweise in Stahl oder Edelstahl erhältlich und für den Einsatz im Schweiss- und Vorrichtungsbau ausgelegt. Durch den modularen Aufbau können bestehende Spannkonzepte schrittweise erweitert oder an neue Anforderungen angepasst werden. Das erleichtert sowohl die Ausstattung einzelner Arbeitsplätze als auch den Aufbau einheitlicher Spannsysteme über verschiedene Anwendungen hinweg.
