Nagel-Vertikal-Honmaschinen VL 15 und VL 30 Schwere und bis zu 3800 mm lange Werkstücke honen

Von Yvonne Nagel, PressCo. 1 min Lesedauer

Anbieter zum Thema

Nagel Maschinen- und Werkzeugfabrik GmbH
Wenk AG
TORNOS S.A.
Mikron Switzerland AG, Division Tool

Nagel präsentiert mit den Vertikal-Honmaschinen VL 15 und VL 30 eine Generation von Hochleistungsmaschinen, die speziell für die Bearbeitung von langen Stahlrohren, Kolbenstangen und anderen schweren Werkstücken im Standard bis zu einer Länge von 3800 mm und einem Durchmesserbereich bis 350 mm entwickelt wurden. Sonderhublängen sind nach eingehender Prüfung der Anfrage ebenfalls verfügbar.

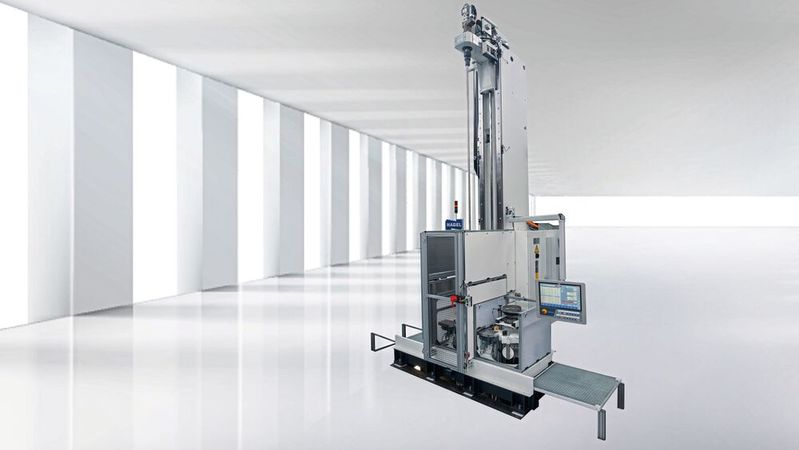

Vertikale Langhubhonmaschine vom Typ VL15 / VL30.(Bild: Nagel)
Vertikale Langhubhonmaschine vom Typ VL15 / VL30.
(Bild: Nagel)

Die Nagel VL-Serie vereint einfache Bedienung, leistungsstarke Antriebe und robustes Design. Die Maschinen sind auf einem Arbeitsgraben installiert, sodass die Werkstücke sowohl oberhalb als auch unterhalb der Bodenebene aufgenommen werden können. Dies ermöglicht eine durchgängig ebenerdige Zugänglichkeit der Arbeitsbereiche und erhöht die Flexibilität in der Werkstatt.

Mit der VL 15 und VL 30 sollen hohe Materialabtragsraten in kurzer Bearbeitungszeit bei gleichzeitig engen Masstoleranzen und geometrisch präzisen Bohrungsformen erreicht werden können. Auch die heute in vielen Branchen geforderten hohen Oberflächengüten lassen sich laut Hersteller mit diesen Maschinen selbst bei rauer Vorbearbeitung problemlos erreichen.

Bildergalerie
Bildergalerie mit 14 Bildern

Die VL-Serie eignet sich auch für die Aussenbearbeitung, bei der das Werkstück an der Honspindel aufgenommen wird und die vertikale und radiale Honbewegung gemeinsam mit der Spindel ausführt. Dies führe zu einer deutlich verlängerten Lebensdauer von Hülsen und Dichtelementen, da die Bearbeitungsspuren in axialer Richtung verlaufen.

Die Maschinen sind zudem mit einem automatischen Messsystem ausgestattet, das insbesondere bei der Bearbeitung von langen Rohren mit grossen Bearbeitungszugaben von bis zu 1,0 mm eine Abschaltgenauigkeit von 0,01 mm ermöglicht. Dies gewährleiste eine durchgehend hohe Fertigungsqualität bei gleichzeitig reduziertem Arbeitsaufwand.
