Mit der Software von Zeiss kann die Qualitätssicherung effizient Mess- und Prüfpläne auf Basis von Daten aus einer Form- und Lagebibliothek erstellen.

Die aktualisierte Software Calypso von Zeiss wertet mit taktilen und optischen Messungen auf Koordinatenmessgeräten erhaltene Daten umfassend aus. Damit vereinfacht und beschleunigt sie, Messdaten zu analysieren und zu bewerten.

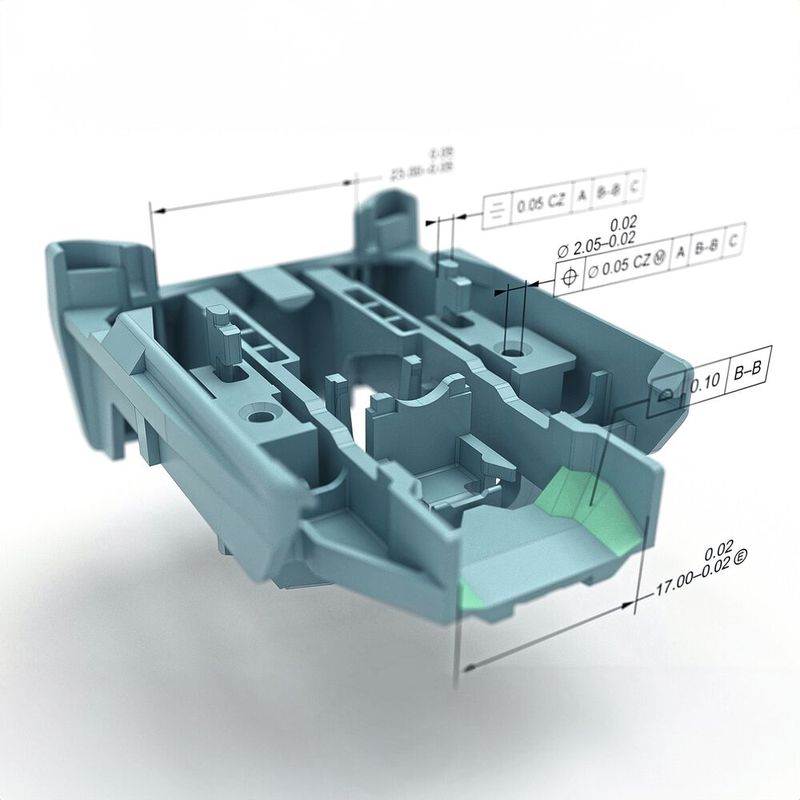

Mit der aktuellen Version der Software können Nutzer aus Produkt- und Fertigungsinformationen (PMI, Product Manufacturing Information) Prüfpläne auf Basis der nunmehr integrierten Form- und Lage-Bibliothek erstellen. Im Rahmen der Qualitätssicherung bedeutet das, dass beispielsweise das CAD-Modell eines Bauteils mit Form- und Lagetoleranzen angereichert wird. Diese Angaben dienen als Werkzeug für eine eindeutige, wiederholbare und vergleichbare Erzeugung von Messergebnissen. Die Kombination aus PMI und der in die Software integrierten Bibliothek ermöglicht, noch schneller und produktiver zu arbeiten.

Immer häufiger werden in der Industrie auch optische Sensoren in Kombination mit Koordinatenmessgeräten genutzt. Dabei unterstützt die Software von Zeiss unter anderem mit einer Reflexkorrektur. Diese erhöht die Robustheit der Kantenerkennung. Sie reduziert den Einfluss der Oberflächenveredelung. Zudem steht Nutzern mit der Mosaikfunktion eine Möglichkeit zur Verfügung, aus mehreren kleinen ein grosses Bild zu erstellen. Damit lassen sich beispielsweise QR-Codes identifizieren.

Mit dem aktuellen Release unterstützt die Analysesoftware auch die Kombination linearer Messungen mit einem Drehtisch für 4-Achsen-Messungen. Das vermindert die Anzahl erforderlicher Positionen des rastenden Dreh-Schwenk-Gelenks Zeiss RDS. Eine Neuorientierung des Sensors ist nicht erforderlich. Das verkürzt die Zeiten und minimiert den Aufwand beim Messen.

Für den Bereich Zahnradmesstechnik stellt der Messtechnikhersteller ebenfalls eine aktualisierte Version seiner Software Gear Pro vor. Eines der Highlights komplettiert die Auswertemöglichkeiten zum Thema Geräuschanalyse an Verzahnungsflanken. Mit der Ordnungsspektrum-Analyse, dem Ist-Ist-Vergleich und der jetzt integrierten Topographiedarstellung mit Farben inklusive einer Auswertung des Schrägungswinkels der Welligkeit bietet die Software nun weitere leistungsfähige Analysewerkzeuge für den Bereich E-Mobilität.
