>> Der Schleifspezialist Junker hat ein neuartiges Hochgeschwindigkeits- Schleifkonzept entwickelt und damit eine wirtschaftliche Alternative zu verschiedenen Drehbearbeitungen geschaffen. Das Maschinenkonzept ersetzt die Drehbearbeitung durch abrichtfreies Hochgeschwindigkeits-Einstechschleifen. Ab einer Losgrösse von 20 000 ist das Verfahren nach Aussage des Herstellers rentabel. Darüber hinaus wird die neu entwickelte Spitzenlos-Schleifmaschine Jupiter 125 des Unternehmens im zweiten Teil des Beitrages vorgestellt.

Anbieter zum Thema

Fastems Sales Agent: Gennaro Teta (omnino technology)

Ramseier

Springmann AG/SA

Erwin Junker Maschinenfabrik GmbH

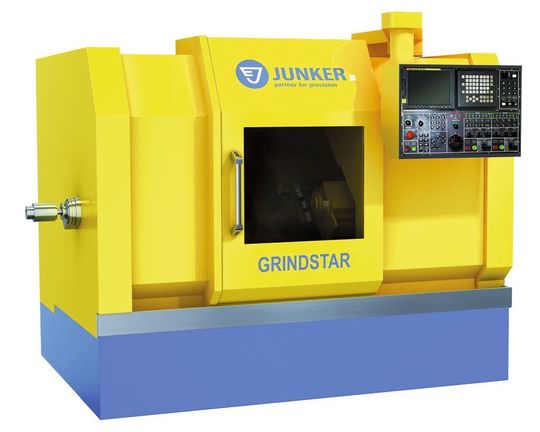

Das Hochgeschwindigkeits-Einstechschleifen kann insbesondere bei der Bearbeitung von Grossserien (ab einer Produktionsstückzahl grösser als 20 000 pro Werkstück) enorme Einsparpotentiale realisieren.

Kombination zweier Verfahren in einer Einspannung

Dabei kommen in der Grindstar folgende zwei unterschiedliche Bearbeitungsverfahren zum Einsatz: Einerseits das Einstech-/Profilschleifen und andererseits das Trenn-/Längeschleifen. Der wesentliche Synergieeffekt liegt in der Kombination der beiden Verfahren in nur einer Einspannung. Wodurch eine drastische Reduktion der Nebenzeiten möglich ist und diese bei den meist sehr kurzen Fertigungszeiten sehr ins Gewicht fällt.

Zudem besteht die Möglichkeit, kritische Bereiche am Werkstück mit der Trennscheibe vorzubearbeiten und erst in einem zweiten Schritt mit der Profilscheibe zu schleifen. Dadurch lassen sich deutliche Verlängerungen der Standzeiten an der Profilscheibe erzielen.

Ein weiterer Vorteil dieses Konzepts ist die wirtschaftliche Bearbeitung direkt vom Stangenmaterial.

Einstechschleifen der gesamten Werkstückkontur

Durch die Schleifbearbeitung entstehen keine langen Fliessspäne, die die Automatisierung behindern. Auch in puncto Qualität können dem Endkunden spanabdruckfreie Werkstücke angeboten werden. Ebenso entfällt der beim Drehen typische «Butzen» am Werkstückzentrum.

Mit dem Verfahren lassen sich schwer zerspanbare Werkstoffe wie beispielsweise Schnellarbeitsstahl, Keramik oder Kohlefaserstäbe bearbeiten, die bisher nicht gedreht werden konnten. Der Einsatz einer profilierten Schleifscheibe erlaubt das Einstechschleifen der gesamten Werkstückkontur und somit eine extrem niedrige Bearbeitungszeit. Dabei können nahezu alle Werkstückformen bearbeitet werden, für die bislang eine Drehbearbeitung notwendig gewesen ist. Die neue Maschine bietet nach Aussage des Herstellers eine Maschinenverfügbarkeit von grösser als 96 %.

Spitzenlos Rundschleifen

In diesem zweiten Teil soll die Jupiter 125 vorgestellt werden. Sie verspricht nach Aussage des Unternehmens «Produktivität auf ganzer Breite». Die neu entwickelte Spitzenlosschleifmaschine von Junker revolutioniert nach Firmenangaben das Spitzenlos-Schleifen und macht es wirtschaftlich – vor allem auch für kleinere Losgrössen und viele Werkstückvarianten.

Gerad- und Schrägeinstechschleifen

Mit der Jupiter 125 hat der Schleifmaschinenhersteller eine Hochpräzisions-Schleifmaschine entwickelt, die im Spitzenlos-Schleifverfahren sowohl das Geradeinstechschleifen als auch das Schrägeinstechschleifen zulässt. Die Ingenieure haben einige Technologien in die neue Maschine implementiert, um Einrichten, Umrüsten und die Zeit bis zum ersten Gutteil deutlich zu reduzieren. Bei der Jupiter 125 werden nach jedem Abrichtprozess die Einstellungen des patentierten höhenverstellbaren Lineals automatisch durch ein spezielles Software-Tool berechnet, und die Schleifscheibe sofort nachgesteuert. Dadurch wird die Schleifqualität sichergestellt und die Rüstzeiten erheblich reduziert. Für verschiedenste Prozesse können die unterschiedlichen Parameter sicher eingestellt werden.

Rundheiten von wenigen Zehntel μ

Über den ganzen Abnutzungsbereich der Regel- und der Schleifscheibe bleiben die Winkeleinstellung und die Rundheiten von wenigen Zehntel μ konstant.

Die Eigenschaften der Jupiter 125:

• Schrägeinstechoperation in der Grundausstattung.

• Hohe dynamische Steifigkeit.

• Automatische Verstellung des patentierten Lineals während des Schleifprozesses.

• CBN-Ausrüstung.

• Software-Tool zur Berechnung sämtlicher Einstellparameter.

• Bewährtes Drei-Punkt-Aufnahmesystem für schnellen und präzisen Scheibenwechsel.

Anwendungsbereiche

Die Jupiter 125 wird zum Beispiel in der Einspritztechnik oder für hochpräzise Getriebeteile mit Schultern und Radiusübergängen eingesetzt. Für grössere Werkstücke werden die Jupiter 200, 250 und 500 angeboten. <<
