Neue Werkzeughalterreihe «Tendo Silver» Türöffner in die Hydro-Dehnspanntechnik

Anbieter zum Thema

Schunk Intec AG Spann- & Greiftechnik

TYP AG

Schwarz AG - Warmpresswerk

Angehrn AG - Umformtechnik

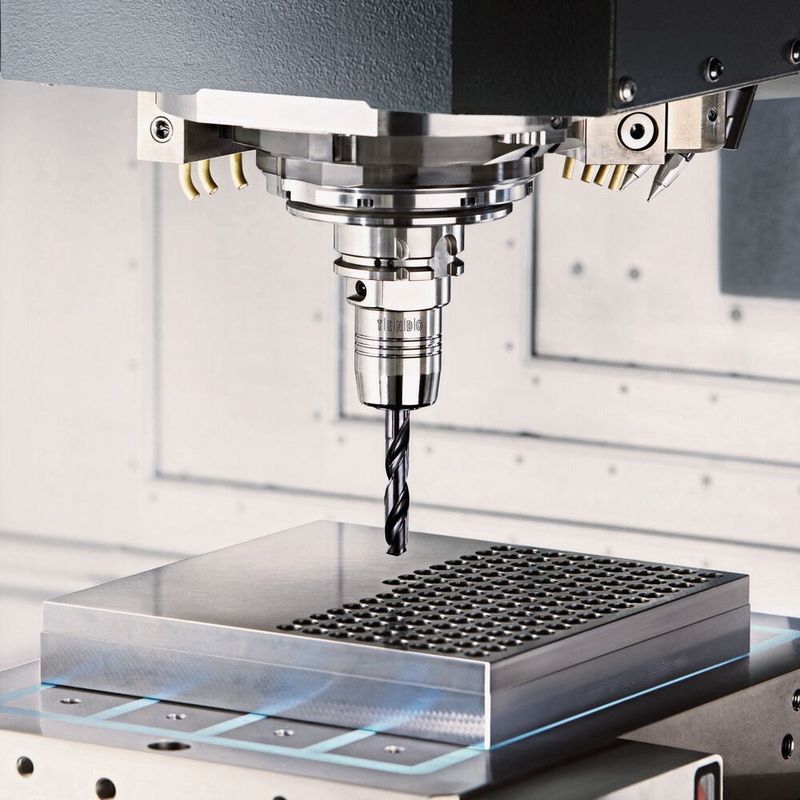

Zur EMO 2023 präsentierte Schunk einen neuen Werkzeughalter – «Tendo Silver». Er bietet den perfekten Einstieg in die Werkzeug­spannung mit Hydro-Dehnspanntechnologie und punktet laut Aussage des Unternehmens als Präzisions-Allrounder.

Viele Anwender in der Metallbearbeitung sind aus technologischer Sicht längst überzeugt von der Hydro-Dehnspanntechnologie bei Werkzeugaufnahmen: Die Werkzeugspannung erfolgt über einen hydraulischen Mechanismus, bei dem das Eindrehen einer Schraube das innere Druckmedium komprimiert und die Dehnbüchse elastisch verformt.

Mit diesem Spannsystem wird der Werkzeugschaft fest umschlossen. Die hohe Spannung sorgt für einen absolut sicheren Halt des Werkzeugs und für einen exakten Rundlauf von unter 0,003 mm. Das Resultat dieser Spanntechnik zeigt sich in besseren Werkstückoberflächen, der Vermeidung von Mikroausbrüchen in Werkzeugen und daraus folgend höheren Werkzeugstandzeiten, schliesslich wird die Maschinenspindel geschont.

Der technologische Kniff des inneren Ölpolsters dämpft nachweislich Schwingungen, die bei der Bearbeitung entstehen.

Mit dem «Tendo Silver» aus dem Economy-Segment stellt Schunk Anwendern einen Allrounder zur Verfügung, der nicht nur durch seine technologischen Vorteile, sondern auch durch ein besseres Preis-Leistungs-Verhältnis verfügt.

Preiswerter Einstieg in die Hydro-Dehnspanntechnik

Schunk als Erfinder und Marktführer im Bereich der Hydro-Dehnspanntechnik hat mittlerweile 40 Jahre Erfahrung in dieser Technologie. Dank einer anwendungsspezifisch ausdifferenzierten Werkzeughalter-Segmentierung erhalten Kunden je nach Anwendung und Anforderung passende Hydro-­Dehnspannfutter.

Das Ziel ist eine wirtschaftliche, effiziente und ressourcenschonende Teilebearbeitung, die Nutzer der Tendo-Reihe seit Jahrzehnten schätzen. Diese Werkzeughalter sind serienmässig feingewuchtet und für hohe Drehzahlen geeignet. Die Werkzeugschäfte lassen sich direkt in das Futter einspannen – so punktet die Tendo-Reihe durch einen sekundenschnellen, mikrometergenauen Werkzeugwechsel. Anwender sparen Rüstzeit und können auf weitere Peripheriegeräte verzichten. Sie profitieren von einer hohen Flexibilität, da neben der Direktspannung auch die Spannung unterschiedlicher Durchmesser mit geschlitzten oder kühlmitteldichten Zwischenbüchsen möglich ist. Der dauerhaft exakte Rundlauf und die wirksame Schwingungsdämpfung sorgen für lange Werkzeugstandzeiten und somit Kosteneinsparungen, weil häufiges Nachschleifen oder eine Neubeschaffung entfällt.

Der «Tendo Silver» komplettiert die Werkzeughalterfamilie im Economy-Segment als Präzisions-Allrounder, der mit allen Werkzeugmaschinenspindeln kompatibel ist. Das Hydro-Dehnspannfutter in DIN-Kontur ist mit seiner polierten Oberfläche schmutzabweisend und in acht verschiedenen Schnittstellen verfügbar. (böh) SMM
